Соединения сварные арматуры и закладных изделий железобетонных конструкции (стр. 6 )

мм

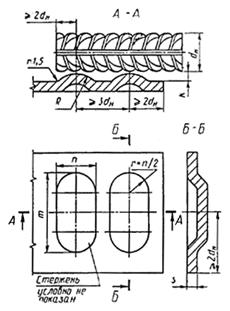

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной	Класс арматуры	dн	R	k	n	m	k1	s	a ±3°
до сварки	после сварки
Н3-Кп			А-I, А-II	12-16	1,4 dн	0,4 dн	1,8 dн	n + 10	(0,10-0,15)	³0,3 dн, но	90°
А-III, aт-iiic		1,6 dн		2,0 dн		dн	не менее 4

Таблица 21

мм

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной	Класс арматуры	dн	R	k	D	m	k1	s	a ±3°
до сварки	после сварки
Н4¾Ка			A-I	8-16	1,4 dн	0,35 dн	1,7 dн	1,8 dн	(0,1-0,15) dн	4-6	90°
A-II	10-16
A-III	8-16	1,6 dн	0,40 dн	1,8 dн	1,9 dн

Таблица 22

мм

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной	Класс арматуры	dн	s	D	g	b	s/dн	a
до сварки	после сварки
T1-Мф Т2-Рф			А-I	8-40	³4	(1,5¾2,5) dн	3-10	£15°	³0,50	85¾90°
А-II	10-25	³0,55
28-40	³0,70
А-III	8-25	³6	³0,65
28-40	³0,75
aт-iiic	10-18	³0,65

Примечание. Соединения типа Т2 из арматуры класса aт-iiic допускается выполнять до диаметра 14 мм.

Таблица 23

мм

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

dн

s

D

g

b

s/dн

a

k

Dp

R

до сварки

после сварки

A-I

8-25

³4

(1,5-2,5)

5-15

£15°

³0,4

85-90°

0,4 dн

(2,0-2,5)

(2,0-2,5)

Т3-Мж

A-II

10-25

A-III

8-25

³6

dн

³0,5

dн

dн-s

Ат-IIIC

8-14

Таблица 24

мм

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной	Класс арматуры	dн	s	D	g	Dp	R	s/dн	k
до сварки	после сварки
Т6-Кс			А-I	6-20	³4	1,4 dн	³0,2 dн	2,0 dн	2,0 dн	³0,4	0,5 dн
А-II	10-20	1,5 dн	2,2 dн	2,2 dн	0,6 dн
А-III	6-20	³6	1,6 dн		³0,5	0,7 dн

Таблица 25
