1. Общая часть
Основанием для производства работ по строительству котельной «Делового двора» является проект производства работ (ППР). ППР разрабатывается на основании данного ПОСа. Без согласованного и утвержденного ППР производство работ запрещено.
Работы должны осуществляться с соблюдением требований раздела СНиП 12‑01‑2004 «Организация строительства» и указаний проекта.
При проектировании котельной использовались следующие нормативные документы, действующие в Российской Федерации:
• СНиП П-35-76 «Котельные установки» с изм.1.
• СНиП «Техника безопасности в строительстве»
• СНиП 2.01.07-85* «Нагрузки и воздействия»
• СНиП * «Пожарная безопасность зданий и сооружений»
• СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»
• СНиП Естественное и искусственное освещение.
• СП «Проектирование автономных источников теплоснабжения»
• ГОСТ 21.101-97 «Основные требования к проектной и рабочей документации».
• ГОСТ 21.110-95 «Правила выполнения спецификации оборудования, изделий и материалов».
В проекте отсутствуют впервые примененные или вновь разработанные технологические процессы, оборудование, конструкции, материалы, требующие проверку на патентоспособность и патентную чистоту.
Технические решения, принятые в настоящем проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий
2. Характеристика земельного участка
Площадка под размещение здания котельной расположена на территории «Делового двора» Государственного музея-заповедника «Петергоф» по адресу: г. Петергоф, Санкт-Петербургский пр., д. 66.
Площадка свободна от застройки, инженерных сетей и зеленых насаждений. Почвенно-растительный слой снимается с поверхности территории и заменяется качественным грунтом.
Рельеф участка спокойный, перепад отметок составляет от 18,4 до 18,8м.
По инженерно-геологическим изысканиям, выполненным ООО “Контур” на основании договора № 000, технического задания Заказчика и по Уведомлению о производстве изысканий Геолого-геодезической службы КГА СПб № 000-11 от 01.01.2001 г., геологический разрез площадки представлен в следующем виде:
Почвенно-растительный слой, мощность слоя – 0,8-0,9 м;
Насыпной грунт: суглинки легкие пылеватые коричневые с гравием, гнездами песков, супесей, обломками кирпичей, осколками стекла; срок отсыпки более 5 лет, мощность слоя – 0,5-0,8 м;
Суглинки тяжелые пылеватые серовато-коричневые ленточные, ожелезненные полутвердые, мощность слоя – 0,2-1,8 м;
Суглинки тяжелые пылеватые серовато-коричневые ленточные текучепластичные, мощность слоя – 1,1-4,0 м;
Пески пылеватые коричневые средней плотности водонасыщенные, мощность слоя – 0,8 м;
Супеси пылеватые серые с гравием, галькой до 10%, гнездами песков пластичные, мощность слоя – 5,5-4,0 м;
Грунтовые воды зафиксированы на глубине 1,50–3,5 м от поверхности земли (абс. отм. 15,3-17,0 м).
Максимальное положение уровня следует ожидать вблизи дневной поверхности.
3. Конструктивные и объемно-планировочные решения
Методы производства основных строительно-монтажных работ по строительству здания разработаны с учетом конструктивных особенностей, назначения здания и конкретных особенностей строительной площадки с учетом требований соответствующих нормативных документов.
В данном проекте были приняты следующие расчетные данные для проектирования:
• уровень ответственности здания – II;
• строительно-климатическая зона IIв (СНиП 2.01.01-82);
• снеговой район III, s =180 кг/м (СНиП 2.01.07-85*);
• ветровой район II, w=30 кг/м (СНиП 2.01.07-85*);
• расчетная зимняя температура воздуха - минус 26° С;
• временные нагрузки на пол котельного зала составляют 150 кг/м² (по СНиП 2.01.07-85* «Нагрузки и воздействия»).
Относительная отметка ±0.000 чистого пола котельной соответствует абсолютной отметке +18.950.
Конструктивно здание представляет собой каркасную схему с не несущими стенами из сэндвич-панелей.
В состав каркаса здания котельной входит система связей, обеспечивающих жесткость и устойчивость здания на период строительства и эксплуатации. Сопряжение узлов каркаса, а так же сопряжение стоек с фундаментом выполняется жестким.
Стойки выполнены из гнутого сварного замкнутого профиля □ 120х120х6. Пространственная жесткость здания обеспечивается наличием раскосов из замкнутого профиля □ 60х60х6.
Фундамент под здание котельной выполняется из бетона B20, W4, F100, толщина плитной части составляет 300 мм.
Боковые поверхности фундаментов, соприкасающиеся с грунтом, обмазываются горячим битумом за два раза по холодной огрунтовке.
Для обеспечения безопасности опорной конструкции дымовой трубы во время грозы, проектом предусмотрен молниеприемник в виде стержня Ø 16 мм, выступающего на 2,5 метра над верхом конструкции.
Согласно отчету об инженерно-геологических изысканиях, выполненных ООО «Контур», рег. № 000-07 от 01.01.2001г. скв.2, основанием фундамента под здание котельной служат суглинки тяжелые пылеватые, серовато-коричневые с характеристиками: IL=0.15, E=13 МПа,
e= 0.686. Расчетное сопротивление грунта основания под зданием котельной R=18970 кг/м².
Максимальный уровень грунтовых вод на глубине 3,5 м от поверхности земли.
Подземные воды неагрессивны к бетонам марки W4 по всем показателям, средне коррозионно-агрессивна к арматуре железобетонных конструкций.
Ожидаемая осадка фундамента здания котельной составляет ≈1 см.
Давление на грунт основания под зданием котельной составляет 1240 кг/м².
Нормативная глубина сезонного промерзания для насыпных грунтов (ИГЭ-1), составляет 1,49 м, песков пылеватых (ИГЭ-2) – 1,39 м.
Для минимизации негативных явлений на окружающую застройку применены следующие мероприятия:
- при строительстве фундаментов мелкого заложения используется ручной рабочий труд без использования средств механизации;
- при ведении работ отсутствуют динамические нагрузки.

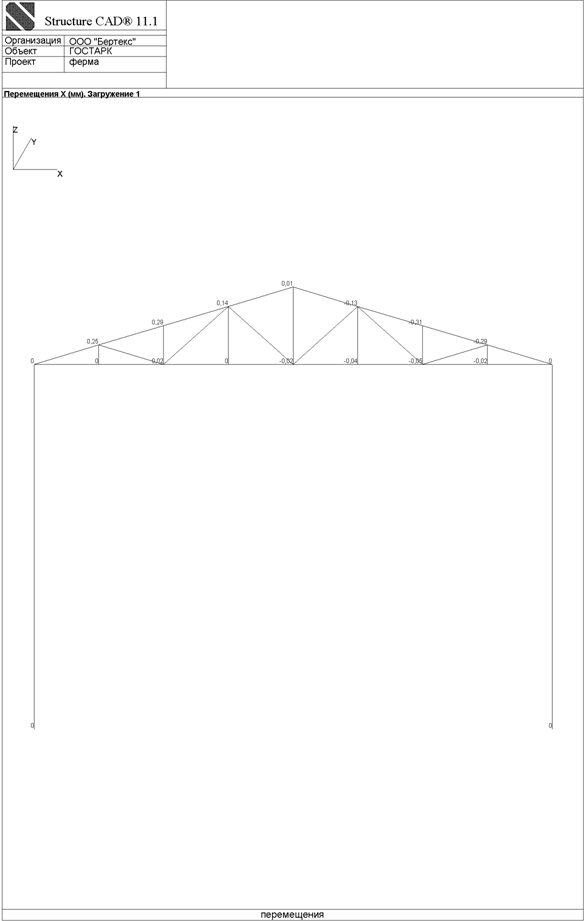

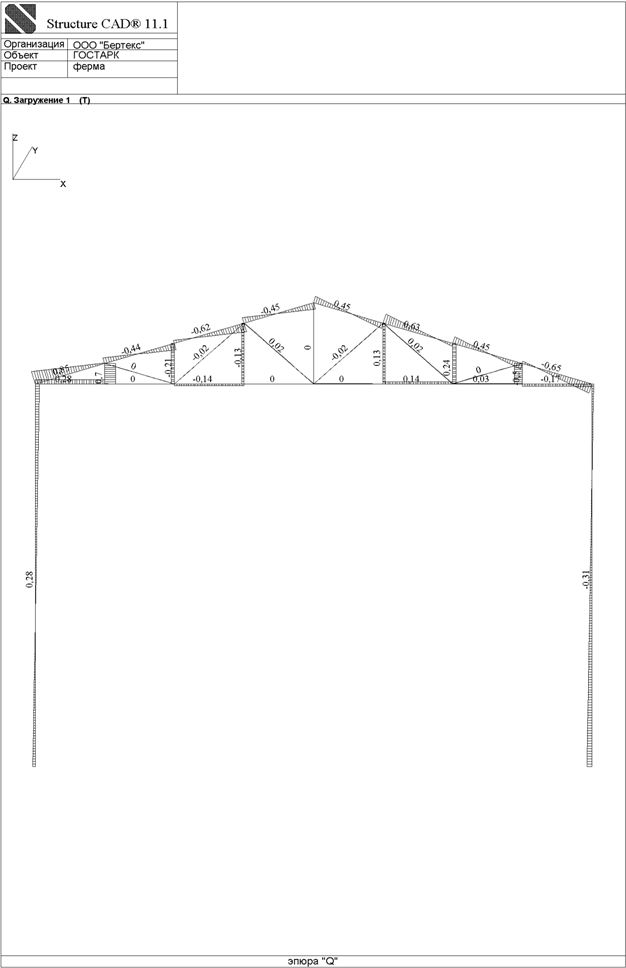

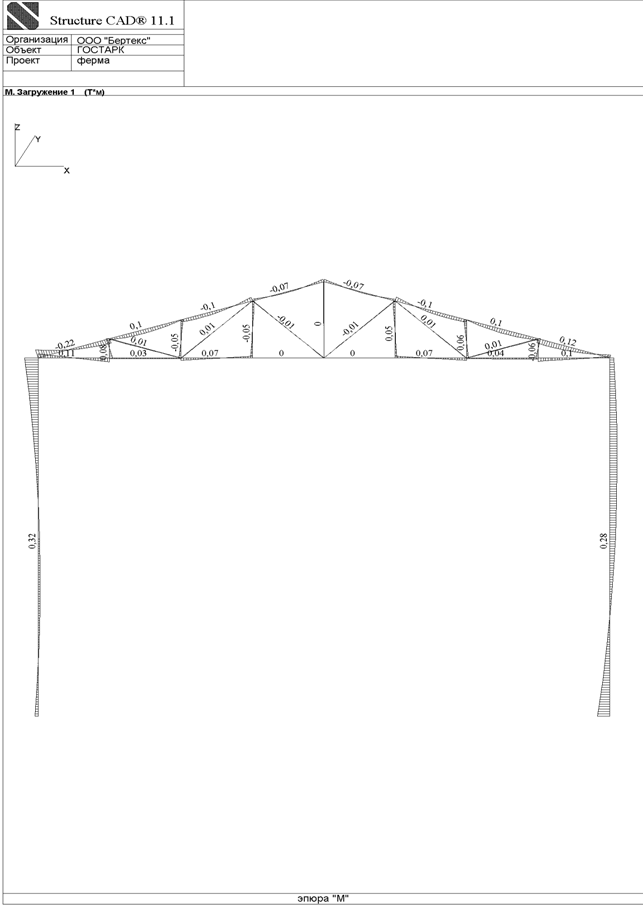

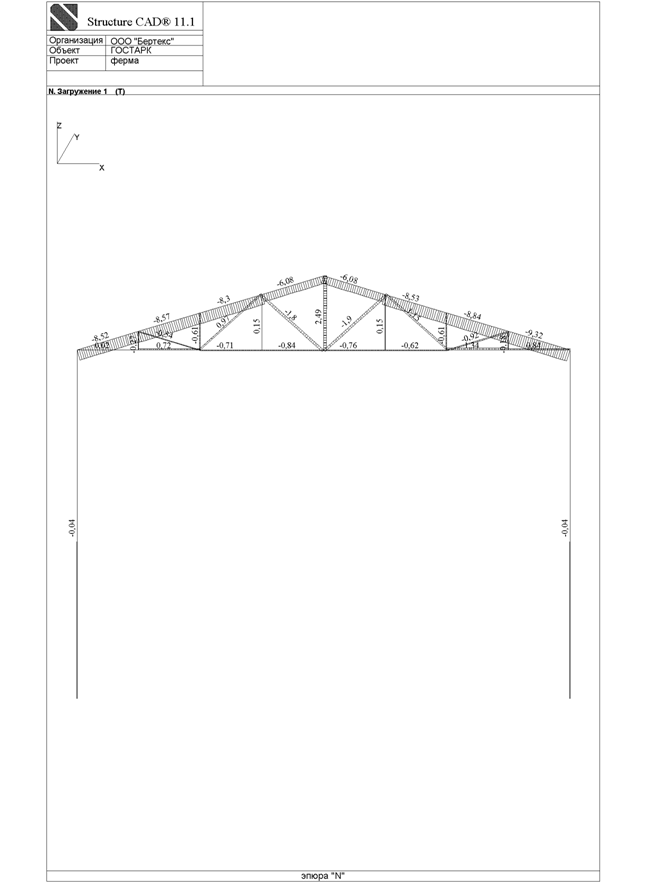

Расчет строительных конструкций выполнен в автоматизированной программной среде SCAD Group (Киев, Украина) версия 11.3 (сертификат соответствия № РОСС RU. СП15.Н00146), а также ручной расчет (осадки, крен).
3.1 Аннотация
Для расчета конструкций здания котельной, а также фундамента, были приняты следующие данные:
Расчетная снеговая нагрузка для III снегового района – 180 кгс/м²
временные нагрузки на пол котельного зала составляют 150 кг/м².
Коэффициент надежности по нагрузке Kf=1,4.
Коэффициент надежности по материалам Kf=1,1.
Нормативный скоростной напор ветра II ветрового района на высоте 10 м - 30 кгс/м².
Габариты сооружения в осях:
ширина b= 6,00 м;
длина L= 9,00 м;
высота H=5,40.
Геометрическая форма здания в плане – прямоугольник.
3.2 Расчет
3.2.1 Ветровая нагрузка
Информация о расчете:
Дата выполнения расчета: 14.03.2011 20:17:23
Исходные данные:
Геометрия здания при определении ветровой нагрузки:
Размер h1 = 4,15 м
Отметки:
Отметка точки 1: Z1 = 4,15 м
Отметка точки 2: Z2 = 5,4 м
Количество отметок для определения нагрузки (выше отм. 0.000) nz =2
Ветровая нагрузка:
Нормативное значение ветрового давления wo = 0,3 кПа
Уклон покрытия:
Угол уклона a = 16 град
Результаты расчета:

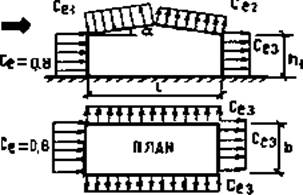

Схема ветровой нагрузки по прил. 4.
Коэффициент надежности по нагрузке: gf=1,4
Схема ветровой нагрузки по прил
Размер h для определения n:
1. При c = ce
Аэродинамический коэффициент: ce=0,8.
Пульсационная составляющая - не учитывается.
На отм. 0.000
Тип местности - B.
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5.
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · 0,8 = 0,12 кПа
Нормативное значение ветровой нагрузки:
wн = wm =0,12 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · 0,12 = 0,168 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · 0,8 = 0,12 кПа
Нормативное значение ветровой нагрузки:
wн = wm =0,12 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · 0,12 = 0,168 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 · 0,8 = 0,12288 кПа
Нормативное значение ветровой нагрузки:
wн = wm =0,12288 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · 0,12288 = 0,17203 кПа
2. При c = ce1
Аэродинамический коэффициент принимается по табл. прил.4 в зависимости от a и h1/l
ce1 = -0,36421
На отм. 0.000
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,36421) = -0,05463 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,05463 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,05463) = -0,07648 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,36421) = -0,05463 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,05463 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 ·( -0,05463) = -0,07648 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 · (-0,36421) = -0,05594 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,05594 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,05594) = -0,07832 кПа
3. При c = ce2
Аэродинамический коэффициент принимается по табл. прил.4 в зависимости от a и h1/l
ce2 = -0,4.
На отм. 0.000
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06) = -0,084 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06) = -0,084 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 · (-0,4) = -0,06144 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06144 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 ·( -0,06144) = -0,08602 кПа
4. Подветренные поверхности при c = ce3
Аэродинамический коэффициент принимается по табл. прил.4 в зависимости от b /l и h1/l
ce3 = -0,4
На отм. 0.000
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 ·( -0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · -0,06 = -0,084 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 ·( -0,06) = -0,084 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 ·( -0,4) = -0,06144 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06144 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06144) = -0,08602 кПа
5. Торцевые поверхности при c = ce3
Аэродинамический коэффициент принимается по табл. прил.4 в зависимости от b /l и h1/l
ce3 = -0,4
На отм. 0.000
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 ·( -0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06) = -0,084 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · (-0,4) = -0,06 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06) = -0,084 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 ·( -0,4) = -0,06144 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,06144 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,06144) = -0,08602 кПа
6. При ветре на торец c = ce = -0,7
Аэродинамический коэффициент:
ce=-0,7
На отм. 0.000
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 · -0,7 = -0,105 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,105 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 ·( -0,105) = -0,147 кПа
При z = Z1 = 4,15 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,5.
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,5 ·( -0,7) = -0,105 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,105 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · (-0,105) = -0,147 кПа
При z = Z2 = 5,4 м:
Коэффициент принимается по табл. 6 в зависимости от z
k = 0,512.
Нормативное значение средней составляющей ветровой нагрузки:
wm = wo k c=0,3 · 0,512 · (-0,7) = -0,10752 кПа
Нормативное значение ветровой нагрузки:
wн = wm =-0,10752 кПа
Расчетное значение ветровой нагрузки:
w = gf wн=1,4 · -0,10752 = -0,15053 кПа
3.2.2 Снеговая нагрузка.
Схема 1а.
Информация о расчете:
Дата выполнения расчета: 14.03.2011 20:27:01;
Исходные данные:
Скорость ветра:
• Cредняя скорость ветра за три наиболее холодных месяца v = 4 м/с;
Геометрия здания при определении ветровой нагрузки:
• Размер здания в плане вдоль направления ветра l = 9,5 м;
• Размер здания в плане поперек направления ветра b = 6,5 м;
• Размер h1 = 4,15 м.
Отметки:
• Отметка точки 1: Z1 = 4,15 м;
• Отметка точки 2: Z2 = 5,4 м;
• Количество отметок для определения нагрузки (выше отм. 0.000) nz=2.
Ветровая нагрузка:
• Нормативное значение ветрового давления wo = 0,3 кПа;
Снеговая нагрузка:
• Расчетное значение веса снегового покрова sg = 1,8 кПа;
Уклон покрытия:
• Угол уклона a = 16 град;
Результаты расчета:
1) Коэффициент перехода к снеговой нагрузке
Схема снеговой нагрузки по прила.
Т. к. a r 25 град:
Коэффициент перехода к снеговой нагрузке: m=1.
2) Снижение снеговой нагрузки для пологих покрытий с учетом действия ветра
Покрытие - плоское.
Т. к. a > 12 град:
Снижение cнеговой нагрузки с учетом коэффициента се при этом не предусмотрено.
Т. к. a=16 град t 12 град и a=16 град r 20 град:
Здание - однопролетное.
Т. к. v = 4 м/с:
Коэффициент перехода к снеговой нагрузке:
m = 0,85 m =0,85 · 1 = 0,85
3) Снижение снеговой нагрузки с учетом повышенного теплоотделения
Покрытие - утепленное.
Снижение cнеговой нагрузки с учетом повышенного теплоотделения при этом не предусмотрено.
4) Расчетное значение снеговой нагрузки
Полное расчетное значение снеговой нагрузки:
s = sg m=1,8 · 0,85 = 1,53 кПа (формула (5); п. 5.1 ).
5) Нормативная снеговая нагрузка
Нормативное значение веса снегового покрова:
so = 0,7 s=0,7 · 1,53 = 1,071 кПа
3.3 Расчет и конструирование фундамента
Расчет отдельно стоящего железобетонного фундамента под центральную нагрузку состоит в определении размеров подошвы фундамента, его высоты и площади арматуры. При этом размеры подошвы фундамента определяются по усилиям от нормативной нагрузки и заданному расчетному сопротивлению грунта:
, с учетом собственного веса фундамента и веса грунта на его уступах. Высота же фундамента и площадь арматуры определяется по усилию от реактивного давления грунта (основания) от расчетной нагрузки, передаваемой колонной на фундамент.
3.4 Назначение размеров подошвы фундамента
Размеры подошвы фундамента определяем из следующей зависимости:
,
, где
- нормативное усилие
- средний объемный вес материала фундамента и его уступов
- глубина заложения фундамента
Тогда:
Фундамент квадратный, следовательно
Конструктивно принимаем габариты фундамента 2,0x2,0 м, площадью
Проверяем выполняемость условия:
Условие выполнено.
3.5 Распределение напряжений по подошве фундамента
При внецентренном приложении нагрузки (сила приложена с эксцентриситетом или одновременно действуют продольная сила и изгибающий момент) давление у краев фундамента определим по формуле:
,
где
- нормальная сила в сечении по подошве фундамента, кН;
- площадь подошвы фундамента, м²;
- изгибающий момент, кН*м;
- момент сопротивления площади подошвы фундамента, м³;
Рассмотрим фундамент под дымовую трубу в виде окружности, вписанной в восьмиугольник диаметром 7,50 м:
,
,
Отношение
. Условие устойчивости выполнено.
3.6 Назначение высоты фундамента
Минимальная высота определяется из условия прочности бетона на продавливание. В предположении, что продавливание происходит по поверхности пирамиды, боковые грани которой наклонены под углом
.
Условие прочности фундамента на продавливание:
,
где
- полезная высота (
- защитный слой)
- периметр сечения пирамиды по средней линии
- сила продавливания
Подставляем все значения в формулу условия прочности фундамента и решаем квадратное уравнение.
Принимаем высоту фундамента
Далее определяем высоту ступени.
Высота нижней ступени
подбирается так, чтобы в ней не требовалось поперечной арматуры. Для этого воспользуемся условием обеспечения прочности на срез:
,
где
- расчетная поперечная сила по грани ступени
Тогда
Принимаем высоту ступени фундамента
Проверка:
Прочность на срез обеспечена.
3.7 Рекомендации для разработки графической части проектной документации
По результатам проведенных расчетов предлагаются следующие рекомендации:
За относительную отметку 0.000 принять уровень верха фундамента опоры.
В состав каркаса здания котельной включить систему связей, обеспечивающих жесткость и устойчивость здания на период строительства и эксплуатации. Сопряжение узлов каркаса, а так же сопряжение стоек с фундаментом выполняется жестким.
Стойки выполнять из гнутого сварного замкнутого профиля □ 120х120х6.
Сечения элементов фермы конструкции принять следующие:
• верхний пояс(№1) - □100х100х5, марка металла С245;
• нижний пояс(№8) - □120х120х6, марка металла С245;
• стойка(№2) - □60х60х5, марка металла С245;
• стойка(№3,4) - □80х80х5, марка металла С245;
• раскос(№5,6,7) - □60х60х5, марка металла С245;
• стойка(№9) - □120х120х6, марка металла С245.
Соединение металлоконструкций производить с помощью ручной дуговой сварки согласно ГОСТ 5264-80* электродами Э42А по ГОСТ 9467-75*. Высоту сварных швов, не обозначенных на чертежах, принять по наименьшей из толщин свариваемых элементов.
Антикоррозионную защиту металлоконструкций выполнить эмалью ПФ-113 по ГОСТ 926-82* за два раза по грунтовке ГФ-0119 ГОСТ .
Болты для крепления опорной конструкции принять нормальной точности класса прочности 5.8 по ГОСТ 7798-70*, гайки - по ГОСТ 5915-70*, шайбы – по ГОСТ . Болты должны быть предохранены от разворачивания установкой контргаек.
3.8 Фундамент под здание котельной
За относительную отметку ±0.000 принять уровень чистого пола котельной.
Конструкцию фундамента под здание котельной принять в виде отдельного фундамента неглубокого заложения плитного типа, толщиной 300мм, на естественном основании. Толщину цементно-песчаной стяжки принять 100 мм.
Глубину заложения фундамента рекомендуется принять 0,15м, от дневной поверхности земли.
Уплотнение грунта под фундамент служит песчаная подсыпка толщиной 1,5м и щебеночный слой толщиной 350мм. Марка щебня М1200, фракция 40-70.
Для армирования фундамента использовать арматуру Ø12 A-III с шагом ячейки 200х200 мм.
В качестве заполняющего материала использовать бетон марки B20, W4, F100.
Для защиты конструкции от агрессивных подземных вод принять бетон W4. Боковые поверхности фундамента, соприкасающиеся с грунтом, обмазать за два раза горячим битумом.
Для защиты фундамента от проникновения поверхностных вод к его основанию проектом предусмотрено устройство отмостки по всему периметру здания и вокруг фундамента под трубу.
3.9 Бетонные работы и арматурные работы
Бетонные и арматурные работы следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции».
При устройстве монолитных конструкций используется мелкощитовая опалубка.
Арматура доставляется на стройплощадку в виде готовых сеток, каркасов и стержней
На объекте необходимо организовать ее надлежащее хранение, чтобы предохранить от порчи и коррозии.
Выгрузка к месту укладки опалубки и арматуры производится с помощью автомобильного крана или вручную.
Перед бетонированием поверхность опалубки должна быть очищена от мусора, грязи, масел, снега, льда. Перед укладкой бетона в летнее время опалубку необходимо смочить водой.
Монтаж арматуры производится вручную в строгом соответствии с рабочими чертежами, отклонения не должны превышать величин, указанных в СНиП 3.03.01 – 87 «Несущие и ограждающие конструкции».
Бетон, при использовании производственных строительных баз, к месту укладки подвозится специализированным автотранспортом (автобетоносмесителями типа СБ-147 или автобетоновозами типа СБ-113) и сразу же выгружается в приемные бункеры автобетононасоса для подачи к месту укладки или автобетоносмесителями с последующей выгрузкой в опалубку.
Уплотнение бетонной смеси производится поверхностными и глубинными вибраторами.
Разборка опалубки разрешается после набора прочности бетоном не менее 70 % проектной.
Контроль над качеством бетонных работ должна осуществлять строительная лаборатория.
Работы по монтажу оборудования вести согласно инструкциям завода изготовителя.
Монтажные работы инженерных сетей производить по типовым технологическим картам и ППР.
4. Кровельные и отделочные работы
Работы по устройству кровли выполнять в соответствии с требованиями СНиП 3.04.01-87 «Изоляционные и отделочные покрытия».
Кровельные материалы подавать на покрытие автокраном.
Цоколь котельной следует покрыть жидко-керамическим теплоизоляционным материалом Теплометт в три слоя(1,5мм). Температура цоколя, при покрытии теплоизоляционным материалом должна быть не ниже +7ºС.
Общая готовность здания к началу отделочных работ должна удовлетворять требованиям СНиП 3.04.01-87 «Изоляционные и отделочные покрытия».
Приготовление малярных составов и доставка их на объект предусмотрены в централизованном порядке и готовыми к употреблению.
ВЕДОМОСТЬ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА КР | ||
Лист | Наименование | Примечание |
1 | Общие данные | |
2 | Каркас. Вид А | |
4 | Каркас. Вид Б | |
8 | Каркас. Вид В | |
13 | Каркас. Вид I | |
16 | Каркас. Вид II | |
20 | Связь рам крыши | |
32 | Рама | |
41 | Стойка угловая | |
45 | Стойка промежуточная | |
49 | Связь крыши | |
52 | Фундамент. Основание. Закладные под стойки. | |
56 | Фундамент: Приямок и Водоотвод | |
65 | Фундамент под трубу | |
ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ | ||
Обозначение | Наименование | Примечание |
ССЫЛОЧНЫЕ МАТЕРИАЛЫ | ||
СНиП II-35-76 | Котельные установки | |
СНиП 2.04.14-88* | Тепловая изоляция | |
СП | Проектирование автономных источников | |
теплоснабжения | ||
СНиП | Техника безопасности в строительстве | |
СНиП 2.01.07-85* | Нагрузки и воздействия | |
СНиП * | Пожарная безопасность зданий и сооружений | |
СНиП 2.03.01-84* | Бетонные и железобетонные конструкции | |
Обозначение | Наименование | Примечание |
ПРИЛАГАЕМЫЕ ДОКУМЕНТЫ | ||
ГТК.10-138-ОК-87-КР-09.С | Техническая спецификация стали на каркас | |
ГТК.10-138-ОК-87-КР. ВР | Ведомость объемов работ | |
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
