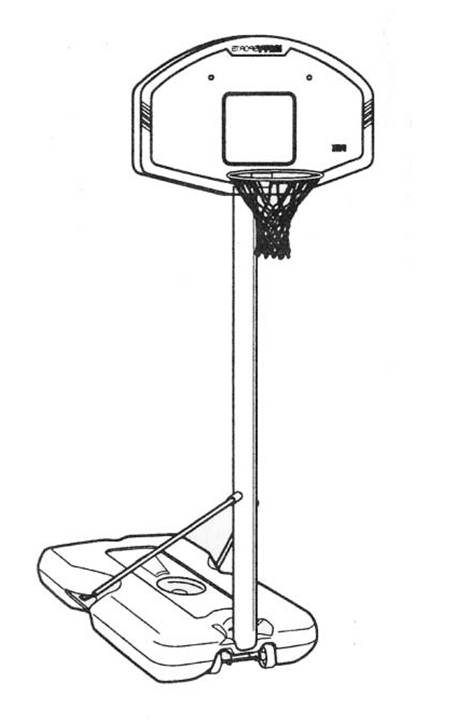

ИНСТРУКЦИЯ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ

БАСКЕТБОЛЬНОЙ СТОЙКИ BB-001

ВНИМАНИЕ:

неправильная установка

или висение на кольце могут

нанести серьезный вред

вашему здоровью!

Внимательно прочитайте данную инструкцию перед началом сборки и установки оборудования. Сохраните инструкцию для дальнейшего использования.

Оборудование должно быть собрано и установлено согласно данной инструкции. Несоблюдение инструкции по сборке и эксплуатации может причинить вам серьезный вред.

Рекомендуется наблюдать за детьми, если они пользуются данным оборудованием.

Сборка оборудования должна осуществляться двумя взрослыми людьми.

Регулировка высоты

Высота данной стойки – от 190 до 305 см, регулируемая. Для регулировки переместите щит стойки на желаемую высоту.

Транспортировка

Транспортировкой должны заниматься два взрослых человека.

Слегка наклоните стойку и с помощью колесиков переместите на нужное место.

ВНИМАНИЕ!!

Никогда не висите на кольце или не взбирайтесь на стойку.

Никогда не держите базу стойки без наполнителя, если стойка собрана.

Проверяйте базу на предмет утечки жидкости или песка.

Проверяйте как можно чаще все крепления и соединения.

База стойки должна быть наполнена водой (114 л) или песком (163 кг). Причем наполнение песком предпочтительнее, т. к. вы можете не заметить вытекания воды из базы.

Помещайте базу на ровной поверхности вдали от острых объектов.

Как можно чаще проверяйте уровень воды или песка в базе.

СБОРКА

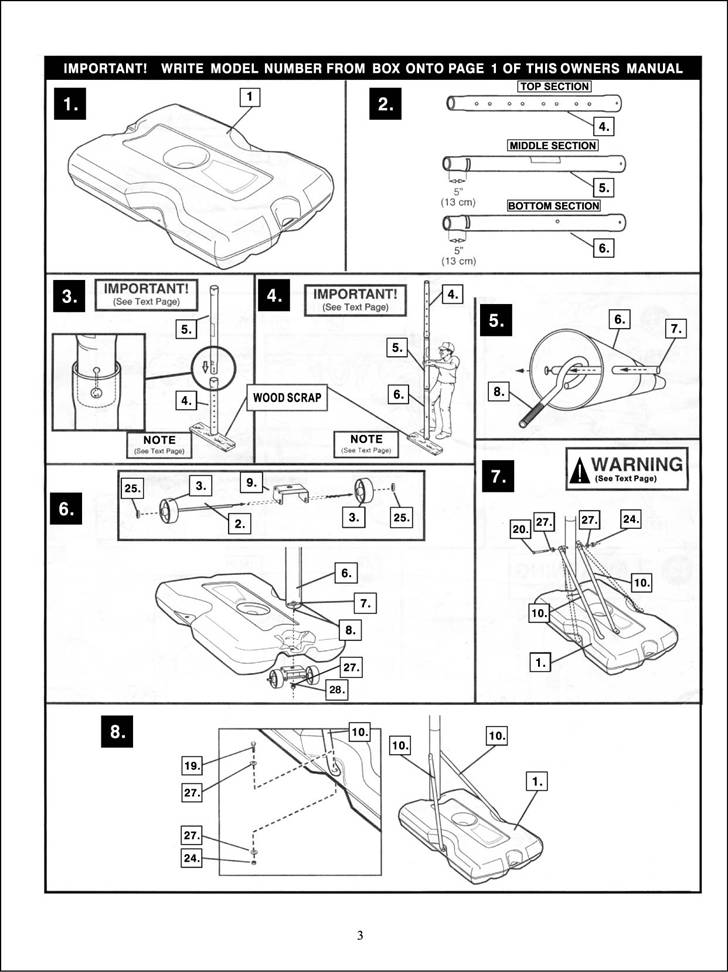

Выньте базу (1) из коробки. Точно определите секции стойки: верхняя секция (4), средняя секция (5), нижняя секция (6). Подложите деревянный брусок или доску и соедините секции (4) и (5) как показано на рисунке 3. Секции должны быть соединены до упора. После этого, закрепите соединение болтом (23) и шайбой (26) с одной стороны и гайкой (24) и шайбой (26) с другой стороны. Присоедините секцию (6) как показано на рис.4. Закрепите соединение болтом (23) и шайбой (26) с одной стороны и гайкой (24) и шайбой (26) с другой стороны. Вставьте стержень (7) через отверстия секции (6) и закрепите крючок (8) как показано на рис.5. Соберите колесики как показано на рис.6. Присоедините колесики и собранную стойку к базе (1) и зафиксируйте шайбой (27) и гайкой (28). Присоедините опоры (10) к стойке с помощью болта (20) и шайбы (27) с одной стороны и шайбы (27) и гайки (24). Присоедините свободные концы опор к базе и закрепите с помощью болтов (19), шайб (27) и гаек (24). Прикрепите скобу (12) и кольцо (11) к щиту с помощью болтов (21), шайб (27) и гаек (24). Положите стойку как показано на рис.10. Прикрепите щит к стойке болтами (22), шайбами (26) и гайками (24). Вставьте заглушку (14). Прикрепите сетку (13) к кольцу (11). Поднимите собранную стойку. Не оставляйте стойку без поддержки, пока база пустая. Переместите стойку на желаемое место. Затем наполните базу водой (114 л) или песком (163 кг) и вставьте крышку (18). Вставьте деталь (17) и закрепите на земле с помощью детали (15) как показано на рис.14.

НЕ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ СТОЙКУ НА УЛИЦЕ ПРИ МИНУСОВОЙ ТЕМПЕРАТУРЕ!
