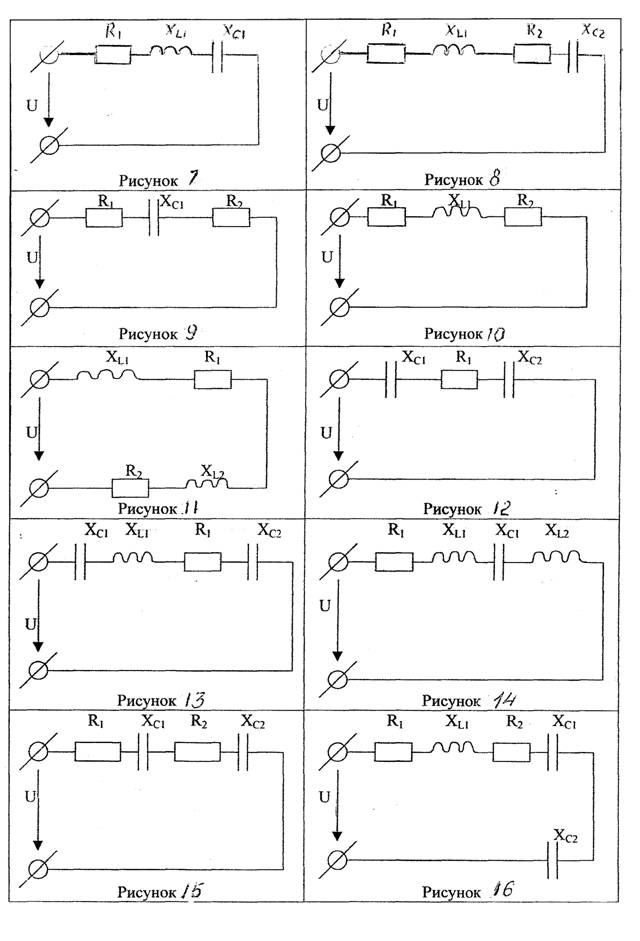

Цепь переменного тока содержит, индуктивности и емкости, включенные последовательно. Схема цепи приведена на соответствующем рисунке(7-16).
Номер рисунка и значения всех сопротивлений, а также дополнительный параметр заданны в таблице 3.
Определить следующие величины, не заданные в таблице 3.
1) Полное сопротивление цепи Z
2) Силу тока I
3) Напряжение, приложенное к цепи U
4) Угол сдвига фаз φ (по величине и знаку)
5) Активную P, реактивную Q и полную S мощности, потребляемые цепью.
Начертить в масштабе векторную диаграмму и пояснить ее построение.
Таблица 3 – данные для решения задачи.
№ варианта | № варианта | R1 Ом | R2 Ом | XL1 Ом | X L2 Ом | X C1 Ом | X C2 Ом | Дополнительные параметры |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | 7 8 9 10 11 12 13 14 15 16 7 8 9 10 11 | 4 6 10 6 4 3 8 16 10 2 3 4 4 8 6 | - 2 6 2 4 - - - 6 2 - 4 2 4 10 | 6 3 - 6 3 - 12 10 - 5 2 4 - 16 8 | - - - - 3 - - 8 - - - - - - 4 | 8 9 12 - - 2 4 6 8 6 6 10 8 - - | - - - - - 2 2 - 4 2 - - - - - | QL1=150вар U=40В I=5А PR1=150Вт S=360ВА I=4А P=200Вт U=80В I=2А Q=-192вар U=50В I=4А UR1=20В S=320ВА P=400Вт |
Задача №4
Цепь переменного тока содержит резисторы, индуктивности и емкости образующие две параллельные ветви.

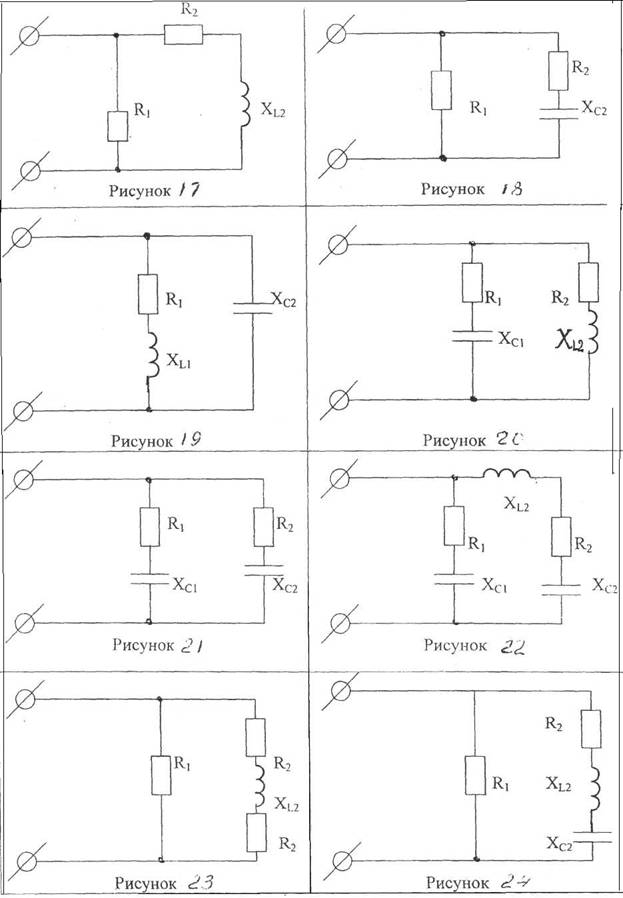

Схема цепи приведена на соответствующем рисунке (17-24).
Номер рисунка и значения всех сопротивлений, а также одна дополнительная величина заданы в таблице 4.
Определить следующие величины, если они не заданы в таблице 4.
1) Токи I1 и I2 в каждой ветви и ток I в неразветвленной части цепи.
2) Напряжение U, приложенное к цепи.
3) Активную P, реактивную Q и полную S мощности, потребляемые всей цепью.
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
4) Как изменяются токи в ветвях, если частота сети увеличится в 2 раза?
Таблица 4- данные для решения задачи.
№ варианта | № РИСУНКА | R1 Ом | R2 Ом | XL1 Ом | XL2 Ом | XC1 Ом | XC2 Ом | Дополнительные параметры |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | 17 18 19 20 21 22 23 24 17 18 19 20 21 22 23 | 5 10 16 24 5 15 8 4 10 6 32 12 8 5 3 | 3 8 - 16 4 12 8 8 6 3 - 8 6 8 6 | - - 12 - - - - - - - 24 - - - - | 4 - - 12 - 20 12 12 8 - - 10 - 4 8 | - - - 32 6 10 - - - - - 16 6 5 - | - 6 10 - 6 4 12 - 6 - 40 - 8 10 - | Q=64вар U=20В P=256Вт U=80 B I2=6 A P=240 Вт U=100 В P=288 Вт U=50 В I1=5 A U=120 В Q L2=250вар P2=16Вт U=30 В I2=4 A |
Задача №5
Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: Zab, Zbc, Zca и соединены в трехфазную электрическую цепь «треугольником» , питается симметричной системой линейных напряжений: UAB= UBC= U CA= UЛ. С учетом данных, приведенных в таблице 5 для каждого варианта задания, определить фазные IФ и линейные IЛ токи потребителя и показания ваттметром P1, P2 ,P3. Построить векторную диаграмму токов и напряжений.
Учитывая нагрузку, составить варианты схем трехфазных электрических цепей с трехфазным источником питания и трехфазным потребителем энергии. Указать на схемах принятые условные положительные направления токов и напряжений.
Таблица 5.
Величина | Варианты контрольного задания 5 | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
Uл, B Zab, Oм Zbc, Oм Zca, Oм | 660 7+j7 7+j7 20 | 380 10+j10 10-j10 10 | 220 4+j4 6 4-j4 | 660 12+j5 10 5-j12 | 380 8+j6 5 6-j8 | 220 16-j12 20 12+j16 | 660 24-j18 30 18+j24 | 380 32-j24 40 24+j32 |
Величины | Варианты контрольного задания 5 | ||||||
9 | 10 | 11 | 12 | 13 | 14 | 15 | |
Uл, B Zab, Oм Zbc, Oм Zca, Oм | 220 5+j12 5-j12 10 | 660 6+j8 6-j8 5 | 380 12+j16 20 12-j16 | 220 12+j24 18+j24 18-j24 | 660 24+j32 24+j32 40 | 380 2+j2 2+j2 2-j2 | 220 5+j5 5 5-j5 |
Определить показания ваттметров | P1,P2, P3 | P1,P2, P3 | P1,P2, P3 | P1,P2, P3 | P1,P2, P3 | P1,P2, P3 | P1,P2, P3 |
Экзаменационные вопросы по учебной дисциплине
«Электротехника»
1. Электрическое поле и его основные характеристики.
2. Электропроводимость, электрический ток в проводниках и полупроводниках.
3. Электрическая цепь, режимы работы источников и приёмников.
4. Последовательное, параллельное соединение резисторов в цепи постоянного тока, их свойства.
5. Расчет электрических цепей методом свёртывания.
6. Расчет электрических цепей методом узловых и контурных уравнений.
7. Расчет электрических цепей методом контурных токов.
8. Расчет электрических цепей методом узлового напряжения.
9. Расчет электрических цепей методом наложения.
10. Потенциальная диаграмма.
11. Электрическая ёмкость конденсатора, свойства диэлектрика.
12. Соединение конденсаторов. Энергия электрического поля.
13. Магнитное поле и его характеристики.
14. Проводник с током, находящийся в магнитном поле (правило левой руки).
15. Индуктивность катушки: собственная и взаимная.
16. Магнитные свойства вещества. Магнитная цепь.
17. Явление и закон электромагнитной индукции.
18. Получение переменного тока, его уравнение, графики, характеристики.
19. Цепь переменного тока с активным сопротивлением.
20. Цепь переменного тока с индуктивностью (идеальный случай).
21. Цепь переменного тока с ёмкостью.
22. Неразветвлённая цепь переменного тока, содержащая реальные катушку и конденсатор. Треугольники напряжений, сопротивлений, мощностей.
23. Разветвлённая цепь переменного тока. Реальные катушки и конденсаторы. Треугольники токов, проводимости, мощностей.
24. Резонанс напряжения.
25. Резонанс токов.
26. Выражение характеристик электрических цепей в комплексной форме.
27. Расчет электрических цепей символическим методом.
28. Трёхфазные цепи. Соединение обмоток звездой.
29. Трёхфазные цепи. Соединение обмоток треугольником.
30. Виды нагрузок в трёхфазных цепях.
ЛИТЕРАТУРА
Основная
Евдокимов основы электротехники - М.: Высшая школа, 1981
Буртаев основы электротехники - М.: Энергоатомиздат, 1984
Борисов ЮМ., , Зорин ЮН. Электротехника. - М. Энергоиздат, 1985
Зайчик задач и упражнений по теоретической электротехнике - М.: Энергоатомиздат, 1988
Дополниетлъная
Касаткин электротехники М.: Высшая школа, 1986
Попов B. C. Теоретическая электротехника - М.:
Энергоатомиздат, 1990
Цейтлин к лабораторным работам по теоретическим основам электротехники М.: Высшая школа, 1995
, и др. Задачник по электротехнике. - М.: Высшая школа, 1992
ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ
1. Лабораторный стенд «Ознакомление с порядком выполнения лабораторных работ, аппаратурой и электроизмерительными приборами»
2. Лабораторный стенд «Режим работы источника электрической энергии Измерение удельного сопротивления проводниковых материалов»
3. Лабораторный стенд «Построение потенциальной диаграммы»
4. Лабораторный стенд « Изучение законов Кирхгофа»
5. Лабораторный стенд «Последовательные и параллельные соединения резисторов»
6. Лабораторный стенд «Смешанное соединение резисторов. Преобразование треугольника резисторов в эквивалентную звезду»
7. Лабораторный стенд «Изучение принципа наложения токов. Опытная проверка метода эквивалентного генератора»
8. Лабораторный стенд «Измерение потерь напряжения в проводах»
9. Лабораторный стенд «Последовательное соединение активного и реактивного элементов»
10. Лабораторный стенд «Параллельное соединение активного и реактивного
11. Лабораторный стенд «Резонанс напряжений»
12. Лабораторный стенд «Резонанс токов. Смешанное соединение активного и реактивного соединений»
13. Лабораторный стенд «Трехфазная цепь при соединении потребителя звездой»
14. Лабораторный стенд «Трехфазная цепь при соединении потребителя треугольником»
15. Лабораторный стенд «Измерение мощности потерь энергии в ферромагнитном сердечнике катушки»
16. Лабораторный стенд «Переходные процессы при зарядке и разрядке конденсатора»
|
