ГАЗОТУРБИННЫЕ ЭЛЕКТРОСТАНЦИИ
ГТЭС-12П И ГТЭС-16П
1. Тип и предназначение
Газотурбинные электростанции (в дальнейшем ГТЭС) ГТЭС-12П / ГТЭС-16П предназначены для производства и обеспечения электроэнергией промышленных и бытовых потребителей. Выработка электрической энергии переменного тока производится с помощью синхронных трехфазных турбогенераторов Т-12-2УЗ / Т-16-2РУХЛЗ, приводимых газотурбинными установками ГТУ-12ПЭР / ГТУ-16ПЭР, созданных на базе двигателей ПС-90ЭУ-12/ ПС-90ЭУ-16 и редукторов ТА40Х / ТА45Х, соответственно. ГТЭС могут использоваться в качестве основного или резервного источника питания, автономно, параллельно с другими источниками электроэнергии или параллельно с энергосистемой. Предусмотрена возможность утилизации тепла выхлопных газов в котле-утилизаторе, водогрейном или паровом (параметры и поставщик КУ определяются Заказчиком ГТЭС). ГТЭС работает на газообразном топливе.
Тип электростанции (согласно ГОСТ 23377):
- переменного трехфазного тока;
- газотурбинная;
- с воздушной системой охлаждения;
- блочно-транспортабельная;
- одноагрегатная;
- в контейнерном исполнении.
2. Краткое описание
ГТЭС может размещаться как внутри помещения, так и на открытой площадке, на заранее подготовленном фундаменте. Способ размещения ГТЭС выбирается Заказчиком и указывается в договоре на ее изготовление и поставку.
ГТЭС имеет блочно-транспортабельное исполнение и на место строительства транспортируется по частям – отдельными блоками. Монтаж отдельно поставляемых блоков и элементов осуществляется непосредственно на месте строительства ГТЭС.
Управление ГТЭС осуществляется оператором с пульта управления, выполненного на основе ПЭВМ. При необходимости возможна организация управления комплексом ГТЭС (более одной ГТЭС) с общего пульта управления. Необходимость поставки пульта управления указывается в договоре на изготовление и поставку ГТЭС.
Привязка ГТЭС на местности осуществляется Генеральным проектировщиком путем проектирования и последующего строительства необходимого комплекса сооружений и устройств, обеспечивающих эксплуатацию ГТЭС.

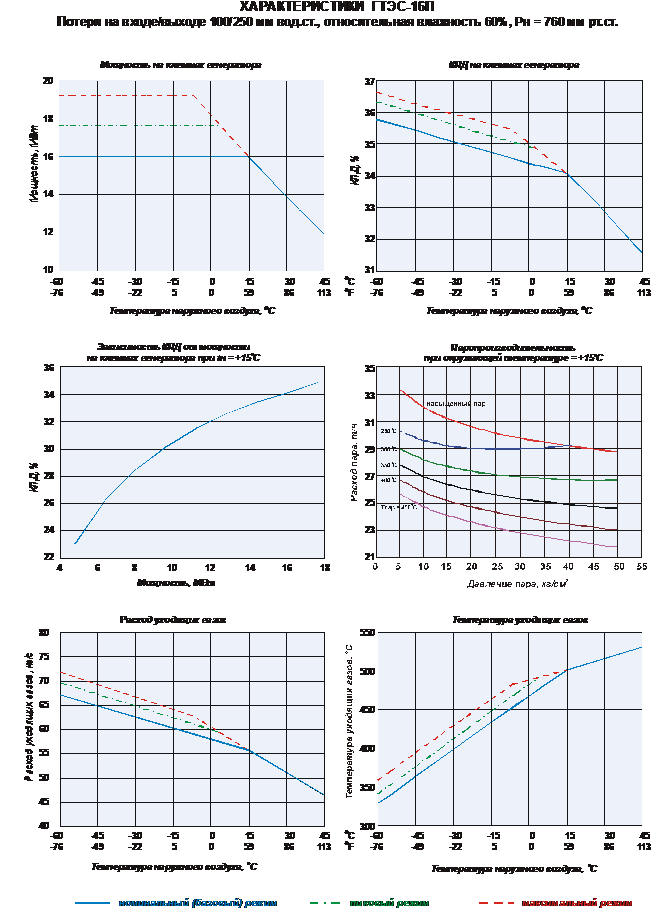

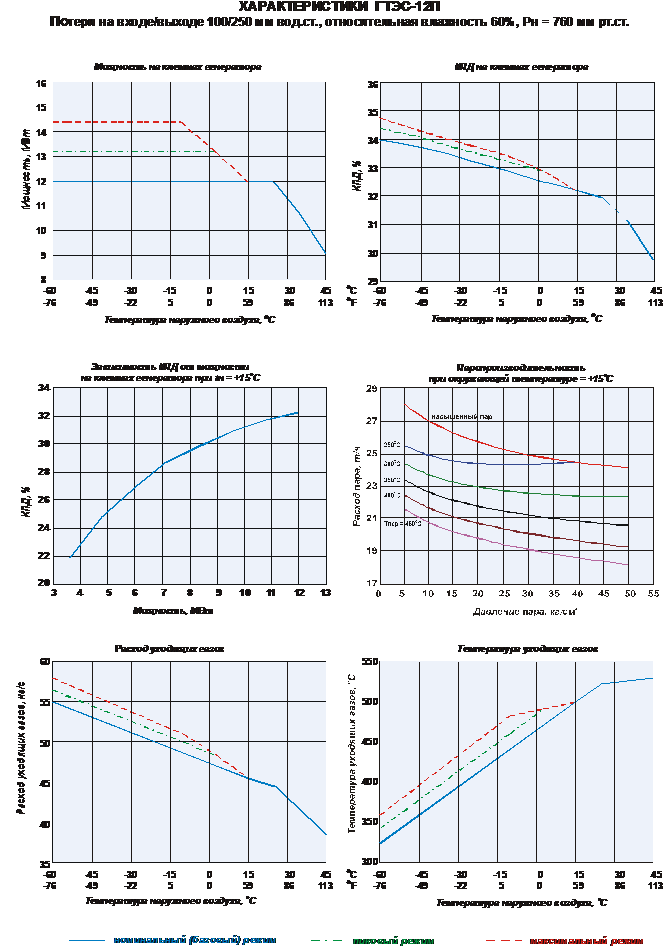

3. Основные параметры и технические характеристики ГТЭС.
Параметры даны в станционных условиях.
(Давление воздуха - 760 мм рт. ст., температура воздуха +15°С, потери на входе - 100 мм вод. ст., на выходе -250 мм вод. ст.), на номинальном режиме работы, топливо–природный газ, другие виды топлива по согласованию).
Общие сведения | ГТЭС-12 | ГТЭС-16 |
Номинальная мощность на клеммах генератора, МВт | 12,0 | 16,0 |
Тепловая мощность на выхлопе при t вых.=110 оС, Гкал/ч | 16,6 | 20,4 |
Номинальная частота электрического тока, Гц | 50 | |
Номинальное напряжение электрического тока, В | 6 300/10 500 | |
Номинальный коэффициент мощности | 0,8 | |
Показатели качества электроэнергии | ||
Установившееся отклонение напряжения в установившемся тепловом состоянии при неизменной симметричной нагрузке (10…100) % номинальной мощности, % | ± 1,0 | |
Установившееся отклонение частоты в установившемся тепловом состоянии при неизменной симметричной нагрузке (10…100) % номинальной мощности, % | ± 0,4 | |
Переходное отклонение напряжения при сбросе-набросе симметричной нагрузки 25 % номинальной мощности, %, не более время восстановления, с, не более | ± 5 5 | |
Переходное отклонение частоты при сбросе-набросе симметричной нагрузки 25 % номинальной мощности, %, время восстановления, с, не более | ± 8 5 | |
Рабочие характеристики и параметры | ||
КПД на клеммах генератора, % | 32,2 | 34,1 |
КПД на валу силовой турбины, % | 33,4 | 35,3 |
Степень повышения давления в компрессоре | 16,1 | 19,6 |
Температура газа перед турбиной, оС | 1128 | 1209 |
Температура газа за силовой турбиной (на выхлопе) двигателя, оС | 499 | 502 |
Расход газа за силовой турбиной (на выхлопе), кг/с | 45,5 | 55,6 |
Удельный расход топлива (при Hu=11958 ккал/кг), кг/кВт ч | 0,224 | 0,212 |
Расход топлива (при r=0.68кг/м3), нм3/ч | 3951,4 | 4986,2 |
Суммарный коэффициент использования топлива при | 83,9 | 84,7 |
Коэффициент избытка воздуха в выхлопных газах | 3,42 | 3,30 |
Параметры пускового газа (сжатого воздуха): · расход, кг/с · давление (изб.), кгс/см2 · температурный диапазон, оС | не более 2 6…7 +5…+50 | |
Параметры топливного газа перед ГТЭС: · давление (изб.), кгс/см2 · температурный диапазон, оС | 24...27 +5…+50 | 28...33 +5…+50 |
Номинальная частота вращения ротора генератора | 3 000 | 3 000 |
Выбросы NОx (при 15% О2 и 50...100% Ne), мг/нм3 , не более | 90 | 100 |
Эквивалентный уровень звука при обслуживании, дБА | 80 | |
Ресурс ГТЭС: · до капремонта, час · общетехнический, час | 25 000 | |
Система электроснабжения ГТЭС | ||
Максимальная мощность электропитания собственных нужд ГТЭС, не более, кВт | 170 | |
Показатели манёвренности | ||
Время автоматического пуска ГТЭС из прогретого состояния (режима горячего резерва) без режима вентиляции: с выходом на режим "холостого хода", до включения возбуждения и начала синхронизации генератора, мин., не более; с возбуждением, синхронизацией и приемом нагрузки генератора (включая режим прогрева ГТУ продолжительностью 5 мин.), мин., не более | 2 7 | |
Время пуска и нагружения ГТЭС, от момента подачи команды на запуск ГТУ до готовности принять нагрузку, включая режим прогрева, мин, не более | 12 | |
Марки применяемых масел | ||
Двигатель: МС-8П ОСТ 38. или МС-8ГП ТУ 38.5 Редуктор: Тп-22 ГОСТ 9972 или Тп-22С ТУ-38.101821 Генератор: Тп-22 ГОСТ 9972 или Тп-22С ТУ-38.101821 | ||
Безвозвратные потери масла, кг/маш. час, не более: · двигатель · редуктор · генератор | 0,4 0,2 0,2 | |
Условия эксплуатации | ||
Допустимые параметры окружающего воздуха по температуре, 0С | минус 60…+45 | |
Предельные условия барометрического давления Ph, мм. рт. ст. | 630…800 | |
Относительная влажность при tн=25 оС, % | до 100 | |
Выдержывает сейсмическое воздействие по шкале MSK-64 интенсивностью, баллов, не более | 7 | |
Габариты и масса ГТЭС | ||
Габариты турбоблока, LхBхH | 20,6 х 11,6 х 10,35 м | |
Масса ГТЭС, кг, не более | ||
Масса наиболее тяжёлого транспортного блока в состоянии поставки (турбоблока), кг, не более | 40 000 | 60 000 |
|
|
Наименование оборудования | Кол. |
1 Блок двигателя, в том числе: - входная камера; - газотурбинный двигатель ПС-90ЭУ-16/ПС-90ЭУ-12 (на раме), с агрегатами топливопитания и автоматики; - трансмиссия «двигатель-редуктор»; - трубопроводы (подвода пускового и топливного газа, масляные, промывки и дренажа) | 1 |
2 Блок генератора, в том числе: - редуктор ТА40Х/ТА45Х (на раме) ; - турбогенератор Т-12-2УЗ/Т-16-2РУХЛЗ; - трансмиссия "редуктор-генератор"; - трубопроводы | 1 |
3 Блок охлаждения генератора | 1 |
4 Воздухозаборное устройство, включая: - шумоглушитель (входа) - блок воздухоочистки 1 ступени - блок воздухоочистки 2 ступени | 1 1 1 |
5 Блок маслообеспечения двигателя, в том числе оборудование системы маслообеспечения двигателя | 1 |
6 Блок маслообеспечения редуктора и генератора, в том числе оборудование системы маслообеспечения редуктора и генератора | 1 |
7. Блок электротехнический с оборудованием | 1 |
8 Блок автоматизированной системы управления технологическими процессами (АСУТП) с агрегатами и оборудованием АСУТП ГТЭС
| 1 |
9 Блок комплектного распределительного устройства (КРУ) с оборудованием (поставляется по отдельному договору) | - |
10 Агрегат воздушного охлаждения масла (АВОМ) системы маслообеспечения двигателя | 1 |
11 АВОМ системы маслообеспечения редуктора и генератора | 1 |
12 Система вентиляции | 1 |
13 Диффузор выходного устройства с компенсатором | 1 |
14 Шумоглушитель выходного устройства с опорами (при поставке ГТЭС в комплекте с котлом-утилизатором шумоглушитель выхлопа и выхлопная труба входят в состав котла-утилизатора) | 1 |
15 Выхлопная труба | 1 |
16 Транспортировочный контейнер с опорами выхлопа и навесными панелями | 1 |
17 Пульт пожарной сигнализации с оборудованием автоматической системы пожаротушения | 1 |
18 Фильтр пускового газа (воздуха) | 1 |
19 Блок фильтров топливного газа (в том числе 2 фильтра топливного газа) | 1 |
20 Электропроводка ГТЭС | 1 |
21 Сумка с инструментом | 1 |
22 Комплект принадлежностей согласно ведомости комплекта принадлежностей (при поставке двух и более ГТЭС в одно место эксплуатации поставляется один комплект принадлежностей с ГТЭС поставки первой очереди) | 1 |
23 Эксплуатационный одиночный комплект запасных частей (для обеспечения эксплуатации одной ГТЭС в течениеч) | 1 |
24 Комплект эксплуатационных документов согласно ведомости эксплуатационных документов | 1 |
25Котел-утилизатор водогрейный или паровой (по отдельному договору) | - |
26 Установка для заправки масла (по отдельному договору) | - |
27 Эксплуатационный групповой комплект запасных частей (для обеспечения эксплуатации двух ГТЭС в течениеч, поставляется с каждой второй ГТЭС) (поставляется по отдельному договору) | - |
5. Документация подлежащая согласованию
На этапе проектирования (привязки к месту эксплуатации) ГТЭС Заказчик согласовывает следующие документы:
· схему подвода топливного газа к ГТЭС;
· схему подвода пускового газа к ГТЭС;
· схему раскрепления воздуховодов (в случае ангарного или цехового размещения);
· схему подключения ГТЭС к локальной сети или энергосистеме;
· график изменения электрической и тепловой нагрузки по времени и величине;
· состав топливного газа;
· величину рабочего давления топливного газа на входе в ГТЭС.
6. Гарантии и техническое обслуживание
На все оборудование распространяется гарантия изготовителя. В зависимости от условий договора, мы можем предложить различные варианты технического обслуживания, от стандартного до пожизненного технического обслуживания.
7. Поставка
Поставка ГТЭС подразумевает:
· изготовление (изготовление, сборка, стандартные стендовые испытания составных частей ГТЭС, упаковка и подготовка к отгрузке);
· доставка (Россия) до согласованного пункта назначения (по отдельному договору или включается в предмет общего договора);
· шеф монтаж (по отдельному договору);
· выполнение пусконаладочных работ (пуско-наладка, проведение 72 часовых эксплуатационных испытаний и сдача ГТЭС Заказчику) (по отдельному договору)
· обучение персонала Заказчика (по отдельному договору)
Срок изготовления ГТЭС составляет 12 месяцев с момента получения всей необходимой информации в письменном виде от Заказчика (для обеспечения начала работ) и начала авансирования.
Монтаж ГТЭС выполняется силами Заказчика под шеф-надзором специалиста производителя или специалистами выездной бригады производителя. Предполагаемое время монтажа 1 месяц.
Пусконаладка ГТЭС выполняется специалистами выездной бригады в количестве 8 человек. Предполагаемое время пуско-наладки 1 месяц.
Обучение эксплуатации и техническому обслуживанию персонала Заказчика выполняется силами специалистов выездной бригады производителя или на территории завода в течение 15 дней.
Стоимость ГТЭС зависит от комплекта и условий поставки и формируется на основе заполненной Заказчиком анкеты.
