LRA= Ток при заторможенном роторе;

RLA= Ток номинальной нагрузки;

1.  Значения тока при заторможенном роторе (LRA) и тока номинальной нагрузки (RLA) указаны для одного компрессора;

2.  Плавкие двухэлементные предохранители со встроенной выдержкой времени или автоматические выключатели.

5



6



4



3



2



1

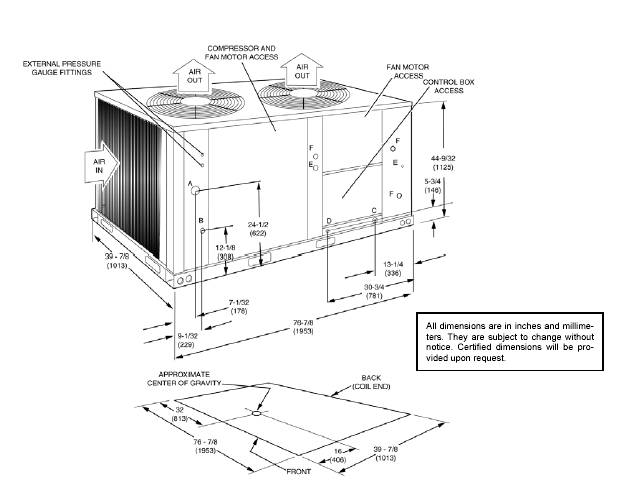

1- Фитинги для внешних манометров; 2- Доступ к электродвигателю вентилятора и компрессора; 3- Доступ к электродвигателю вентилятора; 4- Ориентировочное положение центра тяжести; 5- Задняя часть теплообменника; 6- Передняя сторона.

Все размеры указаны в дюймах и миллиметрах. Размеры могут быть изменены без предварительного уведомления. По запросу могут быть предоставлены сертифицированные чертежи с указанием точных размеров.

РИСУНОК 1 – РАЗМЕРЫ И СВОБОДНЫЕ ПРОСТРАНСТВА

ТАБЛИЦА 4: РАЗМЕРЫ СВОБОДНЫХ ПРОСТРАНСТВ

МЕСТО

РАЗМЕР СВОБОДНОГО ПРОСТРАНСТВА

Сверху1

120”/3048 мм

Передняя сторона (трубы и панели доступа)

30”/762 мм

Левая сторона

24”/610 мм

Правая сторона

24”/610 мм

Задняя сторона

24”/610 мм

Снизу2

0”/0 мм

(1)  Установки должны быть смонтированы на улице. Нависающие конструкции или листва деревьев и кустарников не должна создавать препятствия на пути выхода воздуха из конденсатора.

(2)  Если предусмотрена эксплуатация агрегата зимой, следует предусмотреть надлежащее расстояние с учетом ожидаемой высоты снежного покрова.

НЕ нашли? Не то? Что вы ищете?

ТАБЛИЦА 5: РАЗМЕРЫ ОТВЕРСТИЙ ВВОДА ТРУБ И КАБЕЛЕЙ

Назначение ввода

РАЗМЕР ПОДСОЕДИНЕНИЯ (дюймы /мм)

12-1/2 тонн

15-20 тонн

Линия всасывания

A

1-3/8/34.9 O. D.

2-1/8/53.9 O. D.

Жидкостная линия

В

5/8/15.8 O. D.

7/8/22.2 O. D.

Силовой кабель

С

2-1/8/53.9 KO

2-1/8/53.9 KO

Кабели регулирования

D

7/8/22.2 KO

7/8/22.2 KO

Кабели комплектующих элементов

E

7/8/22.2 KO

7/8/22.2 KO

Кабели комплектующих элементов

F

1-3/8/34.9 KO

1-3/8/34.9 KO

O. D.= Наружный диаметр

ТАБЛИЦА 6: ХОЛОДИЛЬНАЯ МОЩНОСТЬ И ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ КОМПРЕССОРНО-КОНДЕНСАТОРНОГО АГРЕГАТА

Модель

На всасывании компрессора

Температура наружного воздуха на входе конденсаторного теплообменника (°F)

Давление (фунт/кв. дюйм)

Темп. насыщения (°F)

65

75

85

95

105

115

125

MBH

кВт1

MBH

кВт1

MBH

кВт1

MBH

кВт1

MBH

кВт1

MBH

кВт1

MBH

кВт1

150

54.9

30

137

9.9

131

10.8

125

11.7

119

12.8

112

14

106

15.4

100

17

61.6

35

150

10.1

144

11

137

11.9

130

13

124

14.3

117

15.6

110

17.2

68.5

40

164

10.3

157

11.1

150

12.1

143

13.2

136

14.5

128

15.9

121

17.4

76.0

45

179

10.5

171

11.4

163

12.3

156

13.4

148

14.7

140

16.1

132

17.7

84.0

50

196

10.8

186

11.6

177

12.6

169

13.7

161

15

152

16.4

144

18

180

54.9

30

205

14.3

196

15.6

186

17.0

176

18.5

166

21.. 6

156

22.0

142

18

61.6

35

225

14.6

214

15.9

204

17.3

193

18.8

182

20.6

171

22.4

157

24.4

68.5

40

245

14.9

234

16.1

222

17.6

211

19.2

199

20.9

188

22.8

172

24.8

76.0

45

266

15.2

254

16.4

242

17.9

229

19.5

217

21.3

205

23.2

188

25.2

84.0

50

288

15.5

275

16.8

262

18.2

249

19.8

235

21.6

222

23.6

205

25.6

240

54.9

30

227

17.2

217

18.4

207

19.9

197

516

186

23.4

176

25.5

166

27.8

61.6

35

251

17.4

239

18.6

228

20.1

217

21.7

205

23.6

194

25.6

182

28.1

68.5

40

275

17.6

263

18.8

250

28.2

238

21.9

225

23.8

213

25.9

200

28.2

76.0

45

301

17.8

288

19

274

20.4

260

22.1

246

24

233

26.1

219

28.5

84.0

50

328

18.1

314

19.2

299

20.6

284

22.3

269

24.2

254

26.3

239

28.7

Модель

На всасывании компрессора

Температура наружного воздуха на входе конденсаторного теплообменника (°C)

Давление (кПа)

Темп. насыщения (°C)

20

25

30

35

40

45

50

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

кВт (теплов.)

кВт (входн)

150

365

-2

40

9.9

38

10.8

37

11.7

35

12.8

33

14

31

15.4

29

17

413

1

44

10.1

42

11

40

11.9

38

13

36

14.3

34

15.6

32

17.2

465

4

48

10.3

46

11.1

44

12.1

42

13.2

40

14.5

37

15.9

35

17.4

520

7

52

10.5

50

11.4

48

12.3

46

13.4

43

14.7

41

16.1

39

17.7

580

10

57

10.8

54

11.6

52

12.6

49

13.7

47

15

45

16.4

42

18

180

365

-2

60

14.3

57

15.6

54

17.0

52

18.5

49

22

46

22.0

42

24.1

413

1

66

14.6

63

15.9

60

17.3

57

18.8

53

20.6

50

22.4

46

24.4

465

4

72

14.9

69

16.1

65

17.6

62

19.2

58

20.9

55

22.8

50

24.8

520

7

78

15.2

74

16.4

71

17.9

67

19.5

64

21.3

60

23.2

55

25.2

580

10

84

15.5

81

16.8

77

18.2

73

19.8

69

21.6

65

23.6

60

25.6

240

365

-2

66

17.2

64

18.4

61

19.9

58

21.6

54

23.4

52

25.5

49

27.8

413

1

74

17.4

70

18.6

67

20.1

64

21.7

60

23.6

57

25.6

53

28.1

465

4

81

17.6

77

18.8

73

20.2

70

21.9

66

23.8

62

25.9

59

28.2

520

7

88

17.8

84

19

80

20.4

76

22.1

72

24

68

26.1

64

28.5

580

10

96

18.1

92

192

88

20.6

83

22.3

79

24.2

74

26.3

70

28.7

(1) Потребляемая мощность (кВт) в таблицах 6-12 указана с учетом мощности электродвигателей компрессора(ов) и вентиляторов конденсатора.
