Инструкция по установке на автомобили Honda

Инструкция по установке на автомобили Honda

Благодарим Вас за приобретение CAN aдаптера торговой марки CANMate.

CANMаte Frog - адаптер цифровой шины автомобиля стандарта CAN

Данное устройство предназначено только для профессиональной установки в условиях автосалонов и технических центров по установке дополнительного оборудования.

Назначение_________

CANMate Frog предназначен для простой и корректной установки автомобильной охранной системы и другого дополнительного оборудования на автомобили оборудованные цифровыми шинами стандарта CAN. Адаптер может, как управлять системами автомобиля через цифровую шину автомобиля, так и снимать информацию необходимую из цифровой шины. Возможности адаптера зависят от марки автомобиля и его комплектации.

Параметр	СaANMate F-01
Напряжение питания	0т 7 В до 25 В
Ток потребления в дежурном режиме	2.5 мА
Ток потребления в режиме передачи и чтения данных	30 мА
Количество входов управления	4
Количество статусных выходов	10

Технические параметры_______

Особенности работы и подключения

На автомобилях Nissan c системой без ключевого доступа (исключение Murano 2009 года и Teana), Toyota с системой Smart Entry, Mitsubishi Outlander XL доступно управление ЦЗ через CAN шину.

Система комфорт поддерживается только на моделях Toyota LC 200 и Mitsubishi Outlander XL.

На всех автомобилях нет датчика капота.

На автомобилях Mazda выводы 9 и 10 CAN адаптера не работают.

Назначение проводов в разъеме адаптера

Выходные аналоговые сигналы (к сигнализации или автомобилю)
1	белый	+	Тахометр
2	белый	+	Зажигание
3	белый	+	Педаль тормоза
4	белый	-	Дверь водителя
5	белый	-	Остальные двери
6	белый	-	Багажник
7	белый	-	Ручной тормоз
8	белый	-
9	белый	-	Штатная система в охране
10	белый	-	Штатная система в тревоге
Входные аналоговые сигналы (от автосигнализации)
11	коричневый	+	Не подключается
12	коричневый	-	Закрыть ЦЗ
13	коричневый	-	Открыть ЦЗ
14	коричневый	-	Не подключается
15
16
Входы для подключения к цепям питания и CAN шине
17	зеленый		CANH
18	синий		CANL
19	черный		Масса
20	красный		+12 В

Возможное место подключения к CAN шине автомобилях

Инструкция носит рекомендательный характер

Место подключение к CAN шине не влияет на работу CAN адаптера.

Допустимо подключаться в любом удобном месте

	CAN High	CAN Low	Место подключения
Civiс	Розовый		На разъеме замка зажигания.
Jazz	Светло зеленый		На разъеме замка зажигания.
CR-V	Розовый		На разъеме замка зажигания. Срава у блока предохранителей
Accord	Розовый	Голубой	На разъеме замка зажигания, левая кик панель
Legend
Pilot	Белый	Зеленый	На разъеме замка зажигания.

Honda Pilot

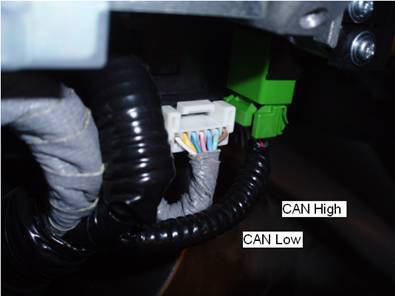

Honda Pilot CAN шина в жгуте рулевой колонке семипиновый зеленый разъем у замке. Витая пара

·  Белый CAN High

·  Зеленый CAN Low

Honda Accord 2008 года

Рулевая колока

Разъем за КИК панелью.

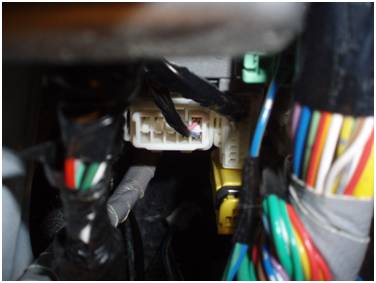

СAN шина в жгуте рулевой колонки белый семипиновый разъем на замке зажигания либо за левой КИК панелью разъем под блоком предохранителей Витая пара

Розовый CAN High

Голубой CAN Low
