Стальные трубопроводы с заводской ППУ теплогидроизоляцией (стр. 7 )

Skin – Неподвижная опора тип 1 Ст (159×5,0+2Æ25×3,2)-470×25-280-ППУ-ОЦ 355

Примечание:

Pmax – максимально допустимая нагрузка на элемент; 470×25 – диаметр и толщина опорного фланца

280 – диаметр оболочки.

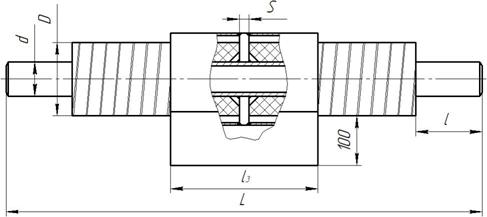

ТГИ. ППУ элемент неподвижной опоры тип 5 для

надземной и канальной прокладки с устройством

Skin-эффекта.

d	D, мм	L, кг	l3,мм	l5,мм	S, мм	Рмах, тн	Dсп, мм	m, кг	Типовое решение
57	250	1125	340	140	25	2,0	273	47,35	313.ТС-007.020-1
76	280	1125	340	165	25	3,0	325	58,02	313.ТС-007.020-1
89	280	1125	340	165	25	3,0	325	58,83	313.ТС-007.020-1
108	315	1125	340	190	25	5,0	377	71,73	313.ТС-007.020-1
114	315	1125	340	190	25	5,0	377	73,55	313.ТС-007.020-1
159	355	1125	340	190	25	5,0	377	80,30	313.ТС-007.020-1
219	450	1130	340	265	30	16,0	530	138,72	313.ТС-007.020-1
273	500	1130	340	265	30	24,0	530	151,17	313.ТС-007.020-1
325	560	1130	340	315	30	30,0	630	186,66	313.ТС-007.020-1
426	630	1140	340	360	40	40,0	720	243,21	313.ТС-007.020-1
530	800	1140	680	460	40	40,0	920	437,93	313.ТС-007.020-1
630	900	1150	680	510	50	50,0	1020	553,56	313.ТС-007.020-1
720	1000	1150	680	560	50	50,0	1120	623,33	313.ТС-007.020-1

Пример заказной спецификации элемента неподвижной опоры тип 5 для надземной прокладки Æ76 мм с двумя спутниками Æ25 мм:

Skin Неподвижная опора тип 5 для надземной прокладки

Ст (76×3,5+2Æ25×3,5)-325×25-280-ППУ-ОЦ 313.ТС-007.020-1

Примечание:

Pmax – максимально допустимая нагрузка на элемент; 325×25 – диаметр и толщина опорного фланца,

280 – диаметр оболочки;

Масса рассчитана с учетом двух спутников Ду25.

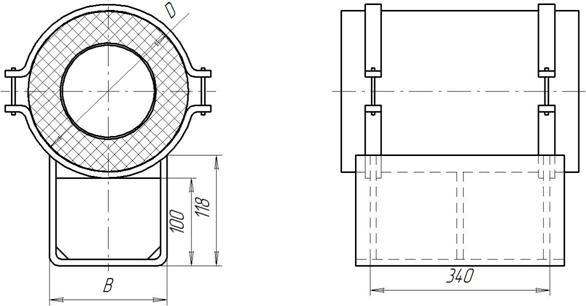

Скользящая хомутовая опора для трубопроводов.

Диаметр оболочки, мм	В, мм	S, мм	Масса, кг	Типовое решение
125	120	3	4,40	313.ТС-007.010
140	140	3	4,75	313.ТС-007.010
160	160	3	5,13	313.ТС-007.010
180	180	3	5,50	313.ТС-007.010
200	180	3	5,58	313.ТС-007.010
250	180	3	5,76	313.ТС-007.010
280	250	4	9,24	313.ТС-007.010
315	280	4	10,01	313.ТС-007.010
355	280	4	10,21	313.ТС-007.010
400	280	4	10,43	313.ТС-007.010
450	380	6	19,03	313.ТС-007.010
500	380	6	19,40	313.ТС-007.010
560	380	6	19,85	313.ТС-007.010
630	500	6	23,98	313.ТС-007.010
710	500	6	24,57	313.ТС-007.010
800	500	6	25,24	313.ТС-007.010
900	500	8	34,64	313.ТС-007.010

Пример заказной спецификации скользящей хомутовой опоры для трубопровода с диаметром оболочки 250 мм:
