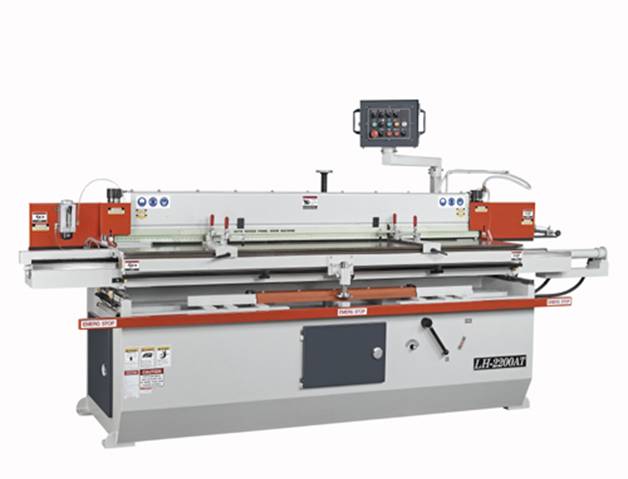

ПОЛУАВТОМАТЫ КОПИРОВАЛЬНО-ФРЕЗЕРНЫЕ

мод. «PF-1000», «PF-1400», «PF-2200», «PF-2600».

Предназначен для изготовления филенчатых дверей. Позволяет максимально механизировать наиболее сложную и трудоемкую операцию в мебельном производстве и исключить влияние человеческого фактора на качество готового изделия.

Отличительные особенности:

+ Наличие одновременно установленных 3-х шаблонов различной конфигурации, что позволяет легко переходить с одного типа арки на другой;

+ Изготовление каждого элемента филенчатой двери за один проход;

+ Многоуровневый шпиндель (до 4-х групп инструмента) позволяет быстро менять профиль не переставляя инструмента.

Производительность:

Сборная дверь из 5 компонентов – до 5 мин, одним оператором.

Мебельный фасад из 5 компонентов – до 2 мин, одним оператором.

Видео станка в работе:

http://www. *****/woodwork/gr_5/cat_34/st_171.php

Получаемые изделия

3 одновременно установленных шаблона

До 4-х групп одновременно установленного инструмента

Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А

Модель

«PF-1000»

«PF-1400»

«PF-2200»

«PF-2600»

Ширина обрабатываемой заготовки, мм

1 000

1 400

2 200

2 600

Толщина обрабатываемой заготовки, макс. мм

50

Диаметр шпиндельной насадки, мм

30

Диаметр устанавливаемых фрез, мм

100 ÷ 180

Диаметр обкатного ролика, мм

100

Скорость подачи, м/мин

РУЧНАЯ И ГИДРОПОДАЧА

Частота вращения шпинделя, об/мин

9 000

Мощность привода фрезы, кВт

7,5

7,5

13,5

13,5

Мощность гидропривода подачи, кВт

0,75

Габариты, м

2,0х1,0х1,5

2,4х1,0х1,5

3,5х1,0х1,5

4,6x1,0x1,6

Масса, кг

950

1020

1520

1620
