АИС-ЛКК. АРМ «Расчетчик клиента»

АИС-ЛКК. АРМ «Расчетчик клиента»

Руководство пользователя

00.02.00 04.02.2014

История изменений документа

Дата	Версия	Описание	Автор
16.02.2007	00.01.00	Исходная версия	Марданян Армен
19.02.2007	00.01.01	Корректировка документа	Сейнова Мария
22.02.2007	00.01.02	Корректировка документа	Марданян Армен
28.02.2007	00.01.03	Корректировка документа, добавлен раздел: 8 ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10»	Марданян Армен
23.03.2007	00.01.04	Корректировка документа, добавлен раздел: 4 ОПИСАНИЕ ИНТЕРФЕЙСА	Марданян Армен
02.04.2007	00.01.05	Корректировка документа	Марданян Армен
12.04.2007	00.01.06	Корректировка документа; обновлен раздел: 6 ВЫПОЛНЕНИЕ ОПЕРАЦИЙ В СИСТЕМЕ	Марданян Армен
17.05.2007	00.01.07	Корректировка документа	Сейнова Мария
25.05.2007	00.01.08	Добавлен раздел 3 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ	Сейнова Мария
24.10.2007	00.01.09	Корректировка документа, добавлен раздел 7 ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ	Марданян Армен
27.11.2007	00.02.00	Корректировка документа	Сейнова Мария

Содержание

1 Введение. 5

1.1 Область применения. 5

1.2 Краткое описание возможностей. 5

1.3 Уровень подготовки пользователя. 6

1.4 Перечень эксплуатационной документации, с которым необходимо ознакомиться пользователю.. 6

2 НАЗНАЧЕНИЕ И УСЛОВИЯ ПРИМЕНЕНИЯ. 7

2.1 Назначение. 7

2.2 Условия применения. 7

2.3 Порядок обработки данных в Системе. 8

3 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. 9

4 ОПИСАНИЕ ИНТЕРФЕЙСА. 10

4.1 Общее описание. 10

4.2 Осуществление навигации в Системе. 10

4.3 Описание типов полей. 11

4.4 Осуществление поиска в Системе. 13

5 ПОДГОТОВКА К РАБОТЕ. 15

6 ВЫПОЛНЕНИЕ ОПЕРАЦИЙ В СИСТЕМЕ. 17

6.1 Просмотр уведомлений о поступивших на утверждение документах. 17

6.2 Просмотр списка плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10» 19

6.3 Просмотр списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам выбранного плательщика. 21

6.3.1 Закладка «Абоненты». 22

6.3.2 Закладка «Договор». 24

6.4 Операции с формой ведомости фактического потребления ЭЭ «ПРОМ10». 25

6.4.3 Просмотр ведомости фактического потребления ЭЭ «ПРОМ10». 25

6.4.4 Утверждение ведомости фактического потребления ЭЭ «ПРОМ10». 26

6.4.5 Печать ведомости фактического потребления ЭЭ «ПРОМ10». 28

6.5 Просмотр списка плательщиков по заявкам на ППП. 29

6.6 Просмотр списка заявок на ППП по абонентам выбранного плательщика. 30

6.7 Операции с заявкой на плановое почасовое потребление (заявкой на ППП) 32

6.7.1 Просмотр заявки на ППП. 32

6.7.2 Создание новой заявки на ППП. 34

6.7.3 Редактирование заявки на ППП. 35

6.7.4 Копирование заявки на ППП. 35

6.7.5 Утверждение заявки на ППП. 36

6.7.6 Экспорт заявок на ППП. 36

6.8 Управление регистрацией клиентов. 37

6.8.1 Регистрация плательщика. 37

6.8.2 Регистрация абонента. 43

6.9 Слияние плательщиков. 46

6.10 Формирование отчетов. 50

6.11 Завершение сеанса работы в Системе. 54

7 ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП. 56

8 ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10». 58

1  Введение

1.1  Область применения

Подсистема АРМ «Расчетчик клиента» входит в состав Автоматизированной Информационной Системы «Личный Кабинет Клиента» (АИС «ЛКК», Система) и доступен только для уполномоченных сотрудников МЭС.

Подсистема ЛКК АРМ «Расчетчик клиента» (далее Подсистема, АРМ «Расчетчик клиента») позволяет сотруднику МЭС производить действия, связанные с обработкой поступающей от абонентов информации по фактическому потреблению ЭЭ – формы показаний приборов учёта «ПРОМ 10» (для всех зарегистрированных в системе абонентов), а также обработкой информации по плановому потреблению ЭЭ – формы заявок на плановое почасовое потребление (заявки на ППП).

1.2  Краткое описание возможностей

В АРМ «Расчётчик клиента» реализован следующий функционал:

-  уведомление Расчетчиков - ответственных сотрудников МЭС о поступивших на утверждение ведомостях по формам «ПРОМ10»;

-  поиск и фильтрация по списку абонентов/ плательщиков, ведомых расчетчиком - ответственным сотрудником МЭС;

-  контроль показаний по фактическому потреблению ЭЭ абонентами;

-  утверждение/ отклонение направленных абонентами ведомостей «ПРОМ10» с оповещением клиента об изменении статуса созданного им документа;

-  Создание, заполнение, редактирование, сохранение и утверждение «заявок на ППП»;

-  управление регистрацией клиентов (регистрация и изменение регистрационных данных клиентов – абонентов и плательщиков);

-  слияние плательщиков;

-  формирование отчетов;

-  предоставление справочной информации.

1.3  Уровень подготовки пользователя

Пользователи АРМ «Расчётчик клиента», должен обладать следующими знаниями и навыками:

-  соответствующая квалификация в предметной области;

-  знание правил ведения и утверждения ведомости «ПРОМ 10»/ «заявок на ППП»;

-  опыт работы в сети Internet, с приложениями, использующими Web-интерфейс, Интернет-браузером.

1.4  Перечень эксплуатационной документации, с которым необходимо ознакомиться пользователю

Пользователи, эксплуатирующие Подсистему, должны быть ознакомлены с данным руководством пользователя программного обеспечения АИС-ЛКК АРМ «Расчетчик клиента».

А также, Пользователи, эксплуатирующие Подсистему, должны приобрести навыки работы с Подсистемой в ходе обучения (консультаций), организуемого Бизнес Интегратор».

2  НАЗНАЧЕНИЕ И УСЛОВИЯ ПРИМЕНЕНИЯ

2.1  Назначение

Подсистема предназначена для обеспечения возможности оперативного сбора, анализа и контроля поступающей от Абонентов информации по фактическому потреблению электроэнергии по формам «ПРОМ10», а также ввода показаний планируемого потребления ЭЭ.

В рамках Подсистемы участником процесса учета и контроля фактического потребления ЭЭ является Расчетчик – сотрудник МЭС, ответственный за учет и контроль фактического потребления ЭЭ.

АРМ «Расчетчик клиента» обеспечивает:

-  современную технологию обслуживания клиентов;

-  сокращение времени ввода показаний счетчиков с ведомостей;

-  исключение ручного ввода показаний счетчиков с ведомостей операторами;

-  повышение качества исходной информации для проведения расчетов за электропотребление.

2.2  Условия применения

При работе с системой не рекомендуется использовать стандартные кнопки браузера для обновления страницы, перехода на предыдущую страницу, перехода на следующую страницу (см. Рис. 1).

Рис. 1 – Стандартные кнопки браузера

Необходимо использовать навигацию, реализованную в Системе (см. п.4.2).

Для обновления данных на странице, достаточно перейти на другую закладку (в другой раздел системы), после чего вернуться в нужный Вам раздел, на нужную страницу.

2.3  Порядок обработки данных в Системе

Процесс обработки данных о фактическом и планируемом потреблении Пользователями при помощи Подсистемы осуществляется следующим образом:

-  Новая форма ведомости фактического потребления электроэнергии «ПРОМ10» для абонента создается в биллинговой системе и направляется абоненту/ плательщику на заполнение со статусом «Создан»;

-  Абонент/ плательщик заполняет форму и сохраняет ведомость фактического потребления электроэнергии «ПРОМ10» со статусом «Создан»;

-  Абонент/ плательщик утверждает сохраненную или скорректированную форму ведомости фактического потребления электроэнергии «ПРОМ10», ведомости присваивается статус «Утвержден абонентом»/ «Утвержден плательщиком», после чего Подсистема направляет уведомление расчетчику – ответственному сотруднику МЭС;

-  После утверждения ведомости абонентом/ плательщиком ведомость направляется на согласование и контроль расчетчику. Утвержденная абонентом ведомость становится доступна для просмотра сотруднику МЭС и недоступна для изменения абоненту/ плательщику;

-  Сотрудник МЭС просматривает и утверждает ведомость в Подсистеме «АРМ «Расчетчик клиента». Ведомости присваивается статус «Утверждена сотрудником МЭС». Абоненту и плательщику направляется уведомление по электронной почте и системное оповещение. Ведомость становится недоступна для просмотра сотруднику МЭС;

-  В случае если сотрудник МЭС отклоняет утвержденную абонентом ведомость, абоненту и плательщику направляется уведомление об отклонении ведомости. Если сотрудник МЭС отклоняет утвержденную плательщиком ведомость, плательщику направляется уведомление об отклонении ведомости. Ведомости присваивается статус «Отклонена сотрудником МЭС». Ведомость становится доступна абоненту / плательщику для корректировки. После корректировки ведомости абонент / плательщик повторно утверждает ведомость.

3  ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Для работы с АИС «ЛКК» пользователь должен иметь подключение к сети Интернет каналом связи со скоростью не менее 128 кбит/сек (рекомендуется – 256 кбит/сек и более).

Для загрузки и отображения какой-либо одной рабочей веб-страницы Подсистемы на клиентской рабочей станции необходима загрузка входящего Интернет-траффика размерами от 70 до 250 кбайт.

На клиентской рабочей станции должен быть установлен один из следующих Интернет-браузеров:

-  Internet Explorer 6.0;

-  Mozilla Firefox 1.5.

Клиентская рабочая станция должна иметь следующие технические характеристики:

-  процессор не ниже Pentium IV 2800 МГц;

-  оперативная память не менее 512 Мб;

-  адаптер Ethernet не менее 100 Мбит/с;

-  цветной монитор с диагональю не менее 17'';

-  жесткий диск не менее 60 ГБ.

4  ОПИСАНИЕ ИНТЕРФЕЙСА

4.1  Общее описание

При осуществлении авторизованного входа в Систему АИС «ЛКК» для пользователя Подсистемы ЛКК АРМ «Расчетчик клиента» открывается стартовая страница его ЛК (Личного кабинета Расчетчика).

Имя Пользователя АРМ «Расчетчик клиента» - ответственного сотрудника МЭС и наименование его отделения отображаются в верхней части рабочего окна Подсистемы (1).

В правом нижнем углу рабочего окна расположена ссылка «Служба поддержки» (2). По данной ссылке доступна возможность связи со службой поддержки (см. Рис. 2).

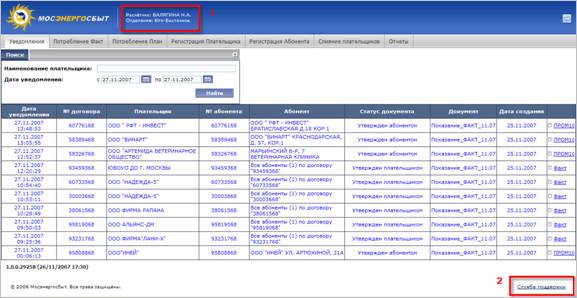

Рис. 2 - Стартовая страница ЛКК АРМ «Расчетчик клиента»

4.2  Осуществление навигации в Системе

В верхней части рабочей области личного кабинета Расчетчика расположены закладки рабочих разделов Системы:

-  Уведомления;

-  Потребление Факт;

-  Потребление План;

-  Регистрация Плательщика;

-  Регистрация Абонента;

-  Слияние плательщиков;

-  Отчеты.

Переход к каждому из разделов осуществляется щелчком левой кнопки мыши по области соответствующей закладки (см. Рис. 3).

Рис. 3 - Закладки рабочих разделов Системы

Для перемещения по страницам списка используется строка навигации. Строка навигации позволяет переходить к предыдущей / следующей странице списка (ссылки «предыдущая» / «следующая») и к определенной странице списка (ссылки на номера страниц списка) (см. Рис. 4).

Рис. 4 - Строка для навигации по страницам списка

4.3  Описание типов полей

Для осуществления рабочих операций с содержимым разделов в Системе предусмотрены следующие типы полей:

-  простое поле;

Ввод необходимых данных в такое поле производится вручную. Ввод необходимых данных в такое поле производится вручную. Простое поле может быть числовым или текстовым (см. Рис. 5, Рис. 6).

Рис. 5 - Поле ввода «Текст»

Рис. 6 - Поле ввода «Число»

-  поле с ниспадающим списком;

Значения в поле задаются при выборе необходимых параметров в ниспадающем списке. Ниспадающий список активируется при нажатии на кнопку (см. Рис. 7).

Рис. 7 - Пример поля ввода с выпадающим списком

-  поле «Дата»;

Значения дат в данном поле можно задать вручную, а также с помощью меню «Календарь», активируемого при нажатии на пиктограмму (см. Рис. 8, Рис. 9).

Рис. 8 - Поле ввода «Дата»

Рис. 9 - Всплывающее меню «Календарь»

-  поле «Чек-бокс».

В данном поле значения задаются путем проставления отметки щелчком мыши по области поля. Проставленная отметка отображается, как символ «галочка» (см. Рис. 10).

Рис. 10 - Пример поля «Чек-бокс»

-  поле «Радио-кнопка»

В данном поле осуществляется выбор одного из предложенных вариантов путем проставления отметки в области поля.

Рис. 11 – Пример поля «Радио-кнопка»

4.4  Осуществление поиска в Системе

Для осуществления поиска документов (уведомлений, ведомостей, направленных на утверждение абонентами/плательщиками, договоров плательщиков) в Системе используются различные фильтры поиска (примеры см. на Рис. 12, Рис. 13, Рис. 14).

Рис. 12 - Фильтр поиска (1)

Рис. 13 - Фильтр поиска (2)

Рис. 14 - Фильтр поиска (3)

Для осуществления поиска и сортировки документов по дате введите требуемые значения дат или щелкните по пиктограмме рядом с полем «Дата» в фильтре и с помощью меню «Календарь» задайте дату или диапазон дат изменения документа (выбор дат «по умолчанию»: текущий отчетный период). После выбора необходимого диапазона дат нажмите на кнопку «Найти», расположенную рядом в поле фильтра поиска.

Для осуществления поиска и сортировки документов по текстовым и числовым параметрам используйте соответствующие поля ввода «Текст», «Число» или поля ввода с ниспадающим списком значений для выбора и задания необходимых параметров, после чего нажмите на кнопку «Найти», расположенную рядом в поле фильтра поиска.

5  ПОДГОТОВКА К РАБОТЕ

Авторизованный доступ к АРМ «Расчётчик клиента» предоставляется только прошедшим процедуру аутентификации пользователям, при условии явного разрешения на доступ к функциональности Подсистемы в профиле Пользователя.

Для этого, в целях защиты информации, каждому Пользователю - Расчетчику, ответственному за учет и контроль фактического потребления ЭЭ, в Системе присваивается уникальное имя и пароль.

После этого зарегистрированный администратором в Системе Пользователь - Сотрудник МЭС имеет право на вход в АРМ «Расчётчик клиента».

Для входа в Подсистему перейдите по соответствующей ссылке (URL-адрес АИС-ЛКК) в адресной строке Вашего Интернет-браузера.

После этого введите в окне авторизации свои логин и пароль (см. Рис. 15) и нажмите на кнопку «Регистрация» («Login»).

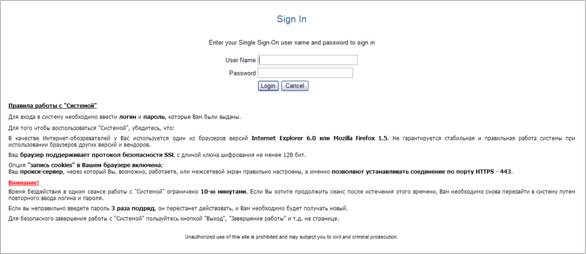

Рис. 15 - Авторизация в Системе

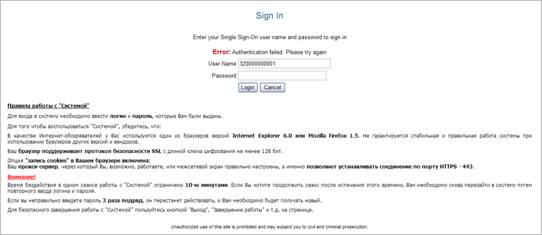

В случае если логин и пароль введены неверно, и авторизация в Системе не произведена, то отобразится окно сообщения об ошибке выполнения операции доступа к Системе (см. Рис. 16).

Рис. 16 - Ошибка выполнения операции доступа к Системе

В случае если Вы обладаете необходимыми правами и успешно авторизованы в Системе, Вы будете направлены Системой непосредственно в Ваш ЛК (Личный кабинет Расчетчика) в Подсистеме ЛКК АРМ «Расчётчик клиента».

6  ВЫПОЛНЕНИЕ ОПЕРАЦИЙ В СИСТЕМЕ

6.1  Просмотр уведомлений о поступивших на утверждение документах

На стартовой странице Подсистемы ЛКК АРМ «Расчётчик клиента» (см. Рис. 17) отображается информация по закладке Уведомления на панели закладок (1) в верхней части рабочей области окна Системы.

На странице в виде списка отображаются уведомления о статусе документов, обработанных в Системе абонентами / плательщиками. Список отсортирован по дате поступления последнего уведомления и содержит следующие поля:

-  Дата получения уведомления;

-  Номер договора;

-  Имя плательщика в Системе;

-  Номер абонента, привязанного к плательщику;

-  Имя абонента, привязанного к плательщику;

-  Статус полученного от абонента / плательщика уведомления («Утвержден абонентом» / «Утвержден плательщиком»);

-  Наименование документа, утвержденного абонентом/ плательщиком;

-  Дата создания документа;

-  Поле со ссылками «ПРОМ10»/ «Факт» (3), служащими для обеспечения возможности просмотра документов / списков документов.

Чтобы отсортировать список по какому-либо из его полей, щелкните по заголовку соответствующего столбца для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов воспользуйтесь полем фильтра поиска (2) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по Вашему запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

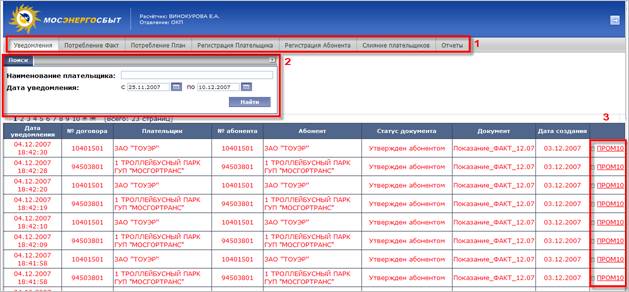

Рис. 17 - Личный кабинет Расчетчика. Закладка «Уведомления»

Чтобы перейти к просмотру списка утвержденных плательщиком ведомостей «ПРОМ10» (см. Рис. 18) в соответствующей строке щелкните по ссылке Факт в последнем столбце рабочей таблицы.

Рис. 18 - Личный кабинет Расчетчика. Закладка «Уведомления». Просмотр списка утвержденных Абонентом/Плательщиком ведомостей «ПРОМ10»

Далее чтобы просмотреть ведомость «ПРОМ10» (см. ниже п. п. 6.4 «Операции с формой ведомости фактического потребления ЭЭ «ПРОМ10») в соответствующей строке щелкните по ссылке просмотр в последнем столбце рабочей таблицы.

Если ведомость утверждена абонентом, то переход к ее просмотру осуществляется из списка уведомлений по ссылке ПРОМ10 (см. Рис. 17).

Если ведомости утверждает плательщик, то в уведомлениях у расчетчика в столбце «Абонент» отображаются сообщения следующего типа:

­  «Все абоненты (<кол-во абонентов>) по договору “<номер договора>”», когда утверждены ведомости всех абонентов по договору. Шрифт такого уведомления окрашен черным цветом.

­  «<кол-во абонентов> абон. из <кол-во абонентов всего по договору> по договору “<номер договора>”», когда утверждено несколько ведомостей из общего количества ведомостей абонентов по договору. Шрифт такого уведомления окрашен желтым цветом.

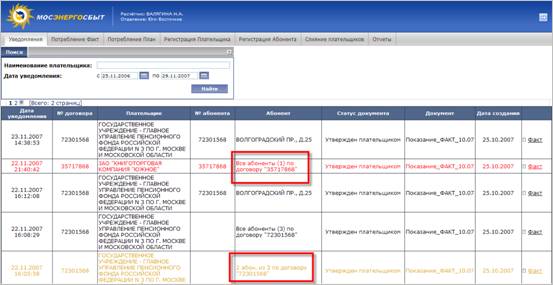

Рис. 19 – Отображение уведомлений от плательщиков

Примечание: При отклонении ведомости расчетчиком, шрифт соответствующего уведомления становится красным. При утверждении ведомости расчетчиком, шрифт соответствующего уведомления становится синим.

6.2  Просмотр списка плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10»

Для просмотра списка плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10» (см. Рис. 20) щелкните по закладке Потребление Факт на панели закладок (1) в верхней части рабочей области окна Системы.

Список плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10» представляет собой список плательщиков, привязанных к определенному расчетчику. Список отсортирован по значениям поля «Номер договора» по возрастанию и содержит следующие поля:

-  Наименование плательщика;

-  Номер договора;

-  Дата заключения договора;

-  Вид договора;

-  Поле со значками / ссылками – «Просмотр» (4), служащими для обеспечения возможности просмотра списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам плательщика

Чтобы отсортировать список по какому-либо из его полей, щелкните по заголовку соответствующего столбца для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (2) (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов воспользуйтесь полем фильтра поиска (2) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по Вашему запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

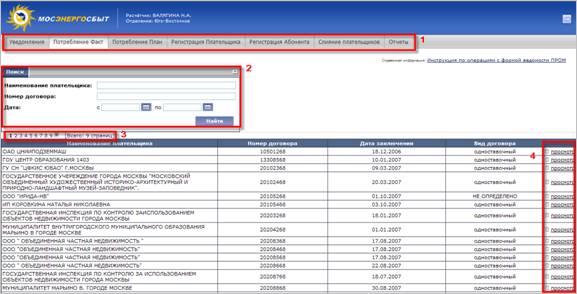

Рис. 20 - Личный кабинет Расчетчика. Закладка «Потребление Факт». Просмотр списка плательщиков по ведомостям «ПРОМ10»

6.3  Просмотр списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам выбранного плательщика

Для просмотра списка форм ведомостей фактического потребления ЭЭ «ПРОМ10» в разрезе абонентов выбранного плательщика (см. Рис. 21) щелкните по пиктограмме / ссылке в последнем столбце рабочей таблицы списка ведомостей «ПРОМ10» (см. п. п. 6.2 «Просмотр списка плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10»).

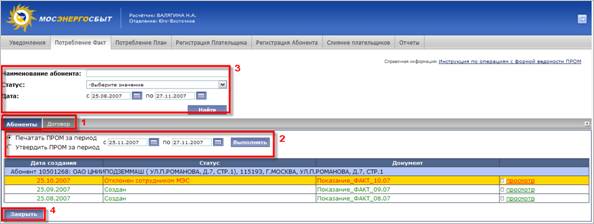

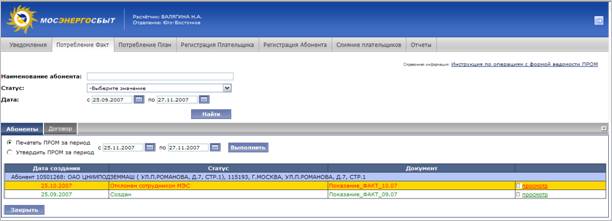

Рис. 21 – Список ведомостей ПРОМ10 абонентов выбранного плательщика

Информация по списку ведомостей фактического потребления ЭЭ «ПРОМ10» в разрезе абонентов выбранного плательщика доступна для просмотра по двум закладкам списка: Закладка «Абоненты» и Закладка «Договор» (см. ниже п. п.6.3.1, ниже п. п.6.3.2).

6.3.1  Закладка «Абоненты»

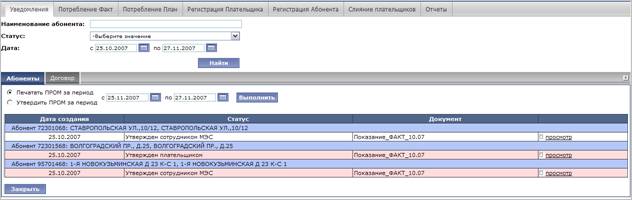

На данной странице (см. Рис. 22) отображается список ведомостей фактического потребления электроэнергии «ПРОМ10» в разрезе абонентов выбранного плательщика – Закладка «Абоненты» на панели закладок (1) в верхней части области просмотра.

Список форм фактического потребления ЭЭ «ПРОМ10» выбранного плательщика представлен в разрезе привязанных к нему абонентов и содержит следующие поля:

-  Наименование абонента, адрес абонента;

-  Дата создания документа (ведомости фактического потребления ЭЭ «ПРОМ10»);

-  Статус документа («Создан», «Утвержден абонентом» / «Утвержден плательщиком», «Утвержден Сотрудником МЭС» / «Отклонен Сотрудником МЭС», «Проведен расчет»);

-  Название документа;

-  Поле со значками / ссылками – «Просмотр», служащими для обеспечения возможности просмотра форм ведомостей «ПРОМ 10»

Документы (ведомости) со статусом «Создан» в списке выделяются зеленым цветом шрифта, со статусом «Отклонен сотрудником МЭС» – красным цветом шрифта. Строки документов (ведомостей), по которым предварительный расход превышает договорную величину, подсвечены розовым цветом. А строки ведомостей, в которых указана замена счетчика, подсвечены желтым цветом.

Чтобы отсортировать список по какому-либо из его полей, щелкните по заголовку соответствующего столбца для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

Для осуществления поиска документов воспользуйтесь полем фильтра поиска (3) (см. п. п. 4.4 Осуществление поиска в Системе). Результаты поиска по Вашему запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

Для проведения операций с ведомостью используйте соответствующее поле фильтра (2).

Для того чтобы утвердить ведомости «ПРОМ 10» за определенный период установите переключатель в положение «Утвердить ПРОМ за период», введите в соответствующие поля требуемые значения дат или щелкните по пиктограмме рядом с полем «Дата» в фильтре и с помощью меню «Календарь» диапазон дат изменения документов (выбор дат «по умолчанию»: текущий отчетный период). После выбора необходимого диапазона дат нажмите на кнопку «Выполнить», расположенную рядом в поле фильтра.

Для того чтобы вывести на экран печатные формы ведомостей «ПРОМ 10» за определенный период установите переключатель в положение «Печатать ПРОМ за период», введите в соответствующие поля требуемые значения дат или щелкните по пиктограмме рядом с полем «Дата» в фильтре и с помощью меню «Календарь» диапазон дат изменения документов (выбор дат «по умолчанию»: текущий отчетный период). После выбора необходимого диапазона дат нажмите на кнопку «Выполнить», расположенную рядом в поле фильтра.

Для отмены и возврата к просмотру списка форм фактического потребления ЭЭ «ПРОМ10» в разрезе плательщиков нажмите на кнопку «Закрыть» (4) расположенную в нижней части рабочей формы.

Рис. 22 - Список форм фактического потребления ЭЭ «ПРОМ10» в разрезе абонентов выбранного плательщика

6.3.2  Закладка «Договор»

Для отображения информации по просматриваемому договору оказания услуг электроснабжения (см. Рис. 18) щелкните по закладке «Договор» на панели закладок (1) в верхней части области просмотра.

В верхней части формы под закладкой «Договор» указаны следующие данные по договору (2):

-  имя плательщика в Системе;

-  отделение;

-  номер договора;

-  дата заключения;

-  тип договора.

В таблице ниже отображается информация по общему расходу абонентов плательщика по договору за период (3). Список отсортирован по отчетным календарным периодам (месяцам) по убыванию и содержит следующие поля:

-  Период (даты приведены в формате «мм/гг»);

-  кВт*ч (расход по активным счетчикам);

-  кварч (расход по реактивным счетчикам).

Для осуществления поиска документов используйте фильтр поиска (4) (см. п. п. 4.4 «Осуществление поиска в Системе»). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями.

Для перемещения по страницам списка используйте строку навигации (см. п. п. 4.2 «Осуществление навигации в Системе»).

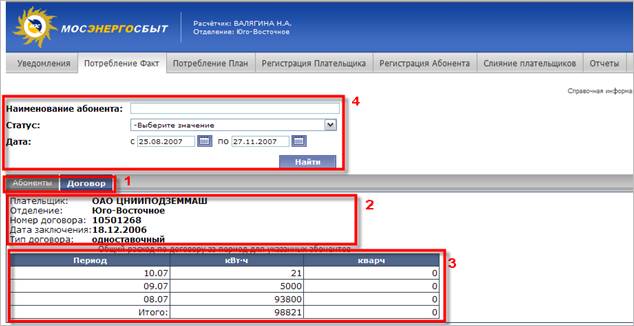

Рис. 23 - Просмотр информации по договору оказания услуг электроснабжения

6.4  Операции с формой ведомости фактического потребления ЭЭ «ПРОМ10»

Для контроля состояния ведомостей, создаваемых в Системе, после ввода абонентом показаний приборов учета в электронную форму «ПРОМ10» и ее утверждения, расчетчику - ответственному сотруднику МЭС направляется системное уведомление (см. п. п. 6.1 Просмотр уведомлений о поступивших на утверждение документах).

6.4.3  Просмотр ведомости фактического потребления ЭЭ «ПРОМ10»

Для просмотра формы ведомости фактического потребления ЭЭ «ПРОМ10» (см. Рис. 24) щелкните по соответствующей пиктограмме / ссылке в последнем столбце рабочей таблицы списка ведомостей фактического потребления электроэнергии «ПРОМ10» в разрезе абонентов плательщика (см. Рис. 22 п. п.6.3.1 п. п.6.3 Просмотр списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам выбранного плательщика).

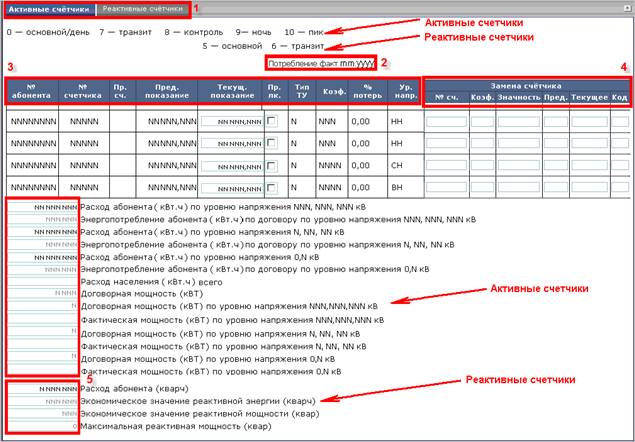

Рис. 24 - Форма ведомости фактического потребления ЭЭ «ПРОМ10»

Если в ведомости текущие показания имеют меньшие значения, чем предыдущие показания (например, при переходе счетчика через «ноль»), то они выделяются синим цветом шрифта.

6.4.4  Утверждение ведомости фактического потребления ЭЭ «ПРОМ10»

После проведения операций текущего анализа информации, содержащейся в просматриваемой ведомости (см. п. п.6.4.3 Просмотр ведомости фактического потребления ЭЭ «ПРОМ10»), для того чтобы утвердить направленную абонентом / плательщиком ведомость, нажмите на кнопку «Утвердить», для того чтобы закрыть или отклонить ее – нажмите на кнопку «Закрыть» или «Отклонить» в области функций формы просмотра ведомости фактического потребления ЭЭ «ПРОМ10» (см. Рис. 25). В случае отклонения ведомости указывается причина в соответствующем поле (см. Рис. 26).

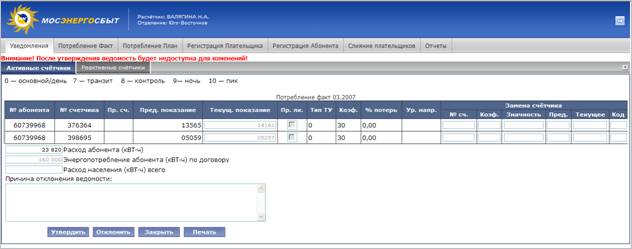

Рис. 25 - Область функций формы просмотра ведомости «ПРОМ10»

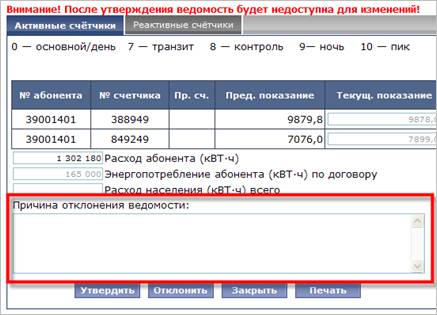

Рис. 26 – Причина отклонения ведомости

Для того чтобы утвердить ведомость «ПРОМ10» за необходимый отчетный период из списка форм «ПРОМ10» в разрезе абонентов плательщика (см. Рис. 22 п. п.6.3.1 п. п.6.3 Просмотр списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам выбранного плательщика) убедитесь, что в поле переключателя «Утвердить ПРОМ за период» проставлена отметка, щелкните по пиктограмме рядом с полем фильтра «Дата» и задайте диапазон дат для утверждения ведомости.

После выбора необходимого диапазона дат нажмите на кнопку «Выполнить», расположенную рядом в поле фильтра.

При этом в соответствии с порядком обработки данных (см. п. п. 2.3 «Порядок обработки данных в Системе»), ведомости фактического потребления ЭЭ «ПРОМ10», имеющие статус «Утвержден абонентом»/ «Утвержден плательщиком» доступны Пользователю - Расчетчику для просмотра, утверждения и отклонения.

Соответственно, ведомости фактического потребления ЭЭ «ПРОМ10», имеющие статус «Создан»/ «Утвержден Сотрудником МЭС»/ «Отклонен Сотрудником МЭС» доступны Пользователю - Расчетчику только для просмотра.

6.4.5  Печать ведомости фактического потребления ЭЭ «ПРОМ10»

После проведения операций текущего анализа информации, содержащейся в просматриваемой ведомости (см. п. п.6.4.3 Просмотр ведомости фактического потребления ЭЭ «ПРОМ10»), для того чтобы распечатать сформированную форму ведомости нажмите на кнопку «Печать» в области функций формы просмотра ведомости фактического потребления ЭЭ «ПРОМ10» (см. Рис. 27).

Рис. 27 - Область функций формы просмотра ведомости «ПРОМ10»

Для того чтобы сформировать и распечатать форму ведомости «ПРОМ10» за необходимый отчетный период (см. Рис. 28) из списка форм «ПРОМ10» в разрезе абонентов плательщика (см. Рис. 22 п. п.6.3.1 п. п.6.3 Просмотр списка форм фактического потребления ЭЭ «ПРОМ10» по абонентам выбранного плательщика) убедитесь, что в поле переключателя «Печатать ПРОМ за период» проставлена отметка, щелкните по пиктограмме рядом с полем фильтра «Дата» и задайте диапазон дат формирования ведомости для печати.

После выбора необходимого диапазона дат нажмите на кнопку «Выполнить», расположенную рядом в поле фильтра.

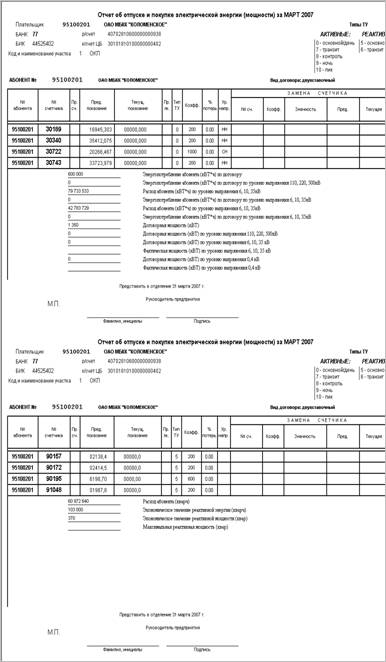

Рис. 28 - Пример печатной формы ведомости фактического потребления ЭЭ «ПРОМ10»

6.5  Просмотр списка плательщиков по заявкам на ППП

Для просмотра списка плательщиков в разрезе заявок на ППП (см. Рис. 29) щелкните по закладке Потребление План на панели закладок в верхней части рабочей области окна Системы.

Представление списка плательщиков в разрезе заявок на ППП и операции с ним аналогичны описанным выше в п. п. 6.2 «Просмотр списка плательщиков по ведомостям фактического потребления ЭЭ «ПРОМ10».

Рис. 29 - Личный кабинет Расчетчика. Закладка «Потребление План». Просмотр списка плательщиков. Заявки на ППП

6.6  Просмотр списка заявок на ППП по абонентам выбранного плательщика

Для просмотра списка заявок на ППП в разрезе абонентов выбранного плательщика, а также информации по соответствующему договору оказания услуг электроснабжения (см. Рис. 29) щелкните по ссылке просмотр в последнем столбце рабочей таблицы списка плательщиков (см. п. п. 6.5 «Просмотр списка плательщиков по заявкам на ППП»)

На открывшей странице на закладке «Потребление план» отображается список абонентов плательщика и список заявок на ППП по каждому из них (2). Если перейти на закладку «Договор», то можно просмотреть информацию по выбранному договору Плательщика (см. Рис. 30).

Рис. 30 – Закладка «Потребление План». Информация о договоре

Для осуществления поиска документов используйте фильтр поиска (1) (см. п. п.4.4 «Осуществление поиска в Системе»). Результаты поиска по запросу будут отображены в виде аналогичной таблицы с такой же структурой и полями как на Рис. 31.

В строке с наименованием и номером абонента располагается ссылка для создания нового документа (новой заявки на ППП) этого абонента и ссылка «экспорт заявок» (3).

Список заявок на ППП отсортирован по значениям поля «Документ», т. е. по дате, на которую составляется заявка, и содержит следующие поля:

-  Дата создания документа;

-  Дата изменения документа;

-  Статус документа в Системе («Создан абонентом» / «Утвержден абонентом / «Создан плательщиком» / «Утвержден плательщиком» / «Создан сотрудником МЭС» / «Утвержден сотрудником МЭС»);

-  Наименование документа;

-  Поля со ссылками – просмотр (4) и копировать (5), служащими для проведения операций просмотра/редактирования и копирования документов.

Чтобы отсортировать список по какому-либо из его полей, щелкните по полю столбца в таблице для осуществления сортировки записей по возрастанию, при повторном щелчке будет произведена сортировка по убыванию.

Для перемещения по страницам списка используйте строку навигации (см. п. п.4.2 «Осуществление навигации в Системе»).

Для того чтобы закрыть список заявок абонентов выбранного договора и перейти к списку плательщиков Расчетчика используется кнопка «Закрыть» (6).

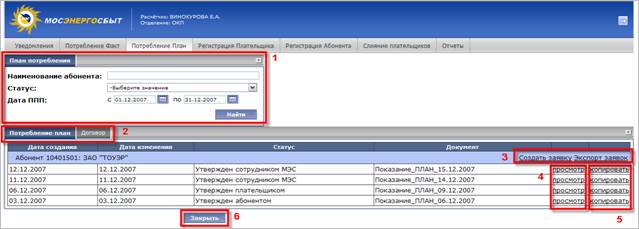

Рис. 31 - Список заявок на ППП. Закладка «Потребление План»

6.7  Операции с заявкой на плановое почасовое потребление (заявкой на ППП)

6.7.1  Просмотр заявки на ППП

Для просмотра заявки на ППП (см. Рис. 32) щелкните по соответствующей ссылке просмотр в последнем столбце рабочей таблицы списка заявок на ППП (см. п. п. 6.6 «Просмотр списка заявок на ППП по абонентам выбранного плательщика»).

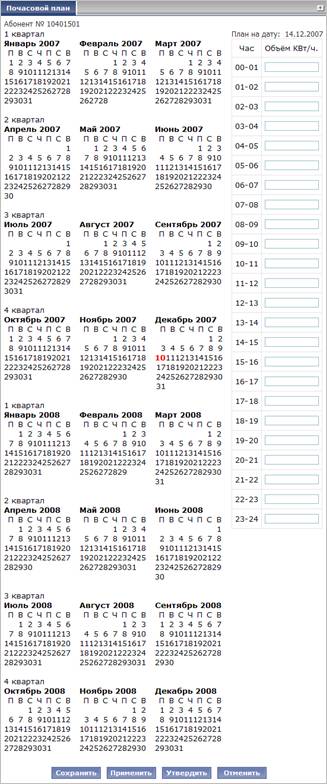

Рис. 32 - Форма заявки на ППП

6.7.2  Создание новой заявки на ППП

Внимание! Расчетчик может создать заявку на ППП (на конкретную дату) после 12:00 за два дня до операционных суток и далее до даты окончания расчетного периода (последнего дня месяца) плюс два дня.

Для создания новой заявки на ППП, щелкните по ссылке Создать заявку, находящейся справа в строке с наименованием абонента в таблице «Потребление план» (см. Рис. 31).

Заявка на ППП (см. п.7 «ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП») предназначена для осуществления возможности отображения Пользователю – Расчетчику, а также занесения им показаний по плановым почасовым расходам ЭЭ за сутки.

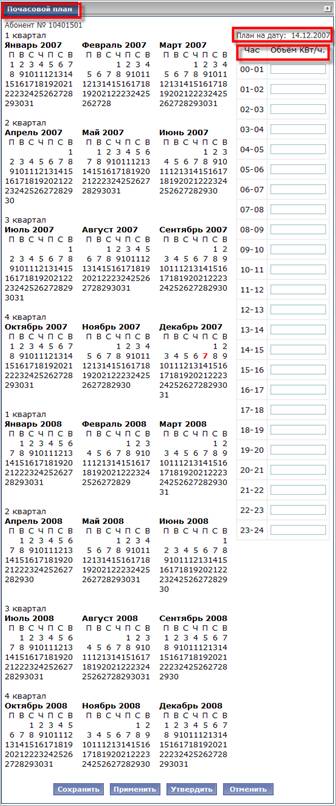

Открытая для просмотра, заполнения или редактирования форма заявки на ППП отображает пустой (новый) или заполненный документ – календарный план потребления электроэнергии.

Для создания заявки на ППП на определенную дату отметьте ее щелчком мыши в календаре слева и составьте необходимый почасовой план потребления на выбранную дату в поле справа. По умолчанию заявка создается на первую свободную дату.

Внимание! Не возможно создание более одной формы на определенную дату. В этом случае поля формы будут недоступны для ввода значений потребления.

Для заполнения заявки на ППП щелчком мыши поочередно поместите курсор в каждое поле ввода планируемых показаний столбца «Заявка на ППП кВтч» таблицы ввода данных и произведите заполнение данных полей соответствующими планируемыми значениями показателей потребления электроэнергии на каждый час выбранных суток в соответствии со списком «Час» в столбце справа.

Примечание: система позволяет вводить только целые и положительные значения показателей потребления.

Внимание! В заявке на ППП должны быть заполнены все поля для ввода значений планового потребления ЭЭ. При попытке сохранить/утвердить заявку с не полностью заполненными полями, будет выдано сообщение следующего вида:

.

После того как заявка на ППП составлена, для того чтобы ее сохранить в Системе, нажмите на кнопку «Сохранить» (при этом заявка будет закрыта); чтобы применить внесенные в заявку изменения нажмите на кнопку «Применить» (заявка останется открытой); чтобы утвердить заявку нажмите на кнопку «Утвердить»; чтобы отказаться от создания заявки нажмите на кнопку «Отменить» (см. Рис. 32).

6.7.3  Редактирование заявки на ППП

Для редактирования документа (заявки на ППП) щелкните в соответствующей ему строке по ссылке просмотр в предпоследнем столбце рабочей таблицы (см. п. п.6.6 «Просмотр списка заявок на ППП по абонентам выбранного плательщика»).

Редактирование заполненной заявки на ППП осуществляется аналогично описанному в п. п.6.7.2.

Внимание! Расчетчик может редактировать созданные им заявки, а также заявки, созданные и не утвержденные его Абонентами и Плательщиками, в период: с даты за два дня до операционных суток (после 12:00) и далее до даты окончания расчетного периода (последнего дня месяца) плюс два дня.

6.7.4  Копирование заявки на ППП

Для копирования документа (заявки на ППП) щелкните в соответствующей ему строке по ссылке копировать в последнем столбце рабочей таблицы (см. п. п.6.6 «Просмотр списка заявок на ППП по абонентам выбранного плательщика»).

6.7.5  Утверждение заявки на ППП

Внимание! Расчетчик может утвердить созданные им заявки, а также заявки, созданные и не утвержденные его Абонентами и Плательщиками, в период: с даты за два дня до операционных суток (после 12:00) и далее до даты окончания расчетного периода (последнего дня месяца) плюс два дня.

Для утверждения ранее сохраненной заявки на ППП перейдите к ее просмотру с помощью ссылки просмотр (в соответствующей строке таблицы «Потребление план»). Нажмите на кнопку «Утвердить» (см. Рис. 32). Далее нажмите на кнопку «ОК» в открывшемся диалоговом окне следующего вида:

.

6.7.6  Экспорт заявок на ППП

Для того чтобы экспортировать плановые показания потребления ЭЭ по заявкам на ППП в текстовый файл щелкните по ссылке Экспорт заявок в правой части заголовка рабочей таблицы, после чего в открывшемся диалоговом окне (см. Рис. 33) нажмите кнопку «Открыть», для того, чтобы открыть текстовый файл, нажмите кнопку «Сохранить», чтобы сохранить текстовый файл на локальной машине или нажмите на кнопку «Отмена» для отмены операции.

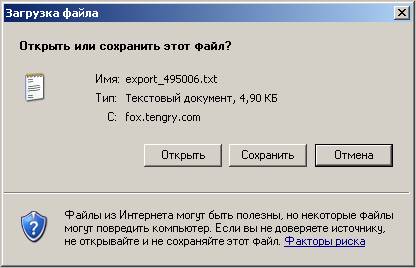

Рис. 33 - Диалоговое окно экспорта плановых показаний потребления ЭЭ по заявкам на ППП

6.8  Управление регистрацией клиентов

Для управления регистрацией клиентов (например, регистрация нового клиента, изменение регистрационных данных зарегистрированного клиента) используется АРМ «Регистрация Клиента» (см. Рис. 35, Рис. 42).

6.8.1  Регистрация плательщика

Примечание: Пользователь – расчетчик может регистрировать только тех плательщиков, которых он курирует.

Для перехода к форме ввода и изменения регистрационных данных клиента-Плательщика щелкните по закладке Регистрация Плательщика на панели закладок в верхней части рабочей области окна Системы.

Для осуществления поиска плательщика воспользуйтесь формой поиска (см. Рис. 34).

Поиск плательщика возможен по следующим параметрам:

-  Наименование плательщика;

-  ИНН плательщика;

-  Номер договора плательщика.

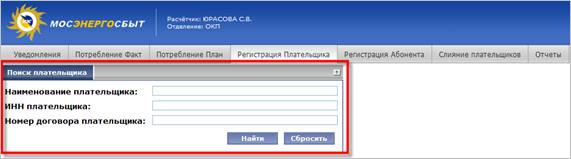

Рис. 34 – Форма поиска плательщика для регистрации/изменения регистрационных данных

В форме поиска укажите параметры искомого плательщика и нажмите на кнопку «Найти». Под формой поиска отобразиться список найденных плательщиков (пример см. на Рис. 35).

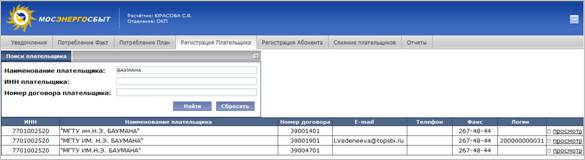

Рис. 35 – Список найденных плательщиков

Примечание: Для одного плательщика можно создать несколько учетных записей, при этом, для каждой из них можно указать договор, который будет доступен учетной записи. Если для учетной записи не указан номер договора, то ей доступны все договора данного плательщика. Для существующей учетной записи можно так же изменить видимый ей договор, либо указать, что для учетной записи доступны все договора плательщика. Поля «E-mail», «Телефон» и «Факс» являются общими для всех учетных записей, т. к. относятся к плательщику.

Для регистрации нового пользователя-плательщика (создания учетной записи) выберите плательщика в списке (см. Рис. 35) и щелкните по ссылке просмотр. В открывшейся форме (см. Рис. 36) выберите номер договора, если создаваемый пользователь должен иметь доступ к данным только одного договора, или оставьте значение «-Выберите значение», тогда пользователь будет иметь доступ к данным по всем договорам плательщика. Укажите «e-mail», «Телефон», при необходимости измените значение в поле «Факс». После чего нажмите на кнопку «Зарегистрировать». Поля обязательные для заполнения отмечены символом «*».

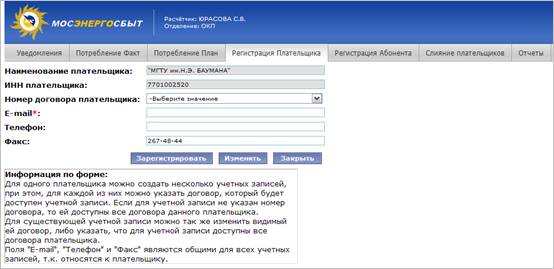

Рис. 36 – Создание учетной записи для выбранного плательщика

В результате на странице будет отображено сообщение о том, что пользователь успешно зарегистрирован. Сообщение содержит логин и пароль зарегистрированного пользователя (см. Рис. 37).

Рис. 37 – Сообщение о том, что пользователь зарегистрирован

На указанный при регистрации адрес электронной почты Пользователю будет отправлено оповещение следующего вида «Вы успешно зарегистрированы в системе ЛКК с правами customer. Ваш Логин: <Автоматически сгенерированный Системой логин Пользователя>. Пароль: <Автоматически сгенерированный Системой пароль Пользователя> Вы сможете пользоваться Системой через 10 минут».

Для того чтобы изменить пароль пользователя-плательщика (учетной записи) выберите плательщика в списке и щелкните по ссылке просмотр. В открывшейся форме (см. Рис. 38) выберите пользователя, пароль которому требуется изменить, и нажмите на кнопку «Изменить пароль».

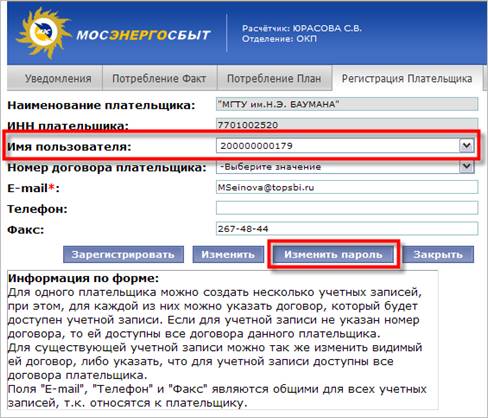

Рис. 38 – Изменение пароля пользователя

В результате на экране будет отображено сообщение о том, что пароль успешно изменен, и сам пароль (пример см. на Рис. 39).

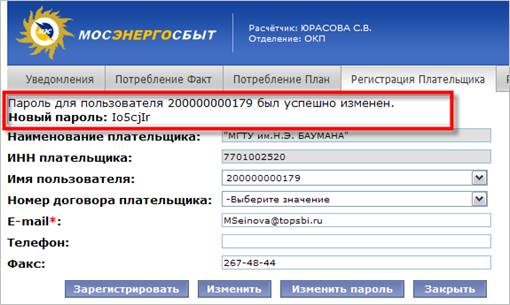

Рис. 39 – Пароль пользователя изменен

Информационное сообщение об изменении пароля вида: «Ваш пароль в системе ЛКК был изменен. Логин: <Сгенерированный Системой логин Пользователя> Пароль: <Новый автоматически сгенерированный Системой пароль Пользователя>. Вы сможете использовать новый пароль через 10 минут» будет отправлено пользователю на зарегистрированный в Системе адрес электронной почты e-mail.

Для изменения прав доступа пользователя к договорам выберите плательщика в списке и щелкните по ссылке просмотр. В открывшейся форме (см. Рис. 38) выберите пользователя и укажите договор, к которому должен иметь доступ пользователь, или укажите «-Выберите значение» (в поле «Номер договора плательщика») для того, чтобы пользователь имел доступ ко всем договорам плательщика. После чего нажмите на кнопку «Изменить». На странице будет отображено сообщение об измененных правах пользователя (пример см. на Рис. 40).

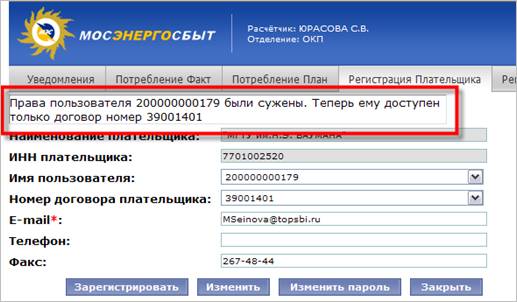

Рис. 40 – Сообщение об изменении прав пользователей

Аналогичным образом можно поменять телефон, e-mail и факс, при этом выбирать пользователя необязательно. Достаточно указать новую контактную информацию и нажать на кнопку «Изменить». Если пользователь не выбран, то Вам будет выдано сообщение следующего вида:

.

В указанном сообщение нажмите на кнопку «ОК».

Для того чтобы зарегистрировать еще одну учетную запись на плательщика выберите плательщика в списке (см. Рис. 41) и щелкните по ссылке просмотр. В открывшейся форме (см. Рис. 36) выберите номер договора, если создаваемый пользователь должен иметь доступ к данным только одного договора, или оставьте значение «-Выберите значение» (в поле «Номер договора плательщика»), тогда пользователь будет иметь доступ к данным по всем договорам плательщика. В поле «Имя пользователя» оставьте значение «-Выберите значение». Нажмите на кнопку «Зарегистрировать». В результате на странице будет отображено сообщение о том, что пользователь успешно зарегистрирован. Сообщение содержит логин и пароль зарегистрированного пользователя (см. Рис. 37). На указанный при регистрации адрес электронной почты Пользователю будет отправлено оповещение следующего вида «Вы успешно зарегистрированы в системе ЛКК с правами customer. Ваш Логин: <Автоматически сгенерированный Системой логин Пользователя>. Пароль: <Автоматически сгенерированный Системой пароль Пользователя> Вы сможете пользоваться Системой через 10 минут».

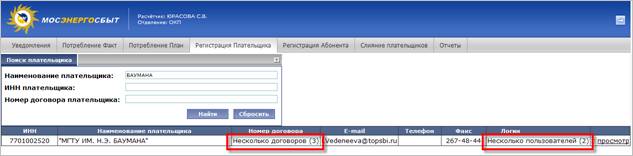

Рис. 41 – Выбор плательщика, на которого уже зарегистрированы пользователи

Примечание 1: В списке плательщиков у плательщиков, на которых зарегистрировано несколько учетных записей, в столбце «Логин» отображается информация о количестве зарегистрированных пользователей: «Несколько пользователей (<количество>)».

Примечание 2: Если у плательщика несколько договоров, то в списке плательщиков в столбце «Номер» договора отображается количество имеющихся у него договоров: «Несколько договоров (<количество>)».

6.8.2  Регистрация абонента

Для перехода к форме ввода и изменения регистрационных данных клиента-Абонента щелкните по закладке Регистрация Абонента на панели закладок (1) в верхней части рабочей области окна Системы.

Для управления регистрацией клиентов используйте предоставленные формы «Регистрация Абонента» (2) и «Поиск» (3) (см. Рис. 42).

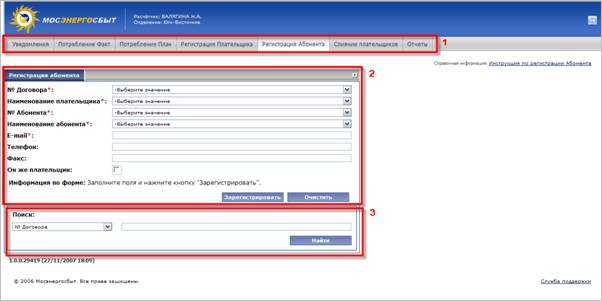

Рис. 42 - АРМ «Регистрация клиента». Форма ввода и изменения регистрационных данных Абонента

Для осуществления поиска воспользуйтесь формой поиска (см. Рис. 43).

Возможно производить поиск по следующим полям:

-  № Договора;

-  Наименование плательщика;

-  № Абонента;

-  Наименование абонента.

Для осуществления поиска по одному из данных полей в ниспадающем списке выбора значений укажите необходимое, введите поисковый запрос в поле текстового ввода и нажмите на кнопку «Найти». Поиск по договорам осуществляется по всей базе договоров.

Рис. 43 - Форма поиска по Абонентам

Для проведения регистрации нового пользователя-абонента необходимо заполнить обязательные поля (помеченные символом «красная звездочка» (*)) регистрационной формы. Для задания значений в соответствующих полях используйте ниспадающие списки значений для выбора необходимых параметров регистрации.

В форме регистрации клиента заполните также следующие текстовые поля ввода:

­  «e-mail»;

­  Телефон;

­  «Факс».

Поле «Телефон» заполняется автоматически данными из АРМ Юр. лиц.

При необходимости осуществления регистрации в Системе Пользователя - Абонента также с правами Пользователя - Плательщика проставьте отметку «галочка» в поле «Он же плательщик» в нижней части формы регистрации Клиента.

Для того чтобы очистить форму регистрации нажмите на кнопку «Очистить» в форме ввода и изменения регистрационных данных клиента. После заполнения необходимых полей нажмите на кнопку «Зарегистрировать»

После этого на экран будет выведено сообщение «Пользователь <Наименование Пользователя> успешно зарегистрирован в Системе с правами customer. Логин: <Автоматически сгенерированный Системой логин Пользователя>. Пароль: <Автоматически сгенерированный Системой пароль Пользователя>. Пользователь сможет пользоваться Системой через 10 минут».

На указанный при регистрации адрес электронной почты Пользователю будет отправлено оповещение вида «Вы успешно зарегистрированы в системе ЛКК с правами customer. Ваш Логин: <Автоматически сгенерированный Системой логин Пользователя>. Пароль: <Автоматически сгенерированный Системой пароль Пользователя> Вы сможете пользоваться Системой через 10 минут».

При необходимости изменения регистрационных данных Пользователя в Системе осуществите поиск зарегистрированного в Системе Пользователя-Абонента с помощью формы поиска в нижней части регистрационной формы

После получения результатов поиска станет доступным функционал изменения регистрационных данных Пользователя в Системе (см. Рис. 44).

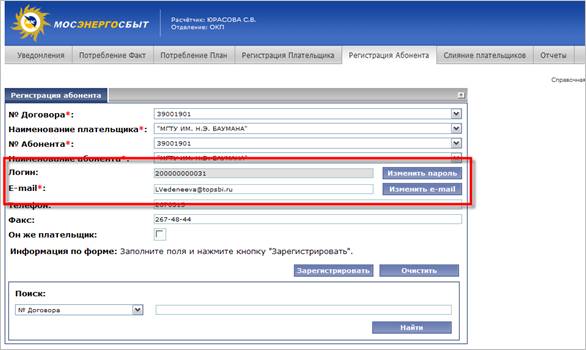

Рис. 44 - АРМ «Регистрация клиента». Изменение пароля Пользователя-Абонента

Для изменения электронного адреса пользователя-абонента укажите в соответствующем поле текстового ввода регистрационной формы новый электронный адрес абонента и нажмите на кнопку «Изменить E-mail». После чего будет отображено сообщение-подтверждение об успешном изменении электронного адреса абонента (см. Рис. 45). Для продолжения работы нажмите на кнопку «Закрыть».

Рис. 45 - Подтверждение изменения электронного адреса абонента

Для присвоения пользователю-абоненту нового пароля нажмите на кнопку «Изменить пароль» регистрационной формы. После чего будет отображено сообщение-подтверждение об успешном изменении пароля абонента (см. Рис. 46).

Рис. 46 - Подтверждение изменения пароля абонента

Информационное сообщение об изменении пароля вида: «Ваш пароль в системе ЛКК был изменен. Логин: <Сгенерированный Системой логин Пользователя> Пароль: <Новый автоматически сгенерированный Системой пароль Пользователя>. Вы сможете использовать новый пароль через 10 минут» будет отправлено абоненту на зарегистрированный в Системе адрес электронной почты e-mail. Для продолжения работы нажмите на кнопку «Закрыть».

6.9  Слияние плательщиков

Внимание! Расчетчик может выполнять слияние только своих плательщиков.

Для перехода к подсистеме слияния плательщиков щелкните по закладке Слияние плательщиков (см. Рис. 47) на панели закладок в верхней части рабочей области окна Системы.

Рис. 47 – Подсистема «Слияние плательщиков»

Для осуществления поиска плательщика воспользуйтесь формой поиска (см. Рис. 47).

Возможно производить поиск по следующим полям:

-  Наименование плательщика;

-  ИНН плательщика;

-  КПП плательщика;

-  Номер договора плательщика.

В форме поиска укажите параметры искомого плательщика и нажмите на кнопку «Найти». Под формой поиска отобразиться список найденных плательщиков (пример см. на Рис. 48).

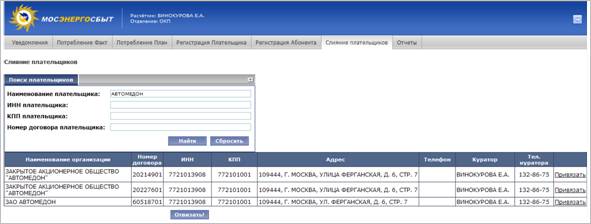

Рис. 48 – Список найденных плательщиков

В списке найденных плательщиков выберите первичного, к которому необходимо привязать всех остальных плательщиков, и щелкните по ссылке Привязать в соответствующей ему строке.

На открывшейся странице «Слияние плательщиков» (см. Рис. 49) введите параметры поиска плательщиков, которых нужно привязать к ранее выбранному первичному плательщику, и нажмите на кнопку «Найти».

Рис. 49 – Страница «Слияние плательщиков»

Внимание! При переходе на страницу «Слияние плательщиков» отображаются только те плательщики, наименование юр. лица которых совпадает с наименованием юр. лица первичного плательщика. Плательщики, привязанные к юр. лицам - дубликатам юр. лица первичного плательщика, в списке отображаться не будут. Для того чтобы они отобразились в списке необходимо выполнить поиск.

В списке найденных плательщиков отметьте галочками тех, которых нужно привязать, и нажмите на кнопку «Привязать!» (см. Рис. 50).

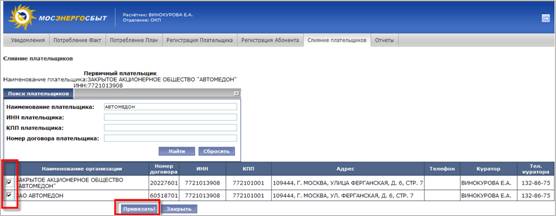

Рис. 50 – Выбор плательщиков для привязки

Подтвердите слияние выбранных плательщиков, нажав на кнопку «ОК» в открывшемся диалоговом окне следующего вида:

.

Привязанных плательщики будут отображаться в списке серым цветом и располагаться под первичным плательщиком, как показано на Рис. 51.

Рис. 51 – Привязанные плательщики

Для того чтобы отвязать неверно привязанных плательщиков выберите их в списке, отметив галочками, и нажмите на кнопку «Отвязать!» (см. Рис. 52).

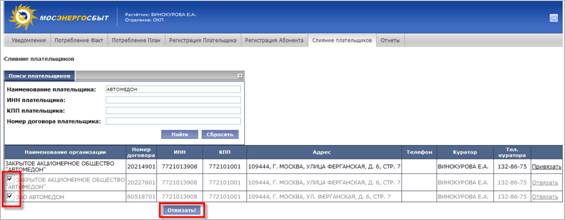

Рис. 52 – «Отвязывание» плательщиков

Подтвердите корректность выполняемого действия нажатием на кнопку «ОК» в открывшемся диалоговом окне следующего вида:

.

Для того чтобы отвязать только одного плательщика щелкните по ссылке Отвязать в соответствующей ему строке (см. Рис. 53).

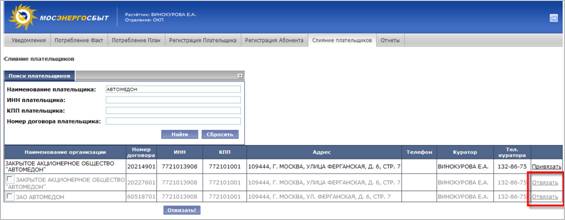

Рис. 53 - «Отвязывание» плательщика

Подтвердите корректность выполняемого действия нажатием на кнопку «ОК» в открывшемся диалоговом окне следующего вида:

.

Внимание! Допривязка плательщиков к первичному плательщику осуществляется аналогично первоначальному слиянию плательщиков, а именно: выбирается с помощью поиска первичный плательщик, осуществляется переход по ссылке Привязать, выполняется поиск и последующий выбор нужных плательщиков, нажимается кнопка «Привязать!».

6.10  Формирование отчетов

Внимание! Пользователь – Расчетчик может сформировать отчеты только по своим данным. Поэтому поля «Отделение» и «Куратор» в форме ввода параметров формирования отчета недоступны для изменения (см. на Рис. 55).

В подсистеме формирования отчетов доступны следующие виды отчетов:

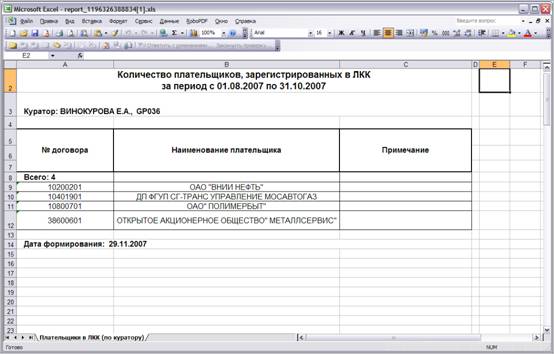

­  Количество плательщиков, зарегистрированных в ЛКК:

·  По куратору - отчет содержит список договоров куратора и наименования соответствующих им плательщиков, зарегистрированных в ЛКК за период или на дату.

Примечание: В данном отчете учитываются только первые факты регистрации плательщика.

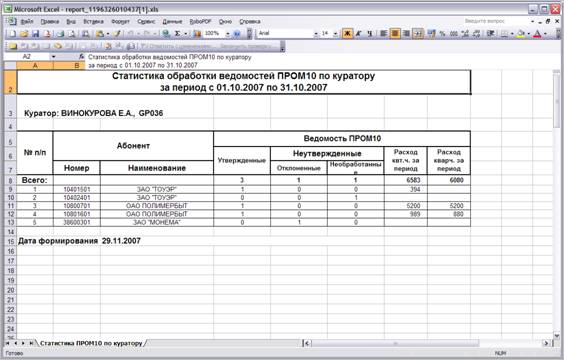

­  Статистика обработки ведомостей ПРОМ10 за период:

·  По куратору - отчет содержит список абонентов куратора и количество утвержденных, отклоненных им ведомостей по каждому абоненту и суммарно за период или на дату.

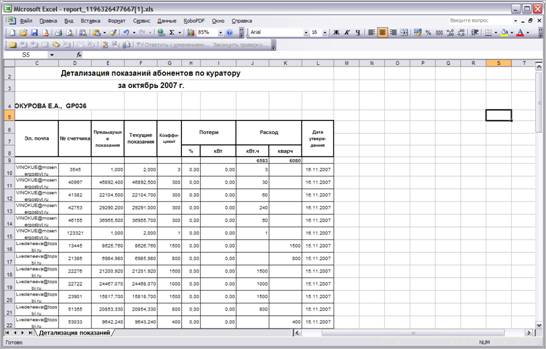

­  Детализация показаний абонентов куратора за месяц - отчет содержит показания всех счетчиков всех абонентов куратора и расходы по ним из утвержденных ведомостей ПРОМ10 за период или на дату.

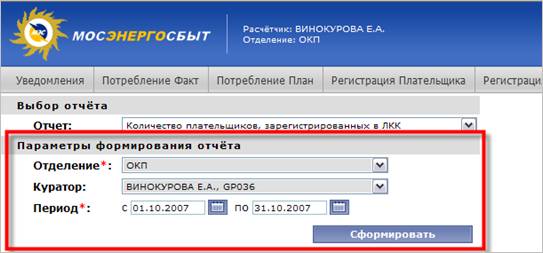

Для перехода в подсистему формирования отчетов щелкните по закладке Отчеты (см. Рис. 54) на панели закладок в верхней части рабочей области окна Системы.

Рис. 54 – Подсистема формирования отчетов

В поле «Выбор отчета» выберите требуемый Вам отчет в ниспадающем списке, активируемом кнопкой .

После того как отчет выбран, на странице появляется форма ввода параметров формирования отчета (пример см. на Рис. 55). Обязательные для заполнения поля отмечены символом «*».

Рис. 55 – Форма ввода параметров формирования отчета

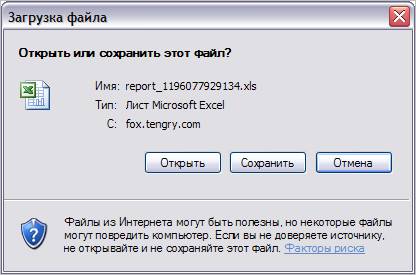

Укажите параметры требуемого Вам отчета и нажмите на кнопку «Сформировать». В открывшемся окне загрузки файлов нажмите на кнопку «Открыть» для того, чтобы открыть файл отчета, или на кнопку «Сохранить» для того, чтобы сохранить файл отчета на локальном компьютере (см. Рис. 56). После нажатия на кнопку «Открыть» отчет будет открыт в новом окне в формате MS Excel (см. примеры отчетов на Рис. 57, Рис. 58, Рис. 59).

Рис. 56 – Окно загрузки файлов

Рис. 57 – Пример отчета «Количество плательщиков, зарегистрированных в ЛКК, по куратору»

Рис. 58 – Статистика обработки ведомостей ПРОМ10 за период по куратору

Рис. 59 – Детализация показаний абонентов куратора за месяц

6.11  Завершение сеанса работы в Системе

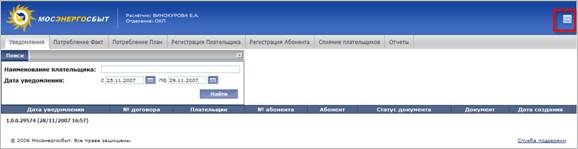

По окончании работы нажмите на кнопку выхода из Подсистемы в правом верхнем углу рабочего окна (см. Рис. 60).

Рис. 60 - Выход из Системы

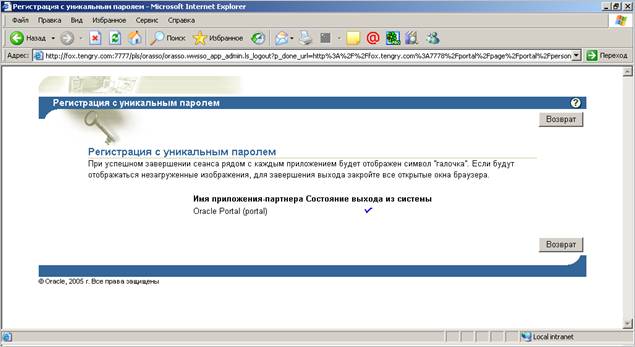

После этого должно отобразиться окно оповещения о завершении сеанса Пользователя в Системе (см. Рис. 61).

При успешном завершении сеанса рядом с завершенным приложением будет отображен символ «галочка». Если будут отображаться незагруженные изображения, для завершения выхода закройте все открытые окна Вашего Интернет-браузера.

Рис. 61 - Успешное завершение сеанса Пользователя в Системе

7  ПРИЛОЖЕНИЕ 1. ОПИСАНИЕ ФОРМЫ ЗАЯВКИ НА ППП

Форма заявки на ППП представляет собой почасовой план потребления электроэнергии на сутки (см. Рис. 62).

Форма заявки на ППП предназначена для осуществления возможности отображения Пользователю - Расчетчику и занесения им показаний по планируемому потреблению ЭЭ на предстоящий отчетный период с разбивкой по дням и часам.

Имя документа (созданной заявки на ППП) отображается в верхней правой части формы.

Имя документа при создании заявки на ППП Системой (автоматически) формируется следующим образом:

<Показание_ПЛАН_dd. MM. YYYY > , где:

-  dd – дни;

-  MM – месяцы;

-  yy – год.

В левой части формы расположен календарь на отчетный (текущий и следующий календарный) год. Календарь представлен с разбивкой по кварталам, месяцам, неделям и дням недели / числам отчетного календарного года.

В правой части формы расположена таблица для занесения данных по планируемому потреблению электроэнергии на отчетную дату. Таблица содержит два столбца под заголовками «Час» и «Заявка на ППП кВтч». В левом столбце таблицы отображен список часов календарных суток с шагом в 1 час ,, в правом столбце расположена форма ввода почасовых показаний планируемого потребления ЭЭ.

Рис. 62 - Шаблон формы заявки на плановое почасовое потребление ЭЭ

8  ПРИЛОЖЕНИЕ 2. ОПИСАНИЕ ФОРМЫ «ПРОМ10»

Форма ведомости фактического потребления электроэнергии «ПРОМ10» представляет собой отчет абонента / плательщика о фактическом потреблении электроэнергии и предназначена для занесения Абонентом / Плательщиком - Пользователем Системы информации по показаниям своего прибора учета электроэнергии, утверждения им сохраненной формы ведомости, хранения ведомости в Системе и дальнейшего контроля и утверждения / отклонения заполненной и утвержденной абонентом / плательщиком ведомости ответственным сотрудником МЭС.

Открытая форма ведомости фактического потребления ЭЭ «ПРОМ10» представляет собой отчет абонента / плательщика о фактическом потреблении электроэнергии (см. Рис. 63).

Рис. 63 - Шаблон формы фактического потребления электроэнергии «ПРОМ10»

Информация, представленная в таблице отчета, разделена на данные активных и реактивных приборов учета абонента по двум закладкам Активные счетчики и Реактивные счетчики (1) над шапкой таблицы ведомости.

Имя документа (2) (ведомости фактического потребления электроэнергии «ПРОМ10») отображается в верхней части формы, над шапкой таблицы ведомости.

Имя документа при формировании новой ведомости фактического потребления электроэнергии «ПРОМ10» автоматически формируется Системой следующим образом:

<Потребление_факт_mm. yyyy > , где:

-  mm – месяц;

-  yyyy – год.

Ведомость, доступная Пользователю - Расчетчику для проверки (отклонения / утверждения) верности содержащихся в ней данных - результатов измерений приборов учета абонента, отображается как таблица с информацией по показаниям ПУ абонента (см. пример на Рис. 64). Форма таблицы состоит из двух логически связанных частей.

В левой части таблицы (3) по столбцам отображается информация:

-  номер счетчика;

-  признак счетчика;

-  предыдущие показания счетчика;

-  текущие показания счетчика;

-  признак ликвидации;

-  тип ТУ;

-  расчетный коэффициент;

-  процент потерь;

-  уровень напряжения.

В правой части таблицы (4) по столбцам отображается информация, связанная с заменой счетчика:

-  номер счетчика;

-  расчетный коэффициент;

-  значность (разрядность) счетчика;

-  предыдущие показания счетчика;

-  текущие показания счетчика;

-  код счетчика.

В нижней части формы под таблицей (5) отображается информация по расходам и энергопотреблению абонента (в кВТ*ч). При этом в подвале формы ведомости фактического потребления электроэнергии «ПРОМ10» отображаются все величины по договору по уровням напряжения и мощности.

Информация, отображаемая в подвале ведомости для одноставочных договоров:

-  Для активных счетчиков:

-  расход абонента;

-  энергопотребление абонента по договору;

-  расход абонента по уровню напряжения (кВТ*ч);

-  энергопотребление абонента по договору по уровню напряжения (кВТ*ч);

-  расход населения (кВТ*ч) всего.

-  Для реактивных счетчиков:

-  расход абонента (кварч) за период;

-  экономическое значение реактивной энергии (кварч).

Информация по расходам и энергопотреблению абонента, дополнительно отображаемая в подвале ведомости для двухставочных договоров:

-  Для активных счетчиков:

-  Договорная мощность (кВТ);

-  Фактическая мощность (кВТ) по уровню напряжения;

-  Для реактивных счетчиков:

-  Экономическое значение реактивной мощности (квар);

-  Максимальная реактивная мощность (квар).

Рис. 64 - Пример формы ведомости фактического потребления электроэнергии «ПРОМ 10»
