Корреляционные отношения уравнений: η1=0,; η2 =0,

Уравнение (19), а также данные табл. 4 показывают, что данный магнитоиндукционный двигатель даже при максимальной энергии заряда конденсаторов имеет недостаточную величину движущего импульса и, соответственно, амплитуду А1, а также недопустимо большую тепловую мощность. Удельная работа магнитоиндукционного двигателя существенно меньше, чем у электромагнитного. Это свидетельствует о неэффективности использования магнитоиндукционных двигателей в качестве вибровозбудителей низкочастотных вибротранспортных машин.

В табл. 5 приведены результаты экспериментальных исследований электромагнитных вибровозбудителей.

Таблица 5

Средние значения удельной силы тяги и удельной работы линейных

вибровозбудителей

Рабочий зазор, мм

mо = 4 кг

mо = 5,25 кг

mо = 3 кг

mо = 6 кг

F1my,

Н/(кг×см2)

E1y,

Дж/кг

F2my,

Н/(кг×см2)

E1y,

Дж/кг

F3my,

Н/(кг×см2)

E1y,

Дж/кг

F4my,

Н/(кг×см2)

E1y,

Дж/кг

5

7

0,05

3,5

0,05

4

0,05

2

0,05

10

4,2

2,2

2,3

0,573

3,5

0,37

1,8

0,185

15

1,9

3,4

1,7

1

3

0,73

1,6

0,365

21

0,8

3,8

1,5

1,03

3

1,1

1,5

0,45

В результате статистической обработки результатов эксперимента получены следующие уравнения регрессии:

Ряд 1 F1my = 0,017δ 2 – 0,84δ +10,7 (21)

Ряд 2 F2my = 0,0093δ 2 – 0,36δ +4,98 (22)

Ряд 3 F3my = 0,0049δ 2 – 0,18δ +4,8 (23)

Ряд 4 F4my= 0,0023δ 2 – 0,095δ +2,

НЕ нашли? Не то? Что вы ищете?

Уравнения справедливы при 21>δ>4 мм. Корреляционные отношения уравнений: η1=0,99 (21); η2 =0,98 (22); η3=0,98 (23); η4 =0,95 (24).

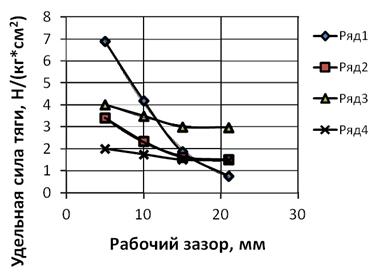

На рис. 5 приведены графики зависимости удельной силы тяги от рабочего зазора.

Рис. 5. Зависимость удельной силы тяги от рабочего зазора:

ряд 1 – диаметр якоря 100 мм, масса обмотки 4 кг; ряд 2 – диаметр якоря 70 мм, масса обмотки 5,25 кг; ряд 3– диаметр якоря 50 мм, масса обмотки 3 кг; ряд 4 – диаметр якоря

50 мм, масса обмотки 6 кг

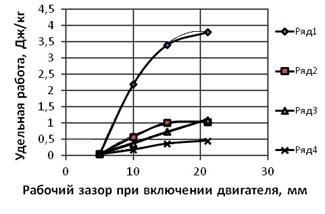

На рис. 6 приведены графики зависимости удельной работы от рабочего зазора при включении двигателя.

Рис. 6. Зависимость удельной работы от рабочего зазора при включении двигателя

Данные таблиц и графики (см. рис. 6 и 7) показывают, что наилучшие параметры среди испытанных имеет первый двигатель с диаметром якоря 100 мм и массой обмотки 4 кг.

В результате теплового эксперимента установлено, что для обеспечения безопасного теплового режима линейного электромагнитного двигателя без обдува плотность тока не должна быть больше 1 А/мм2. Удельные тепловые потери (отношение тепловой мощности к массе обмотки), при которых температура обмотки ниже 60 °С (допустимой по правилам ТБ), у двигателя с диаметром якоря 100 мм и массой обмотки 4 кг максимальные (/mо = 15 Вт/кг). Это свидетельствует о том, что его параметры более рациональны по сравнению с параметрами других двигателей.

Эксперименты показали, что приращение температуры за первые 15 минут практически функционально связано с установившейся температурой за 150 минут. Таким образом, определение средней установившейся избыточной температуры, без проведения длительных испытаний, можно производить по формуле

Θу = [1-еxp(- tу/tо)]-1ΔΘ, (25)

где tу – время ускоренных испытаний, равное 15…20 минут; ΔΘ – приращение температуры обмотки за 15…20 минут.

В результате теплового эксперимента установлено, что коэффициент теплопроводности обмотки оказался равным 0,5…0,65 Вт/(м×К), что существенно больше, чем рекомендуется в известных работах.

Энергетические характеристики рабочего процесса ВТМ с линейными двигателями приведены в табл. 6. Результаты эксперимента, приведенные в табл. 6, позволяют сделать вывод: наименьшую энергоемкость среди рассмотренных ВТМ при приемлемых тепловой нагрузке и производительности имеет машина с якорем диаметром 100 мм, массой обмотки 4 кг и массой рабочего органа 200 кг.

Таблица 6

Результаты испытаний ВТМ с линейными электромагнитными вибровозбудителями

Резонансная частота fр, Гц

Мощность двигателя Рр, Вт

Ток в обмотке двигателя J, А

Масса РО mро,

кг

Тепловая мощность

Рт, Вт

Производительность

Q, т/ч

Время протекания max тока tmax, мс

Время работы двигателя за цикл Δt, мс

Коэф. энергет. эффективности

Kэ,

Дж/кг

Примечание

1

2

3

4

5

6

7

8

9

10

4,6

580

25

205

143

27,3

70

110

76

α = 2 град;

β = 30 град;

dя = 100 мм;

W = 270;

R0 = 0,6 Ом;

mо = 4,0 кг;

Gдв = 25 кг;

[Рт] = 80 Вт

4

100

16

53

5,4

75

120

66

4

160

19

69

11,1

65

100

52

4,75

100

16

170

54

6,1

60

100

59

4,45

420

23

145

17,3

90

130

86

4,75

335

20

150

91

14,4

70

100

84

6,65

595

23

100

145

10,4

60

90

205

6,25

500

22

91

11,9

50

80

152

5,55

220

16

66

12,4

65

100

63

6,25

315

21

112

19,4

55

95

58

5,55

120

17

72

4,3

65

110

100

5,55

335

23

138

24,2

65

110

50

Окончание табл. 6
