Инструкция по эксплуатации тензометров

ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ТЕНЗОМЕТРОВ.

Разрывная машина Inspekt 600 kN оснащена двумя типами тензометров –

MFL-300B и высокотемпературным тензометром PMA-12. Общий вид тензометров их назначение и технические характеристики указаны на соответствующих рисунках.

Активизация тензометров производится через программу LabMaster в разделе «параметры» > процесс испытания > Экстензометр. (см. руководство по программе или меню программы «справка»).

Для работы с тензометрами в программе сделано разделение на три виртуальные машины:

- Inspekt 600 kN - работа без тензометров.

- Inspekt 600 kN MFL для работы с автоматическим экстензометром MFL-300B.

- Inspekt 600 kN PMA для работы с высокотемпературным тензометром PMA-12.

Переключение машин производится во время составления серии тестов в разделе «параметры» > процесс испытания >машина.

Начальная расчетная длина тензометра MFL-300B меняется бесступенчато от 10 мм (Lo), задается программой. Диапазон измерения - 300 мм относительно Lo.

Усилие прижатия щупов регулируется пружинами.

Во время работы нужно следить, чтобы не поломать рычаги тензометра при движении траверсы.

Начальная расчетная длина высокотемпературного тензометра PMA-12 меняется бесступенчато в диапазоне от 15 до 50 мм.

Оберегайте тензометры от падения на пол. Это может привести к деформации направляющих держателей зажимов.

Автоматический экстензометр MFL

Номер
Предназначение	Экстензометр MFL, база измерения ( L0) от 10мм. Малая сила прижима и высокая точность измерения идеально подходят для небольших, чувствительных к надрезу образцов. MFL экстензометр может присоединен к полностью или частично автоматизированной испытательной машине. Деформация измеряется от L0 до момента разрушения многих типов материалов. Позицию L0 и значение L0 можно точно контролировать с помощью компьютера Автоматическую функцию открыть и закрыть можно задать в любое время по требованию.
Класс точности	0,5 соответственно EN 10002
Принцип измерения	Оптико-инкрементальный
Диапазон измерения	300мм мин L0
Ошибка показания (отн)	0,5%
Ошибка полной шкалы	0,1%
Ошибка диапазона	0,01%
Нелинейность	0,005%
Разрешение	1 или 0,1 микрон (по выбору)
Усилие перемещения	<1 cN
Сила зажима	25 cN (можно регулировать при помощи пружины)
База измерения	От 10мм, контролируется программным обеспечением
Вес	30кг
Диаметр образцов	0-80мм
Толщина образцов	0-30мм
Ширина образцов	0-80мм
Объем поставок	Экстензометр MFL включая электронику. (встроена в контролер испытательной машины)

Комплектующие (дополнительный заказ)

	Кронштейн для MFL на inspekt 20/30/50kN
	Кронштейн для MFN / MFL на inspekt

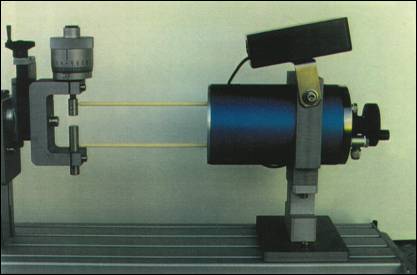

Высокотемпературный тензометр

PMA-12/

Область применения	Модуль упругости, определение предела пропорциональности, определение относительного удлинения при разрыве
Класс точности	1 при рабочем ходе µm
Принцип измерения	Индуктивный полумост
Расчетная длина l0	15-50mm, бесступенчатое регулирование
Перемещение	+/- 2 мм
Разрешение	0,1 µm
Температура применения	до 1500°C
