Л. Н. ПАТРИКЕЕВ
Московский инженерно-физический институт (государственный университет)
Проблемы и перспективы микроэлектроники
и смежных отраслей
На основе докладов, представленных на международном форуме SEMI-2005, анализируется современное состояние, проблемы инвестиционной политики западных стран по отношению к России и перспективы развития полупроводниковой и смежных с ней отраслей мировой промышленности вплоть до 2015 г.
В конце сентября 2005 в Москве состоялись организованные ассоциацией SEMI международная конференция по стратегии развития полупроводниковой и смежных с ней отраслей промышленности, выставка новейшего технологического оборудования и 1-я международная конференция по микроэлектромеханическим системам.
 |
Европейское отделение SEMI на основе анализа опубликованных ее членами данных (в SEMI входят несколько тысяч фирм-производителей), во-первых представило Дорожную карту развития полупроводниковой элементной базы.

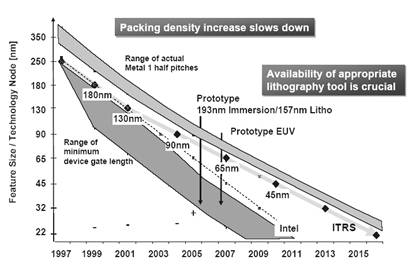

Показано, что закон Мура безусловно можно распространять до уровня производства активных приборов с технологическими нормами 20 нм и менее, что будет в промышленных масштабах достигнуто ведущими фабриками в 2015–2017 гг.
Во вторых, проанализированы тенденции и экономика проблем выпуска кремниевых пластин диаметром до 300 мм и перспективы дальнейшего увеличения до 450 и даже 625 мм (к 2020 г.)
В связи с ростом энергопотребления и национальных налогов рассмотрены проблемы стратегии переноса прецизионного производства в безналоговые экономические регионы с дешевой рабочей силой. При этом отмечается устойчивая тенденция роста стоимости создания новых полупроводниковых фабрик с 2 до 5 млрд. долл.
Важной проблемой стратегии развития полупроводниковых производств была и остается проблема подготовки инженерных кадров. Подчеркивается ужесточение межгосударственных отношений в борьбе за абитуриентов из развивающихся и слабо развитых стран. В этой связи отмечается рост расистских проявлений в России.
Мировое производство элементной базы не отказывается от производства изделий на пластинах 200 мм, и специализированные фирмы-посредники по сравнительно низким ценам предлагают списываемое кластерное оборудование вновь создаваемым производствам. Одновременно развиваются и все более монополизируются фирмы, проектирующие, с привязкой к местным условиям, новые производственные комплексы.
Значительное внимание мировые и отечественные производители элементной базы уделяют созданию и развитию Дизайн- центров по автоматизированному проектированию сверхбольших схем на базе комплексов программных продуктов фирм Cadance и Synopsys.
В обзоре приводятся оценки роста производства МЭМС в мире и в РФ. В частности отмечаются определенные успехи отечественных вузов и некоторых фирм (ЛЭТИ, МИЭТ, СПб Гидрооптика и т. д.). Среди успехов отечественной промышленности необходимо отметить успехи фирмы Atlas, специализирующейся на росте монокристаллов сапфира и выпуске широкой гаммы изделий из сапфира.
Другим бесспорным и признанным мировым сообществом российским достижением является бизнес зеленоградской фирмы NT-MDT, выпускающей прекрасное аналитическое контрольно-измерительное оборудование и объявившей о создании на основе собственных разработок первого кластерного модуля – прообраза будущих нанотехнологических фабрик.
