Робочеловек. Модель TT313

Робочеловек. Модель TT313.

Инновационный робот станет прекрасным подарком детям и удивит своей функциональностью даже взрослых. Имеет несколько режимов ходьбы, ударов и поворотов, выполняет более 60 всевозможных действий! Благодаря системе 3-х встроенных программируемых датчиков реагирует на внешние звуки и прикосновения к определенным частям его тела и осуществляет самостоятельно заложенные в него программы. Гибкое подвижное туловище и управляемые манипуляторы-руки помогают роботу хватать и бросать предметы, имитировать удары, движения каратэ, танцы и многое другое. Игрушка издает некоторые человеческие звуки, такие как храп, свист и т. п. Увлекательная забава для детей, которая также позволит взрослым удивить своих гостей необычной новинкой!

Установка элементов питания:

1.  Убедитесь, что робот отключен, кнопка-выключатель отжата наружу.

2.  С помощью крестовой отвертки откройте два отсека для элементов питания (расположены на ногах робота).

3.  Установите в каждый отсек по 2 элемента питания D-типа, соблюдая полярность (см. рисунок справа).

4.  Зафиксируйте каждую крышку отсека и закрутите отверткой болты.

5.  Аналогичным образом установите 3 элемента питания АА-типа 1,5В в пульт ДУ. Соблюдайте полярность!

Меры предосторожности:

·  Не извлекайте элементы питания вблизи открытого огня;

·  Не смешивайте использованные и новые батареи;

·  Всегда используйте батареи одного типа;

·  Так как в конструкцию отсеков для батарей входят мелкие предметы (болты), не позволяйте маленьким детям самостоятельно устанавливать элементы питания, производите замену батарей в присутствии взрослых;

·  Использованные батареи извлекайте аккуратно, не повредите контакты.

Индикаторы зарядки батареи:

1.  Если заряд батарей подходит к концу, робот начнет двигаться очень медленно или вовсе остановится. В этом случае отключите робота, извлеките все батареи и замените их на новые.

2.  Если заряд батарей пульта управления подходит к концу, световой индикатор на пульте будет светиться очень тускло. Поменяйте элементы питания в пульте ДУ.

Примечание:

Избегайте использования пульта ДУ в условиях прямого падения солнечного света. Это может помешать прохождению сигнала от пульта ДУ к роботу.

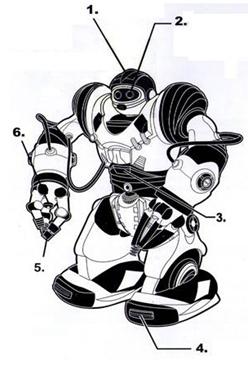

Основные органы управления:

1.  Инфракрасный датчик (расположен на голове робота). Получает сигнал с пульта ДУ.

2.  Световые индикаторы глаз. Мерцают и двигаются, когда робот исполняет какую-либо команду или передвигается.

3.  Акустический датчик. Позволяет роботу «слышать», когда тот находится в режиме восприятия внешних звуков.

4.  Сенсорные датчики ног (обе ноги). Реагируют на прикосновение к задней или передней части ноги робота.

5.  Сенсорные датчики рук (обе руки). Реагируют на прикосновения к самому длинному пальцу на руке робота.

6.  Огни на ладонях робота. Загораются при движениях пальцами или при переходе в режим ожидания.

Включение/выключение робота:

Осуществляется с помощью кнопки, расположенной под правой лопаткой. Нажмите кнопку - робот оживет! При повторном нажатии этой же кнопки робот выключается.

Функции робота:

Робот обладает более чем 60 функциями. Все функции задаются с пульта дистанционного управления и составляют 5 режимов: режим прямого управления действиями робота (ногами, руками), режим комбинации движений, осознанные движения (свист, храп), демонстрационные программы, режим программирования.

Чтобы включить пульт ДУ, нажмите кнопку SELECT.

Каждая кнопка пульта отвечает за различные команды. Если нажать кнопку SELECT один раз, на пульте ДУ загорится ЗЕЛЕНЫЙ световой индикатор, и Вы получите доступ к режиму «зеленых» команд.

Двойное нажатие кнопки SELECT открывает Вам доступ к режиму «красных» команд. При переходе в этот режим на пульте ДУ загорается КРАСНЫЙ световой индикатор.

Примечание:

Пульт управления настроен так, как будто Вы держите робота в руках лицом к себе. Если Вы стоите напротив него, то кнопки пульта управления соответствуют его правой и левой стороне, за его спиной они зеркально противоположны. Для удобства, управляя роботом сзади, можно переворачивать пульт вниз кнопками. Левая сторона пульта управляет правой стороной робота и наоборот.

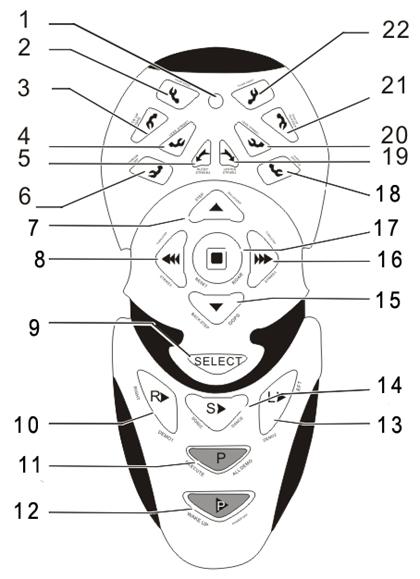

Управление роботом с пульта ДУ:

Нейтральный режим, при котором НЕ ГОРИТ ни зеленый, ни красный индикатор:

1. Световой индикатор. Указывает на текущий режим управления роботом. В нейтральном режиме НЕ ГОРИТ.

2. RIGHT ARM UP – Правая рука вверх. Нажмите кнопку дважды, чтобы полностью поднять правую руку.

3. RIGHT ARM DOWN - Правая рука вниз. Нажмите кнопку дважды, чтобы полностью опустить правую руку.

4. RIGHT ARM IN - Правая рука – поворот к себе. Нажмите кнопку дважды, чтобы полностью повернуть правую руку к себе.

5. TILT BODY RIGHT - Наклон туловища вправо.

6. RIGHT ARM OUT - Правая рука – поворот от себя. Нажмите кнопку дважды, чтобы полностью повернуть правую руку от себя.

7. FORWARD WALK – При нажатии этой кнопки робот шагает вперед. Нажмите кнопку дважды для изменения скорости шага.

8. RIGHT TURN – поворот направо. Нажмите кнопку дважды, чтобы изменить режим поворота направо.

9. SELECT – Нажмите один раз для доступа в режим «зеленых» команд или два раза – для доступа в режим «красных» команд.

10 – 14. SOUND – при нажатии любой из этих кнопок звучит звуковой сигнал.

15. WALK BACKWARD - При нажатии этой кнопки робот шагает назад. Нажмите кнопку дважды для изменения скорости шага.

16. LEFT TURN – поворот налево. Нажмите кнопку дважды, чтобы изменить режим поворота налево.

17. STOP – При нажатии этой кнопки робот прекращает выполнение любых действий.

18. LEFT ARM OUT - Левая рука – поворот от себя. Нажмите кнопку дважды, чтобы полностью повернуть левую руку от себя.

19. TILT BODY LEFT - Наклон туловища влево.

20. LEFT ARM IN - Левая рука – поворот к себе. Нажмите кнопку дважды, чтобы полностью повернуть левую руку к себе.

21. LEFT ARM DOWN - Левая рука вниз. Нажмите кнопку дважды, чтобы полностью опустить левую руку.

22. LEFT ARM UP – Левая рука вверх. Нажмите кнопку дважды, чтобы полностью поднять левую руку.

Режим «зеленых» команд (верхняя часть пульта):

Чтобы получить доступ к режиму «зеленых» команд, нажмите кнопку SELECT один раз. На пульте управления загорится индикатор зеленого цвета в подтверждение выбранного режима.

Примечание.

Цифры в скобках соответствуют номеру той или иной кнопки на рисунке выше.

- RIGHT HAND THUMP - Удар правой рукой. Правая рука робота поднимется и резко опустится сверху вниз (2)

- LEFT HAND THUMP – Удар левой рукой. Левая рука робота поднимется и резко опустится сверху вниз (22)

- RIGHT HAND PICK UP - Поднятие предмета правой рукой. Поместите предмет рядом с правой ногой робота, и он поднимет его вверх (3)

- LEFT HAND PICK UP - Поднятие предмета левой рукой. Поместите предмет рядом с левой ногой робота, и он поднимет его вверх (21)

- RIGHT HAND THROW - Бросок правой рукой. Если в руках робота находится предмет, при нажатии этой кнопки он бросит его (6)

- LEFT HAND THROW – Бросок левой рукой. Если в руках робота находится предмет, при нажатии этой кнопки он бросит его (18)

- ARMS-OUT – Робот слегка наклоняется и разводит руки в сторону (4)

- ARMS-IN - Робот слегка наклоняется и прижимает руки к себе (20)

- SLEEP – Переход в режим ожидания. После нажатия все «чувства» робота отключаются. Чтобы опять включить его, нажмите кнопку STOP или WAKE UP (5)

- LISTEN – Режим реагирования на внешние звуки. Робот реагирует на внешние звуки или похлопывание по его телу ворчанием или любыми другими действиями, которые Вы можете запрограммировать сами (19)

Режим «зеленых» команд (средняя часть пульта):

- FORWARD STEP – Робот делает два шага вперед (7)

- BACK STEP – Робот делает два шага назад (15)

- RESET – Перезагрузка. Робот возвращается к первоначальным установкам (17)

- RIGHT TURN STEP – Шаг с поворотом направо. Робот поворачивается на 45 градусов направо (8)

- LEFT TURN STEP — Шаг с поворотом налево. Робот поворачивается на 45 градусов налево (16)

Режим «зеленых» команд (нижняя часть пульта):

- SELECT – Кнопка выбора. Нажмите SELECT один раз для доступа к режиму «зеленых» команд или дважды для доступа к режиму «красных» команд (9)

- RIGNT Sensor Program Execute - Доступ к программированию правого сенсорного датчика. Робот воспроизводит заложенную вами программу правого сенсорного датчика (10)

- LEFT Sensor Program Execute – Доступ к программированию левого сенсорного датчика. Робот воспроизводит заложенную вами программу левого сенсорного датчика (13)

- SONIC Sensor Program Execute – Доступ к программированию сенсорных датчиков. Робот воспроизводит заложенную Вами программу сенсоров (14)

- Master Command Program EXECUTE – доступ к режиму общего программирования. Робот воспроизводит заложенную Вами программу общих действий (11)

- WAKE UP — Пробуждение. Робот снова активизируется и готов к действию (12)

Режим «красных» команд (верхняя часть пульта):

Чтобы получить доступ к режиму «красных» команд, нажмите кнопку SELECT дважды - на пульте загорится индикатор красного цвета.

Примечание.

Цифры в скобках соответствуют номеру той или иной кнопки на рисунке выше.

- RIGHT HAND SWEEP – Взмах правой рукой. Робот повернется всем корпусом и размашистым жестом правой руки толкнет предмет вперед (2)

- LEFT HAND SWEEP – Взмах левой рукой. Робот повернется всем корпусом и размашистым жестом левой руки толкнет предмет вперед (22)

- HIGH 5 - Приветствие. Робот вытягивается, поднимает обе руки и приветствует Вас! (3)

- TALK BACK – Ответные реплики. Робот ворчит и жестикулирует (21)

- BURP – Отрыжка (6)

- WHISTLE – Свист (18)

- RIGHT HAND STRIKE 1 – Робот делает удар правой рукой (4)

- LEFT HAND STRIKE 1 – С криком «Хейа!» робот делает удар левой рукой (20)

- RIGHT HAND STRIKE 2 – Робот делает удар правой ладонью вперед с криком «Хейаа», «оООо»

(5)

- LEFT HAND STRIKE 2 – Робот делает удар левой ладонью вперед с криком «Хейаа», «оООо» (19)

Режим «красных» команд (средняя часть пульта):

- BULLDOZER – Бульдозер. На протяжении 8 шагов робот толкает предмет вперед (7)

- OOPS! – Робот делает несколько движений с криком «Ой!» (15)

- RIGHT HAND STRIKE 3 – Удар правой рукой. Робот бьет правой рукой вперед с криком «Хейаа» и делает несколько шагов на месте (8)

- LEFT HAND STRIKE 3 – Удар левой рукой. Робот бьет левой рукой вперед с криком «Хейаа» и делает несколько шагов на месте (16)

- ROAR - Рык. Робот поднимает обе руки вверх и угрожающе рычит (17)

Режим «красных» команд (нижняя часть пульта):

- SELECT – Кнопка выбора. Нажмите SELECT один раз для доступа к режиму «зеленых» команд или дважды для доступа к режиму «красных» команд (9)

- DEMO 1 – Демонстрационная программа «Каратэ». Робот показывает серию боевых приемов (10)

- DANCE – Демонстрационная программа «Танец». Робот танцует под музыку (14)

- DEMO 2 – Демонстрационная программа «Основное». Робот показывает свои основные движения и издает разнообразные звуки (13)

- ALL DEMO – Презентация всех 3-х заложенных демонстрационных программ одна за другой: «Танец», «Каратэ» и «Основное» (11)

- POWER OFF – Отключение. При нажатии этой кнопки робот полностью отключается. Для его активации необходимо дважды нажать кнопку «Пуск» на спине.

Примечание:

Для наилучшего результата управляйте роботом на гладкой поверхности или на ковре с коротким ворсом.

Ковры со средним или длинным ворсом могут слегка затруднить проходимость.

Режимы программирования:

Предусмотрены 4 режима программирования действий робота (см. рисунок):

1)  Right Sensor Program (10): программирование правого сенсорного датчика (реакция на прикосновения);

2)  Left Sensor Program (13): программирование левого сенсорного датчика (реакция на прикосновения;)

3)  Sonic Sensor Program (14): программирование акустического сенсорного датчика (реакция на внешние звуки);

4)  Master Program (11): программирование общих действий робота.

Режим сенсорного программирования:

Осуществляется с помощью встроенных сенсорных датчиков. Сенсорные датчики находятся на пальцах рук и ног робота и реагируют на прикосновения к этим частям его тела, а также активизируются в ситуации, когда робот сталкивается с предметом или препятствием. Вы можете заложить свою программу реакции робота на эти прикосновения.

Программирование сенсорных датчиков левой стороны робота:

1.  Убедитесь, что пульт управления находится в нейтральном режиме (световой датчик не горит).

2.  Нажмите кнопку Left Sensor Program один раз. Робот ответит вам – «Бип!», что означает: Вы можете приступать к программированию.

Примечание:

Вы можете задать да 6 шагов (Нажатие кнопки SELECT шагом не считается).

Например: Walk Forward –Ходьба вперед, Right Arm Out - правая рука от себя, Left Arm Out – левая рука от себя, SELECT, SELECT (для перехода в режим «красных» команд), ROAR - Рык, Tilt Body Right – Наклон вправо, Tilt Body Left – Наклон влево.

3.  После программирования всех шести команд робот автоматически повторит только что заложенную программу.

4.  Если вы хотите заложить менее 6 шагов, после завершения программирования нажмите кнопку MASTER PROGRAM один раз.

5.  Для активации программы реагирования сенсорного датчика дотроньтесь до самого длинного пальца на ЛЕВОЙ руке робота или до сенсора на его ЛЕВОЙ ноге (см. рисунок). Робот повторит заложенную в него программу действий еще раз.

6.  Можно также нажать кнопку SELECT один раз (перейти в режим «зеленых» команд), а затем кнопку L> в нижней части пульта: робот повторит заложенную вами программу.

Программирование сенсорных датчиков правой стороны робота:

1. Убедитесь, что пульт управления находится в нейтральном режиме (световой датчик не горит).

2. Нажмите кнопку Right Sensor Program один раз. Робот ответит вам – «Бип!», что означает: Вы можете приступать к программированию.

Примечание:

Вы можете задать да 6 шагов (Нажатие кнопки SELECT шагом не считается).

3.  После программирования всех шести команд робот автоматически повторит только что заложенную программу.

4.  Если вы хотите заложить менее 6 шагов, после завершения программирования нажмите кнопку MASTER PROGRAM один раз.

5.  Для активации программы реагирования сенсорного датчика дотроньтесь до самого длинного пальца на ПРАВОЙ руке робота или до сенсора на его ПРАВОЙ ноге (см. рисунок). Робот повторит заложенную в него программу действий еще раз.

6.  Можно также нажать кнопку SELECT один раз (перейти в режим «зеленых» команд), а затем кнопку R> в нижней части пульта: робот повторит заложенную вами программу.

Сброс/Запись программы:

Чтобы сбросить только что заданную программу и вернуться к первоначальным настройкам, нажмите L> (для датчиков левой стороны робота) или R> (для датчиков правой стороны робота) в нижней части пульта один раз, а затем кнопку P (PROGRAM PLAY). Программа сотрется из памяти.

Примечание:

Если полностью отключить робота, программа не сохранится.

Если нажать кнопку SLEEP, программа останется в памяти робота еще на 2 часа.

Режим акустического программирования (реагирование на внешние звуки):

Робот может стать охранником Вашей комнаты или танцевать под Вашу любимую мелодию. Это возможно благодаря встроенному акустическому датчику, который позволяет роботу реагировать на внешние звуки.

Программирование акустического датчика:

1. Убедитесь, что пульт управления находится в нейтральном режиме (световой датчик не горит).

2. Нажмите кнопку Sonic Sensor Program один раз. Робот ответит вам – «Бип!», что означает: Вы можете приступать к программированию.

Примечание:

Вы можете задать да 6 шагов (Нажатие кнопки SELECT шагом не считается).

Например: Walk Forward –Ходьба вперед, Right Arm Out - правая рука от себя, Left Arm Out – левая рука от себя, SELECT, SELECT (для перехода в режим «красных» команд), ROAR - Рык, Tilt Body Right – Наклон вправо, Tilt Body Left – Наклон влево.

3. После программирования всех шести команд робот автоматически повторит только что заложенную программу.

4. Если вы хотите заложить менее 6 шагов, после завершения программирования нажмите кнопку MASTER PROGRAM один раз.

5. Для активации программы реагирования акустического датчика нажмите SELECT один раз (световой индикатор на пульте управления загорится зеленым светом), затем S>. Робот повторит заложенную в него программу действий еще раз.

6. Чтобы проверить заложенную реакцию робота на звуки, нажмите SELECT (световой индикатор на пульте управления загорится зеленым светом), а затем LISTEN. Теперь робот будет ждать громкого звука или похлопывания по его телу, чтобы активировать программу реагирования, заложенную Вами.

Сброс/Запись программы:

Чтобы сбросить только что заданную программу и вернуться к первоначальным настройкам, нажмите кнопку Sonic Program один раз, а затем кнопку P (PROGRAM PLAY). Программа сотрется из памяти.

Примечание:

Если полностью отключить робота, программа не сохранится.

Если нажать кнопку SLEEP, программа останется в памяти робота еще на 2 часа.

Режим программирования общих функций:

Основная черта устройства – в робота можно заложить несколько различных программ, а затем объединить их в одну и наблюдать, как робот живет, самостоятельно двигается и реагирует на окружающий мир.

Режим общего программирования:

1. Убедитесь, что пульт управления находится в нейтральном режиме (световой датчик не горит).

2. Нажмите кнопку P (MASTER PROGRAM) один раз. Робот ответит вам – «Бип!», что означает: Вы можете приступать к программированию.

Примечание:

Вы можете задать до 16 шагов (Нажатие кнопки SELECT шагом не считается).

3.  После всех заложенных шагов робот их автоматически повторит.

4.  Если вы хотите заложить менее 16 шагов, после завершения программирования нажмите кнопку PROGRAM PLAY.

5.  Для активации режима общего программирования нажмите SELECT, а затем P (MASTER PROGRAM): робот повторит еще раз все заложенные в него действия.

Сброс/Запись программы:

Чтобы сбросить программу нажмите MASTER PROGRAM один раз, затем PROGRAM PLAY.

Примечание:

Если полностью отключить робота, программа не сохранится.

Если нажать кнопку SLEEP, программа останется в памяти робота еще на 2 часа.

Объединение программ:

Вы можете увеличить 16 шагов общего программирования путем объединения с программами сенсорных датчиков в любой последовательности.

1.  Прежде всего, запрограммируйте реакцию робота на активацию 3-х сенсоров (левый сенсор, правый сенсор, акустический сенсор).

2.  Нажмите кнопку Master Program, чтобы начать программирование общих функций.

3.  Нажмите SELECT, затем R>, S> или L>. Программы датчиков станут одним из шагов в Вашей общей программе. Во время демонстрации все действия робота будут идти одно за другим без пауз и перерывов.

Неполадки и советы по их устранению:

Робот не отвечает на команды с пульта управления.

а) Установите робота в строго вертикальное положение, уберите препятствия с его пути, затем нажмите кнопку выключателя, пока не услышите звук.

b) Для лучшего приема команд убедитесь, что ничто не мешает прохождению сигнала от пульта к роботу. Всегда направляйте пульт в голову робота и соблюдайте дистанцию (максимально 3 м).

c)  Убедитесь, что батареи установлены правильно и ничего не препятствует соединению контактов.

d)  Робот может находиться в режиме программирования (на каждую команду он будет отвечать звуковым сигналом). Нажмите кнопку PROGRAM PLAY в верхней части пульта, затем кнопку STOP, чтобы вернуться к обычному режиму.

e)  Робота «ослепил» солнечный или электрический свет, что мешает прохождению сигнала. Уберите робота из интенсивно освещенной зоны.

f)  Робот не реагирует на команды, так как находится в процессе пробуждения. Просто подождите пару секунд.

У робота проблемы с движением.

a) Сенсорные датчики на руках и ногах робота определили препятствие впереди или позади и не позволяют роботу двигаться дальше. Используйте функцию BULLDOZER - Бульдозер (Нажмите кнопку SELECT дважды, затем BULLDOZER) или используйте SELECT-STEP или SELECT-BACKSTEP, чтобы заставить робота отойти от препятствия.

b) Управляйте роботом только на твердой поверхности или ковре с коротким ворсом. На траве, длинном ворсе, ткани или песке могут возникнуть проблемы с проходимостью.

Робот не реагирует на звуки после активации соответствующего режима.

a)  Подождите пару секунд - робот переключается на выбранный вами режим.

b)  Робот не «слышит» звуки на средних и низких частотах. Похлопайте в ладоши или по телу робота.

c)  Что-то блокирует ноги робота. Убедитесь, что его путь свободен и ничего не мешает свободе движений.

d)  Что-то мешает прохождению сигнала. Подойдите ближе или передвиньте робота в другое место.

Ноги и руки робота двигаются не так, как вы хотите.

a)  Руки и ноги робота состоят из нескольких частей, поэтому для более точного движения управляйте ими с помощью нескольких кнопок.

b)  Переведите робота в нейтральный режим. Нажмите SELECT, затем кнопку RESET (STOP).

Робот двигается неустойчиво.

a)  Нажмите STOP два раза или отключите и опять включите робота.

b)  Возможно, батареи находятся на грани разрядки. Замените элементы питания на новые.

c)  Что-то мешает прохождению сигнала. Подойдите ближе или передвиньте робота в другое место.

Комплектация: робот – 1 шт., инфракрасный пульт ДУ – 1 шт.

Технические характеристики:

Материал....................................................................................................................................................................ABSРазмеры.................................................................................................................................................300х160х360 мм Питание робота..................................................................................................................................4 элемента D-типа

Питание пульта ДУ..........................................................................................................................3 элемента АА-типа

Для детей старше 6 лет.

-ИМПЕР»

г.Москва, Ленинградский проспект д. 80

Корпус «Г», 9 этаж, Офис 911
Тел./Многоканальный)

ICQ:
E-mail: *****@***ru, *****@***ru

Сайт: http://www. *****/, http://www. *****/

Пожалуйста, помните, что перед поездкой к нам Вам необходимо совершить заказ желаемого товара по телефону или с помощью сайта. В противном случае мы не можем гарантировать Вам наличие товара, и Ваша поездка может оказаться пустой тратой времени!
