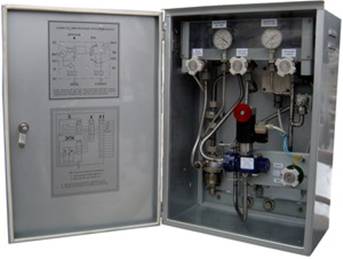

Шкаф управления блоком входных манифольдов ШБВМ

ШБВМ.00-00.000ТУ

Сертификат соответствия № РОСС RU. НО03.Н01656

Разрешение Госгортехнадзора РФ №РРС

Назначение:

Шкаф управления предназначен для ручного управления крана блока входных манифольдов и дистанционного закрытия крана по команде с пульта управления.

Шкаф обеспечивает выполнение следующих основных функций:

·  открытие и закрытие крана путем подачи рабочего агента после подачи напряжения на электромагнитный привод пневмораспределителя, установленного в шкафу;

·  дистанционное закрытие крана.

Технические характеристики:

Наименование параметра

Тип шкафа

электропневматический

Давление рабочей среды, МПа

2,0…5,6

Точка росы газа по воде, °С.

минус 40

Температура газа питания, °С

5…42

Напряжение питания (при постоянном токе), В

24

Объем газа, поступающего в привод крана при его открытии, л

20

Габаритные размеры, мм:

-длина

-ширина

-высота

440

268

600

Масса, кг

1500

Температура окружающей среды, С°

от минус 36 до плюс42

Рабочая среда – природный, очищенный от серы газ. В рабочей среде не допускаются механические примеси размером более 20 мкм.

Устройство и принципы работы:

Шкаф управления имеет исполнение IP55. Внутри шкафа размещена запорно-регулирующая арматура.

На верхней стенке корпуса шкафа установлены выходные штуцеры.

Во избежание образования взрывоопасной смеси во внутренней полости шкафа, на боковых стенках корпуса выполнены вентиляционные прорези, закрытые от пыли мелкой сеткой.

Органы управления арматуры и выключатель закрыты от несанкционированного доступа дверкой, фиксируемой замком.

Работа шкафа управления происходит в составе установки первичной подготовки газа.

Условия эксплуатации:

для эксплуатации в умеренном климате (У1), категория размещения I по ГОСТ для климатических зон П5 по ГОСТ , во взрывоопасных зонах класса 2 по ГОСТ Р 51330.9-99.

Цена: руб. с НДС.

По опросному листу Заказчик может выбрать желаемую комплектность оборудования, а также узлы, детали, трубы и кабели для проведения монтажа станции в соответствии с проектом.
