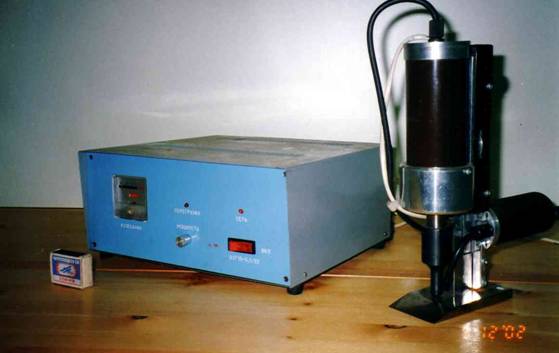

УЛЬТРАЗВУКОВОЕ РЕЖУЩЕЕ УСТРОЙСТВО УЗРУ1-0,1/35
Устройство предназначено для резки, кроя синтетических материалов, полимерных плёнок и листовых материалов толщиной 0,3 мм с одновременной заваркой края реза.
Устройство состоит из ультразвуковой колебательной системы на основе пьезокерамического преобразователя с рабочей частотой 35 кГц, корпуса, стойки, платформы, механизма подъёма корпуса и рукоятки. Устройство комплектуется ультразвуковым генератором УЗГ13-0,1/35.
Для охлаждения преобразователя и рабочего инструмента через рукоятку устройства подаётся сухой сжатый воздух давлением 0,8÷1 МПа.
Для подготовки устройства к работе необходимо:
- Соединить разъём устройства с соответствующим разъёмом на корпусе генератора;
- Присоединить через штуцера на рукоятке шлангами диаметром 6×1 источник сжатого воздуха;
- С помощью щупа механизмом подъёма выставить необходимый зазор между торцом рабочего инструмента и пятой подвижной платформы;
- Зафиксировать положение рабочего инструмента зажатием винта на стойке устройства.
Работа устройства:
- Подать сжатый воздух на охлаждение;
- Движением платформы подать материал под рабочий инструмент;
- Включить ультразвуковой генератор нажатием на клавишу «СЕТЬ ВКЛ.»;
- Регулируя скорость движения устройства по материалу, произвести раскрой.
Вес ручного устройства (без генератора), кг, не более — 3,5.
Габаритные размеры, мм, не более — 78×195×300.
Скорость резания в зависимости от материала — до 5 м/мин.
Подводимая электрическая мощность, кВА, не более — 0,25.
Источник питания — генератор ультразвуковой УЗГ13-0,1/22.
Габаритные размеры УЗГ, мм, не более— 310×260×140.
Вес УЗГ, кг, не более — 10.
Комплектность:
Ручное устройство — 1 шт.,
Генератор ультразвуковой — 1 шт.,
Паспорт с инструкцией по эксплуатации — 1 шт.
