Вентиляционные элементы Vilpe - монтаж

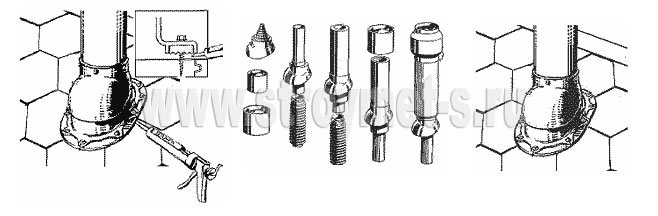

Установка вентиляционных выходов на гибкой черепице
В данном типе работ применяют элемент типа Хуопа, предназначенный именно для мягкой кровли. Этот универсальный проходной элемент обеспечит герметичность кровельной проходки.
Порядок работ по монтажу элементов Vilpe:
|
|
|
А. Зафиксировать отдельный фрагмент мягкой кровли размером 50 на 50 сантиметров к основанию кровли с помощью гвоздей. Сверху на фрагмент положить проходной элемент Хуопа и очертить его внутренний контур, вырезать по получившейся линии. Проходной элемент закрепить по диаметру фланца гвоздями.
Б. Фланец промазать клеем (лучше всего битумным).
В. Различные выходы: антенные, вентиляционные и т. д. зафиксировать специальными шурупами к элементу Хуопа. Снегозадержание необходимо в том случае, если расстояние между коньком кровли и вентиляционным элементом более одного метра.

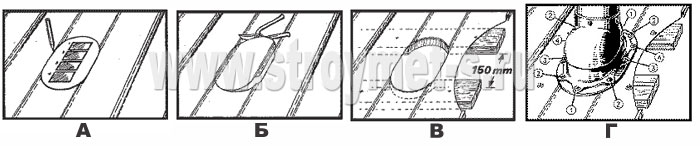

Монтаж вентиляционных выходов на готовой кровле
Применяют проходной элемент типа Классик.
Порядок работ:
А. Закрепить элемент Классик на кровлю, очертить его внутренний контур.
Б. Вырезать по получившейся линии.
В. Установить проходной элемент и закрепить его к основанию кровли гвоздями.
Г. Места соединений смазать силиконом.
Д. Специальные шурупы в комплекте предназначены для крепления антенных, вентиляционных и других выходов к элементу Классик.

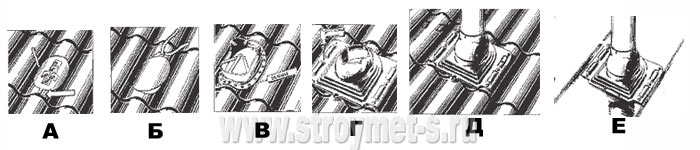

Установка вентиляционных выходов Vilpe на металлической кровле
Применяют проходной элемент типа Pelti.
Порядок работ:
А. Положить шаблон проходного элемента на металлическую кровлю (металлочерепицу, профнастил) и очертить его.
Б. Вырезать по получившейся линии.
В. Зафиксировать уплотнитель из резины к профилю с помощью шурупов, а контуру тщательно промазать силиконом.
Г. Петли резинового уплотнителя необходимо вложить в штырьки элемента Pelti.
Д. Зафиксировать проходной элемент и различные выходы (антенные, вентиляционные и т. д.) специальными шурупами к металлическому профилю.
Е. К обрешётке кровли (со стороны чердака) нужно гвоздями прибить уплотнитель гидроизоляционного слоя.
Установка уплотнителя гидроизоляционного слоя
Порядок работ:
А. Наложить уплотнитель на кровлю и очертить по внутреннему краю, учитывая диаметр отверстия в металлическом профиле.
Б. Вырезать по получившейся линии.
В. Шлейки нижнего и верхнего краёв уплотнителя прикрепить гвоздями к обрешётке.
Г. Место стыка уплотнителя и гидроизоляции обработать силиконом.
Монтажа вентиляционных выходов Vilpe на готовую кровлю
Применяют элемент типа Классик.
А-Б. Наложить элемент на кровлю, очертить по внутреннему краю, вырезать.
В-Г. Зафиксировать проходной элемент шурупами согласно инструкции.
Специальные шурупы в комплекте предназначены для крепления антенных, вентиляционных и других выходов к проходному элементу. Снегозадержатели необходимы в том случае, если расстояние между коньком кровли и вентиляционным элементом более одного метра.
