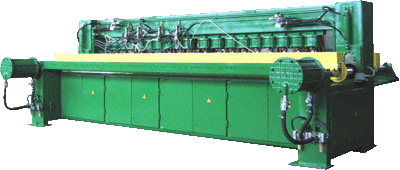

МАШИНА КОНТАКТНОЙ СВАРКИ МТМ-160-5

ОБЩИЕ СВЕДЕНИЯ

Машина контактной сварки МТМ-160-5 предназначена для электрической контактной сварки сеток экономичного армирования (с укороченными поперечными стержнями), а также обычных плоских арматурных сеток шириной до 3800 мм для железобетонных конструкций из гладких стержней или прутков арматурной стали типа А1, А11, А111, Вр1. Техника безопасности по ГОСТ 12.2.007.8 – 75. Машина соответствует ТУ16-683.037 – 86.

Структура условного обозначения:

М – машина контактной сварки;

Т – точечная;

М – многоэлектродная;

160-5 – номер модификации машины;

УХЛ, 0 – вид климатического исполнения по ГОСТ 15150 – 69 и ГОСТ 15543 – 70;

4 – категория размещения по ГОСТ 15150 – 69 и ГОСТ 15543 – 70.

Машина типа МТМ-160-5 рассчитана для эксплуатации в условиях УХЛ и О категории размещения 4 по ГОСТ 15150 – 69 и ГОСТ 15543 – 70, при этом температура охлаждающей воды на входе должна быть от + 5 до 25°С.

Окружающая среда невзрывоопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами. Класс машины по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0 – 75.

Степень защиты машины IP00, частей, находящихся под напряжением сети – IP20 по ГОСТ 14254 – 80.

Уровень шума соответствует требованиям ГОСТ 12.1.035 – 81.

Уровень вибрации соответствует требованиям ГОСТ 12.1.012 – 78.

Гарантийный срок устанавливается 1 год и исчисляется со дня пуска машины в эксплуатацию, но не позднее 6 месяцев со дня поступления ее на действующие и 9 месяцев на строящиеся предприятия.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки машины контактной сварки типа МТМ-160-5 входят следующие составные части: машина; шкаф управления; стойка; ЗИП (запасные части и принадлежности) – 1 комплект; эксплуатационная документация – 1 комплект.

ТЕХНИЧЕСКИЕ ДАННЫЕ

№	Наименование параметра	норма
1.	Напряжение трехфазной питающей сети частотой 50 Гц, В	380 (+5% / -10%)
2.	Номинальная потребляемая мощность при сварке прутков (при включении сварочных трансформаторов в три очереди), кВ·А, не более	475
3.	Номинальный длительный вторичный ток, кА	3,6
4.	Наибольший вторичный ток, кА, не более	30
5.	Номинальный сварочный ток, кА	12,5
6.	Наибольшая длительная эксплуатационная производительность при сварке прутков d 5+5 мм и при шаге каретки 300 мм, м/ч	45-60
7.	Диаметры свариваемых прутков, мм: -  продольных -  поперечных	3 – 5 3 – 5
8.	Количество переменных шагов между поперечными прутками	2
9.	Расстояние между продольными прутками, мм	50
10.	Расстояние между поперечными прутками, мм (шаг каретки)	50
11.	Подача поперечного прутка	из бухты
12.	Ширина свариваемой сетки, мм	3800
13.	Количество пар электродов	76
14.	Усилие сжатия при давлении сжатого воздуха в сети кгс/ см2 (490·103 Па) даН, не менее	500
15.	Усилие перемещения свариваемой сетки, даН, не мене	5000
16.	Давление сжатого воздуха в сети, мПа (кгс/ см2)	0,63 (6,3)
17.	Расчетный расход свободного воздуха при максимальном ходе каретки и номинальном усилии сжатия на электродах, м3/ч, не более	300
18.	Давление воды в системе охлаждения мПа, кгс/ см2	1,5 – 3,0
19.	Масса, кг, не более

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Машина типа МТМ-160-5 состоит из собственно машины, шкафа управления и стойки.

Собственно машина представляет собой металлоконструкцию, основной базовой частью которой является сварная станина.

Сварка прутков (одной, двумя или тремя очередями) производится в рабочем пространстве машины при опускании верхних электродов, работающих от приводов давления, на нижнюю контактную часть.

Перемещение сетки на требуемый шаг осуществляется с помощью каретки.

При изготовлении сетки экономичного армирования для подачи поперечных прутков используется механизм посылки.

При необходимости машина производит счет свариваемых прутков и выдает команду на резку сетки.

Машина устанавливается на фундамент.

Шкаф управления представляет собой сварную металлоконструкцию, внутри которой размещены - блок управления сваркой и пускорегулирующие элементы управления.

Двери имеют электрическую блокировку, исключающую возможность работы установки при их открывании.

Шкаф не требует фундамента и устанавливается в любом удобном для заказчика месте.

Стойка представляет собой металлоконструкцию, собранную из сварных рамок и предназначенную для укладки мерных поперечных прутков.

Стойка не требует фундамента. Продольные прутки подаются из бухт.

Машина типа МТМ-160-5 работает в ручном и автоматическом режимах. Управление машиной осуществляется кнопками, расположенными на пульте управления.

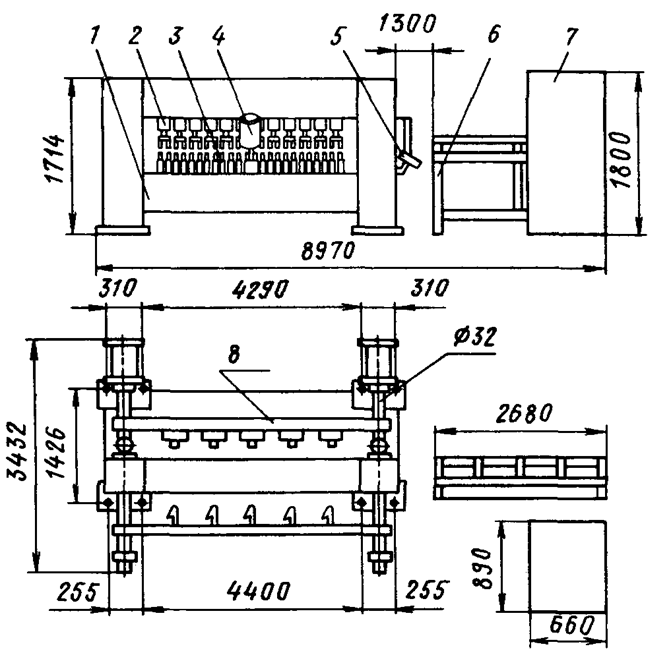

Габаритные и установочные размеры машины типа МТМ-160-5

1 – станина; 2 – привод давления; 3 – нижняя контактная часть; 4 – механизм досылки; 5 – пульт управления; 6 – стойка; 7 – шкаф управления; 8 – каретка..
