гп256-1 Домашний базовый спорткомплекс, металлический,
выс. 2,35 - 2,80
РУКОВОДСТВО по эксплуатации
Назначение: базовый комплекс для занятий спортом любителей и профессиональных спортсменов, совместно с навесными детскими снарядами может использоваться для игр детей.
Особенности конструкции:
· безопасность (конструктивно исключена возможность потери устойчивости);
· простота и легкость установки (установка производится одним человеком без особых усилий);
· два варианта установки:
«Т - образный» – рассчитан на большие нагрузки;
«Г - образный» – позволяет установить комплекс близко к стене;
· регулировочные детали скрыты внутри конструкции, благодаря чему комплекс имеет стильный дизайн.
Снаряды:
· шведская стенка,
· брусья,
· турник с широким хватом.
Технические характеристики
· ширина шведской стенки, см – 60
· ширина турника, см – 93
· диаметр перекладин несущей шведской стенки, мм – 26
· допустимая нагрузка при установке в варианте "Т" – не ограничена при использовании
по назначению
· допустимая нагрузка при установке в варианте "Г", кг – 100
Комплект поставки
№ поз. | Наименование | Кол-во |
1 | Штанга | 2 |
2 | Стойка нижняя | 2 |
3 | Стойка средняя | 2 |
4 | Проставка короткая | 2 |
5 | Проставка длинная | 2 |
6 | Перекладина длинная | 8 |
7 | Перекладина короткая | 2 |
8 | Стойка турника | 2 |
9 | Перекладина турника | 1 |
10 | Балка брусьев | 2 |
11 | Раскос | 2 |
12 | Перемычка брусьев | 2 |
13 | Упор верхний | 4 |
14 | Упор турника | 2 |
15 | Упор брусьев верхний | 2 |
16 | Пятка регулировочного винта большая | 2 |
17 | Вороток | 1 |
18 | Втулка диам.37,5 | 2 |
19 | Втулка для навесных снарядов | 3 |
20 | Стакан декоративный 35мм | 2 |
21 | Болт М10х60 | 2 |
22 | Винт 6х40 | 2 |
23 | Винт 6х45 | 4 |
24 | Винт 6х50 | 26 |
25 | Винт 6х50 потайной | 2 |
26 | Гайка М6 | 4 |
27 | Шайба 6 увеличенная | 2 |
28 | Шайба 10 увеличенная | 2 |
29 | Винт 10х60 потайной | 2 |
Внимание! В некоторых изделиях ЛЕКО крепеж и мелкие детали при упаковке укладываются внутри более крупных деталей.
СБОРКА И УСТАНОВКА
ВНИМАНИЕ! Ниже приведены рисунки, взятые из технических сборочных чертежей данного изделия. Номера позиций и их цвета соответствуют номерам и цветам в разделе «КОМПЛЕКТ ПОСТАВКИ».
Перед началом сборки проведите полную идентификацию комплектующих, разложите их в соответствии с таблицей. Для этого воспользуйтесь фотографией изделия на упаковке, рисунками и таблицей с указанием названий и количеств деталей. Идентификация деталей до сборки резко облегчит понимание рисунков и сократит время сборки.
Особенностью сборки является то, что вначале устанавливается в распор первая стойка в сборе со штангой. Затем к установленной стойке и штанге присоединяются перекладины. К перекладинам присоединяется вторая стойка со штангой. Затем конструкция выравнивается, и спорткомплекс распирается винтами.
Проставки поз.4, поз. 5 устанавливаются при необходимости в зависимости от высоты потолка.
Гарантии изготовителя
Гарантийный срок - 3 года со дня продажи.

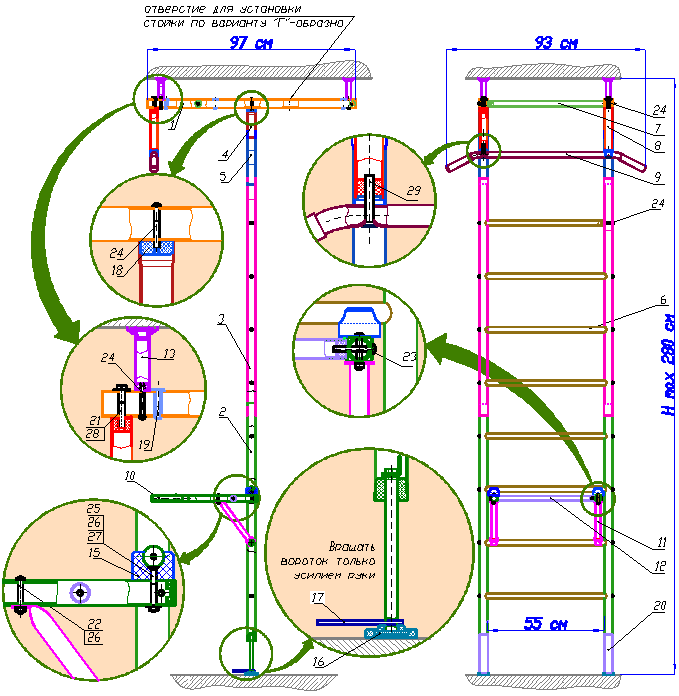

Рис.1. Вид общий (Т-образная сборка, максимальная высота)
|
