Расчеты на прочность оборудования АЭС в нормальных условиях эксплуатации и при динамических воздействиях
(рис
Примеры расчета напряженного-деформированного состояния приведены на русунках:

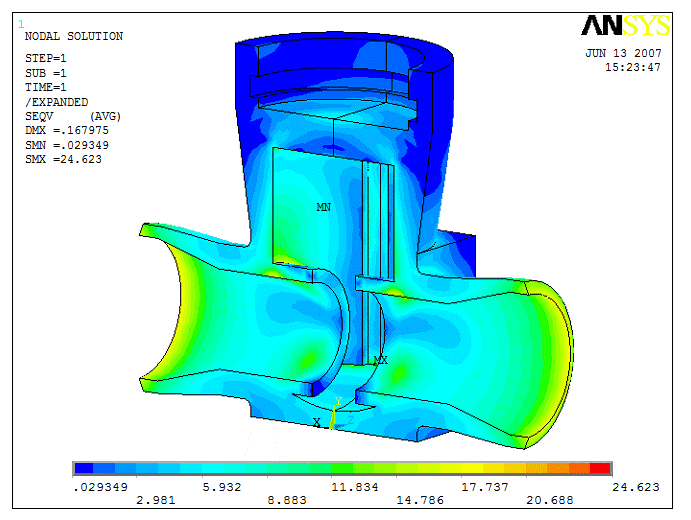

Рис.1 Распределение интенсивности напряжений в корпусе арматуры

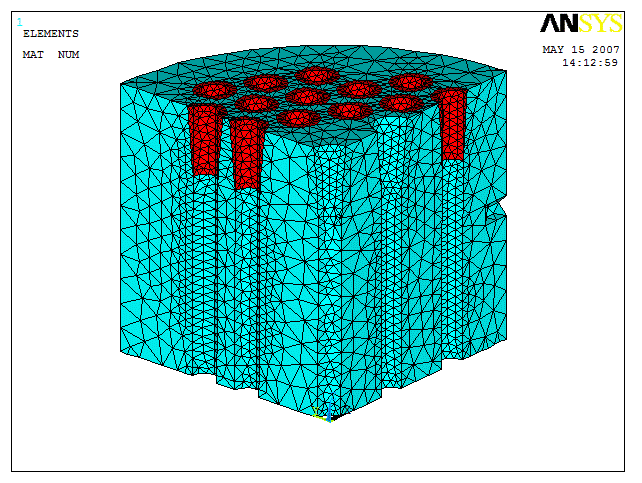

Рис. 2. Конечно-элементная модель анкерного блока защитной оболочки АЭС.
Рис.3. Распределение максимальных приведенных главных напряжений по объёму анкерного блока

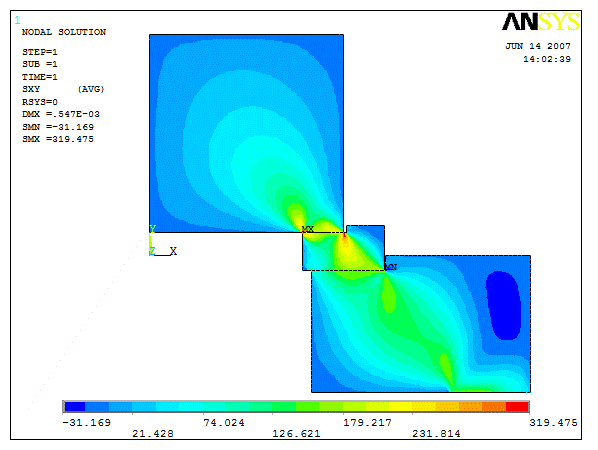

Рис. 4. Распределение напряжений среза τrz по объёму анкерного блока, нажимного кольца и опорной плиты
Рис.5. Прогибы графитовой колонны уран-графитового реактора при сейсмическом воздействии.
а – при отсутствии зазора в сопряжении блоков;
б – при наличии зазора в сопряжении блоков.

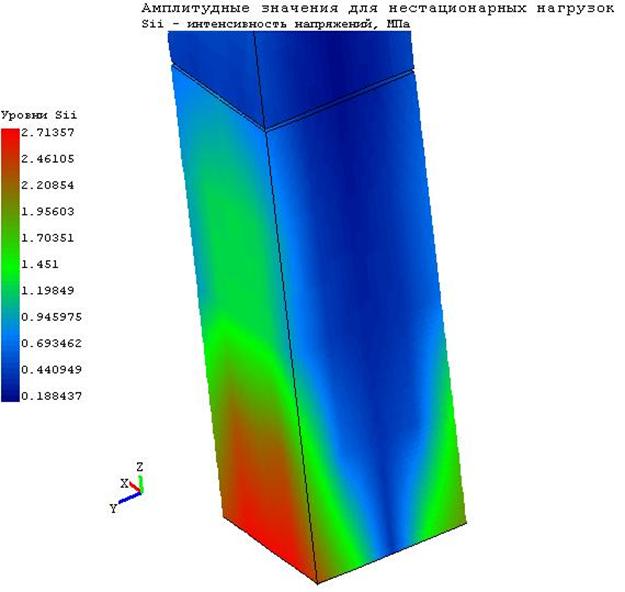

Рис. 6. Распределение напряжений в случае упора графитового блока на угловое ребро при сейсмическом воздействии.
Рис.7 Изменение интенсивности напряжений в канальной трубе уран-графитового реактора во времени:
а - в нижней части трубы, б – в средней части трубы, в – в верхней части трубы.
|
|

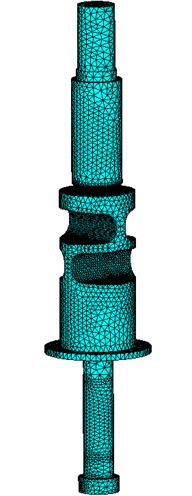

Рис. 8. Расчетная и конечно-элементная модель тяги блока датчиков РЗМ реакторов РБМК
| ||
Рис..1. Эквивалентные напряжения в тяге при действии нагрузок НУЭ+ПЗ.
Расчеты критических параметров трещин в трубопроводах АЭС и расходов теплоносителя через сквозные трещины (рис.
Рис.10. Схематическое изображение случаев с раскрываемой и «зажатой» сквозной трещиной
 |
Рис. 11. Расход теплоносителя через трещину в зависимости от величины изгибающего момента

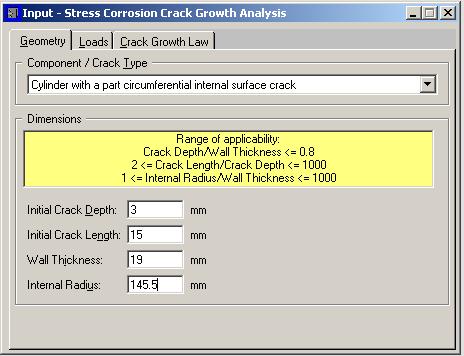

Расчеты кинетики подрастания трещин в оборудовании и трубопроводах АЭС по различным механизмам (рис. 12 ).
Рис.12. Подрастастание полуэллиптической трещины в трубопроводе АЭС за 1 год эксплуатации
Экспериментальные исследования кинетики окисления элементов активных зон, изготовленных из циркониевых сплавов, при температурах от 700 до 1200 оС. (рис.

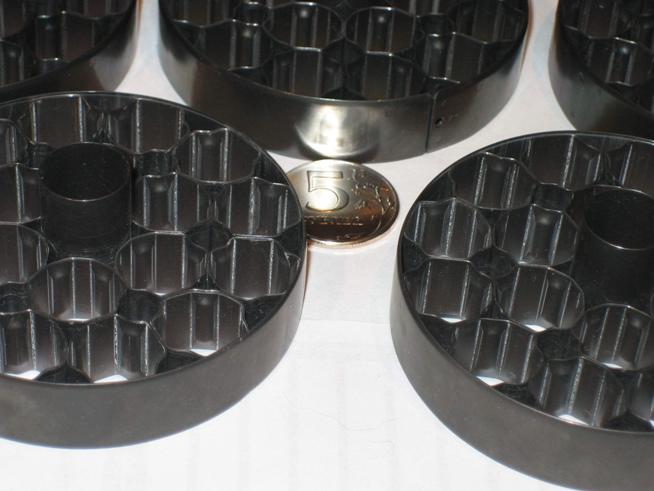

Рис. 13. Дистанционирующие решетки ТВС реакторов РБМК-1000, изготовленные из цикрониевого сплава
Рис.14. Распространение окисного слоя по толщине дистанционирующей решетки после её вырелжки в водяном паре в течение 1 часа пи температуре 1000 оС.
