ГЕНЕРАТОРНАЯ УСТАНОВКА

(ЭЛЕКТРОСТАНЦИЯ)

МОДЕЛЬ 30REZG

ЗАВ. № ____________

ПАСПОРТ

СОДЕРЖАНИЕ

1.  ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ

3

2.  ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ

4

3.  КОМПЛЕКТНОСТЬ

12

4.  РЕСУРС, СРОК СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

13

5.  КОНСЕРВАЦИЯ

13

6.  СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

14

7.  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

14

8.  ДВИЖЕНИЕ УСТРОЙСТВА ПРИ ЭКСПЛУАТАЦИИ

15

9.  ЗАМЕТКИ ПО ЭКСПЛУАТАЦИИ И ХРАНЕНИЮ

18

10.  СВЕДЕНИЯ О СЕРТИФИКАЦИИ

20

11.  ПРИЛОЖЕНИЯ

21

12.  ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

24

1.  ОСНОВНЫЕ СВЕДЕНИЯ О ГЕНЕРАТОРНОЙ УСТАНОВКЕ

1.1.  Дата изготовления

_________ год.

1.2.  Данные о фирме-изготовителе

KOHLER CO.

444 Highland Drive,

Mail Stop 072,

Kohler, Wisconsin 53044,

США

Тел.: +1

Факс: +1

Web-страница: http://www.

1.3.  Назначение

Генераторная установка (электростанция) предназначена для питания электроэнергией потребителей переменного тока.

1.4.  Состав установки

- Генератор.

- Двигатель.

- Контроллер Decision-Maker® 3000.

2.  ОПИСАНИЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ

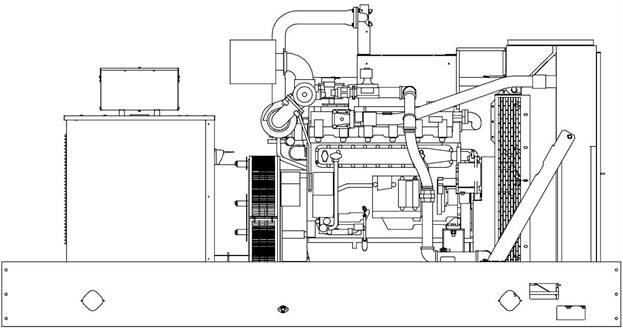

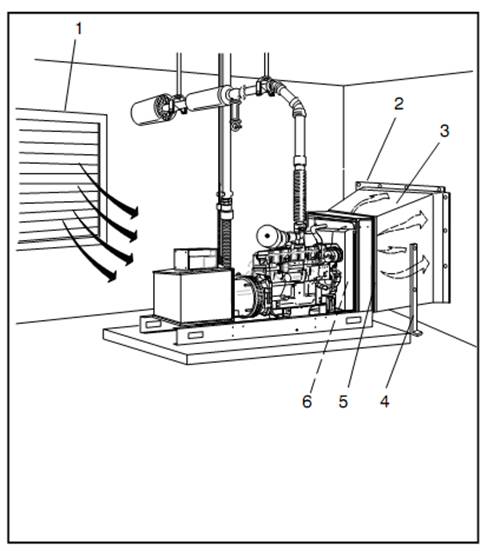

1. Впускное отверстие

2. Крепежный фланец воздуховода

3. Выпускной воздуховод

4. Опоры

5. Гибкая секция с фланцем воздуховода радиатора

6. Вытяжной вентилятор


Диапазон номинальной мощности

60 Гц

50 Гц

Резервная:

кВт

кВ·А

28 – 31

28 – 39

23 – 26

23 – 33

Стандартные характеристики

НЕ нашли? Не то? Что вы ищете?

Kohler Co. обеспечивает единую гарантию на генераторную установку и аксессуары.

Генераторная установка и ее компоненты испытаны, собраны фабричным способом и проверены в процессе производства.

Гарантия на 1 год покрывает все системы и их компоненты. Также доступна 2-х и 5-летняя гарантия.

Характеристики генератора переменного тока:

Уникальная система возбуждения Fast-Response_ II обеспечивает отличную чувствительность по напряжению and характеристику короткого замыкания, используя генератор переменного тока, возбуждаемый постоянным магнитом.

Бесщеточный генератор с вращающимся полем имеет широкие возможности подключения.

Характеристики генераторной установки

Природный газ

Сжиженный нефтяной газ (пары)

130°C

Резервная мощность

130°C

Резервная мощность

Генератор

Напряжение

Фазы

Гц

кВт/кВ·А

А

кВт/кВ·А

А

4P5

120/208

3

60

29/36

101

30/38

104

127/220

3

60

29/36

95

30/38

98

120/240

3

60

29/36

87

30/38

90

139/240

1

60

28/28

117

28/28

117

220/380

3

60

29/36

87

30/38

90

240/416

3

60

29/36

55

30/38

57

277/480

3

60

29/36

44

30/38

45

347/600

3

60

29/36

35

30/38

36

110/190

3

50

25/31

95

25/31

95

115/200

3

50

25/31

90

25/31

90

120/208

3

50

25/31

87

25/31

87

110/220

1

50

23/23

105

23/23

105

110/220

3

50

25/31

82

25/31

82

220/380

3

50

25/31

47

25/31

47

230/400

3

50

25/31

45

25/31

45

240/416

3

50

25/31

43

25/31

43

4P7

120/208

3

60

30/38

104

31/29

108

127/220

3

60

30/38

98

31/29

102

120/240

3

60

30/38

90

31/29

93

139/240

1

60

28/28

117

29/29

121

220/380

3

60

30/38

90

31/29

93

240/416

3

60

30/38

57

31/29

59

277/480

3

60

30/38

45

31/29

47

347/600

3

60

30/38

36

31/29

37

110/190

3

50

26/33

99

26/33

99

115/200

3

50

26/33

94

26/33

94

120/208

3

50

26/33

90

26/33

90

110/220

1

50

25/25

114

25/25

114

110/220

3

50

26/33

85

26/33

85

220/380

3

50

26/33

49

26/33

49

230/400

3

50

26/33

47

26/33

47

240/416

3

50

26/33

45

26/33

45

4Q7

120/240

1

60

30/30

125

30/30

125

110/220

1

50

25/25

114

25/25

114

Характеристики генератора переменного тока

Характеристика

Генератор

·  Соответствие стандартам NEMA MG1, IEEE, и ANSI для перегрева и пуска мотора.

·  Ток установившегося короткого замыкания до 300% от номинального тока до 10 сек.

·  Ток установившегося короткого замыкания позволяет разъединителям срабатывать не нарушая поле генератора переменного тока.

·  Самовентилирующаяся и брызгозащищённая конструкция.

·  Вакуумная обмотка, покрытая эпоксидным лаком, стойким к образованию плесени и грибков для увеличения надежности и срока службы.

·  Fast-Response_ II бесщеточный генератор переменного тока с бесщеточным возбудителем для превосходной нагрузочной характеристики.

Тип

4-полюсный, с вращающимся полем

Тип возбудителя

Бесщеточный, постоянный магнит

Выводы: количество, тип

4P4

12, переключаемые

4Q4

4, 110-120/220-240

Регулятор напряжения

Твёрдотельный, Вольт/Гц

Изоляция:

NEMA MG1

Класс материала

H

Температура перегрева

130°C, Резервная мощность

Подшипник:

количество, тип

1, герметизированный

Соединение

Подвижный диск

Успокоительная обмотка

Полная

Регулировка напряжения, (холостой ход – полная нагрузка)

Генератор на постоянном магните

550 контроллер (с 0.5% отклонением в зависимости от разницы температуры)

±2% среднее

3-фазное распознавание,

0.25%

Полная проводимость нагрузки

100% мощности

Несбалансированная нагрузка

100% тока холостого хода

480 В, 380 В; 4P5

480 В, 380 В; 4P7

240 В, 220 В; 4Q7

Гц),Гц)

Гц), Гц)

Гц),Гц)

Характеристики установки

Двигатель

Данные двигателя

60 Гц

50 Гц

Изготовитель

General Motors

Модель двигателя

Industrial Powertrain

Тип двигателя

3.0 л, 4-тактовый, без наддува

Расположение цилиндров

4, рядный

Рабочий объём, л

3.0

Диаметр цилиндра x ход поршня, мм

101.6 x 91.4

Cтепень сжатия

8.2:1

Скорость поршня, м/мин

329

274

Основной подшипник: количество, тип

2, стержень

Номинальная частота, об/мин

1800

1500

Макс. мощность на номинальной частоте, кВт

36.5

32

Материал головки цилиндров

Чугун

Поршень: тип, материал

Высокоуглеродистый алюминий

Материал коленчатого вала

Чугун с шаровидным графитом

Материал клапанов

—

регулятор: тип, модель

Электронный

Регулировка частоты, холостой ход – полная нагрузка

Изохронный (равновременной)

Регулировка частоты, установившийся режим

±0.5%

Частота

Постоянная

Тип воздухоочистителя, все модели

Сухой

Выхлопная система

Выхлопная система

60 Hz

50 Hz

Выпускной коллектор, тип

Сухой

Выхлопной поток при номинальной мощности, кг/ч

7.1

5.9

Температура выхлопа при номинальной мощности, сухой выхлоп, °C

688

Максимально допустимое обратное давление, кПа

10.2

Электрика

Электрическая система двигателя

60 Hz

50 Hz

Зарядный генератор аккумулятора:

Земля (отрицательная/положительная)

Отрицательная

Напряжение (DC), В

12

Ток, А

70

Напряжение стартера мотора (DC)

12

Аккумулятор, ток холодного проворачивания вала :

Количество, ток каждой (А)

1, 630

Напряжение аккумулятора (DC)

12

Топливо

Топливная система

60 Гц

50 Гц

Тип топлива

Сжиженный газ, природный газ или 2 вида топлива

Ввод топлива

1 NPTF

Давление подачи топлива, кПа

1.74--2

Пределы хим. состава топлива *

Nat. Gas

LP Gas

Метан, % по объему

90 мин.

—

Этан, % по объему

4.0 макс.

—

Пропан, % по объему

1.0 макс.

85 мин.

Пропилен, % по объему

0.1 макс.

5.0 макс.

C4 и выше, % по объему

0.3 макс.

2.5 макс

Сера, миллионная доля массы

25 макс.

Нижнее значение нагрева,

кДж/м3, минимум.

26.6

67.5

* Топливо с другим составом может быть приемлемо. Если Ваше топливо вне указанной спецификации, свяжитесь с Вашим местным дистрибьютором за рекомендациями.

Расход топлива

60 Гц

50 Гц

Природный газ, м3/час при % нагрузке

Резервная мощность

100%

12.2

10.2

75%

9.6

8.0

50%

7.2

6.0

25%

5.1

4.3

Сжиженный газ, м3/час при % нагрузке

Резервная мощность

100%

5.0

4.2

75%

4.1

3.4

50%

3.1

2.6

25%

2.1

1.8

Смазка

Система смазки

60 Гц

50 Гц

Тип

Полное давление

Объем поддона картера, л

3.8

Объем поддона картера с фильтром, л

4.1

Масляный фильтр: количество, тип

1, картридж

Охлаждение

Система охлаждения

60 Гц

50 Гц

Окружающая температура, °C

50

Объем воды в капоте двигателя, л

6.8

Объем системы охлаждения, включая двигатель, л

14.9

Скорость потока воды в капоте двигателя, л/мин

42

35

Теплоотвод водного охладителя при номинальной мощности, сухой выхлоп, кВт

34.1

28.4

Тип водяного насоса

Центробежный

Диаметр вентилятора, включая лопасти, мм

533

Вентилятор, кВт

3.0

1.7

Требования к работе

Требования к воздуху

60 Гц

50 Гц

Охлаждаемый воздух, м3/мин

200

167

Потребление воздуха, кг/ч

2.1

1.75

Теплоотвод в окружающих воздух:

Двигатель, кВт

9.2

15.4

Генератор, кВт

4.5

3.75

Контроллер
