Специальная программа
Проверка максимального реле напряжения серии РН-53
Руководство по эксплуатации
.015.18 РЭ
г. Чебоксары
Назначение
Программа предназначена для автоматизации работ во время проведения проверки большого количества реле серии РН-53 в автоматическом режиме. Она позволяет при однократно заданных условиях и режимах проводить многократную проверку различных технических параметров реле и анализировать получаемые результаты без оперативного вмешательства человека в процесс тестирования.
Программа позволяет:
1) произвести проверку следующих технических параметров реле:
§ напряжение срабатывания и возврата;
§ время срабатывания и возврата;
§ коэффициент возврата;
2) вести протокол проведенных испытаний, который можно распечатать на принтере;
3) вести архив всех протоколов и параметров испытаний;
4) удобно производить настройку уставки реле;
5) настраивать параметры испытаний:
§ тип проверки; в зависимости от того происходит новое включение реле или профконтроль, можно увеличить или уменьшить объем проверок, задать уставки на которых будут производится испытания;
§ допустимые отклонения, по которым будут анализироваться результаты проверок;
§ условия проверок (по умолчанию или задаются пользователем).
В программе используется ориентированный на пользователя интерфейс с меню, кнопками, горячими клавишами. Встроенная контекстно-зависимая служба Помощь делает программу легкой для изучения и использования.

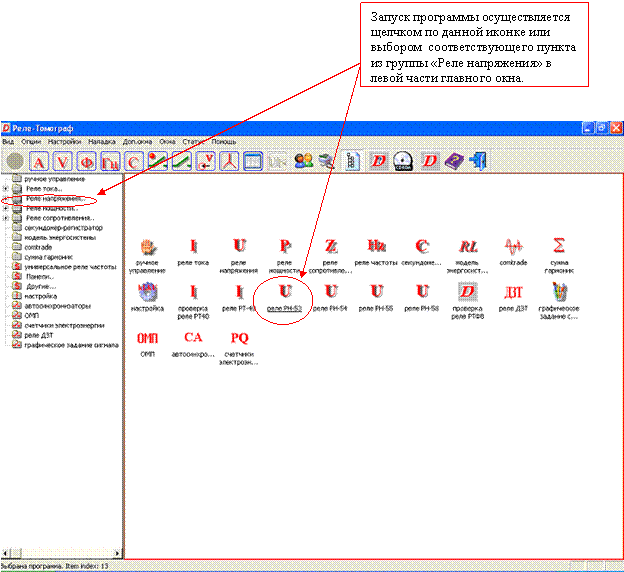

Запуск программы
 |
Работа с программой

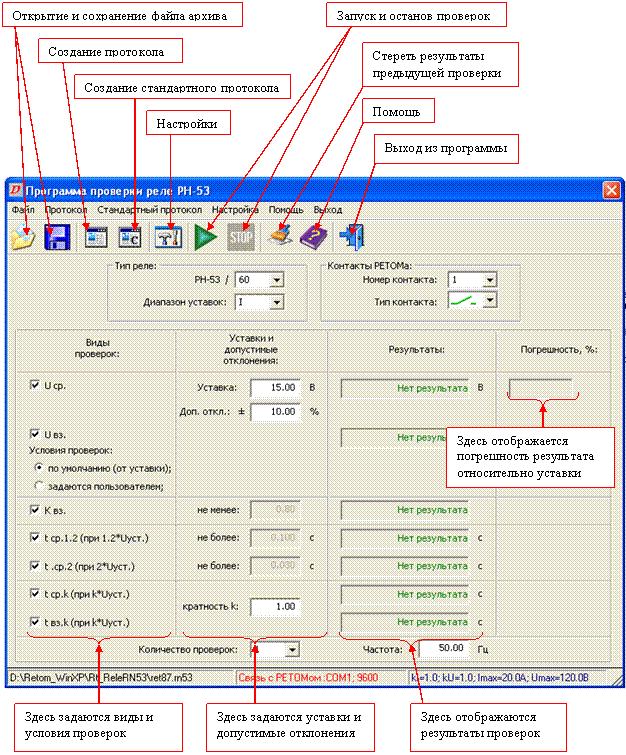

При запуске программы появляется диалоговое окно. В верхней части окна расположена полоса главного меню: "Файл", "Протокол", "Стандартный протокол", "Настройки", "Помощь", "Выход". Под ним расположена панель инструментов с кнопками. В нижней части окна находится полоса статуса, где отображается имя текущего архива, параметры связи с Ретомом и максимальные значения тока и напряжения. В центральной части диалогового окна расположены поля для выбора параметров реле, видов проверок, контактов Ретома.
Выбор опций экрана (меню, полей ввода, кнопок) производится с использованием манипулятора мышь, клавишами управления курсора, клавишами <Tab> и <Enter>.
Для проверки реле необходимо:

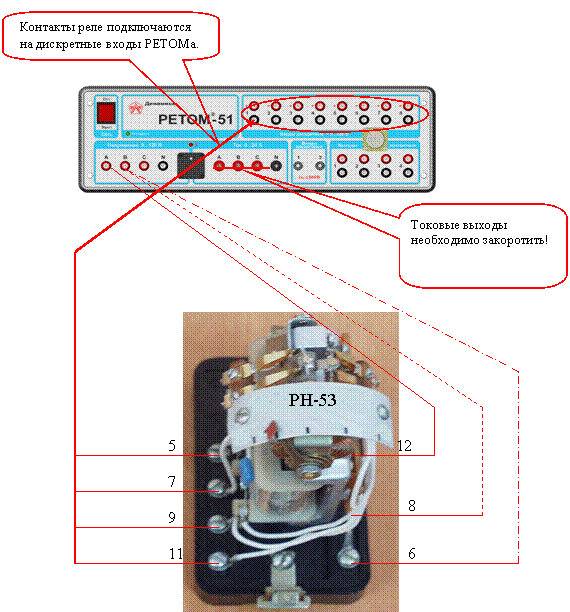

§ подключить рабочую обмотку реле к каналам напряжения РЕТОМ;
§ подключить контакты реле к дискретным входам РЕТОМ;
§ выбрать требуемые проверки;
§ ввести уставки реле;
§ ввести диапазон и шаг изменения напряжения проверок (по желанию пользователя);
§ ввести временные параметры проверок (по желанию пользователя);
§ выбрать количество проверок;
§ включить РЕТОМ и запустить проверки на выполнение.
По желанию, пользователь сам может задать диапазон и шаг изменения напряжения, и временные параметры. При этом следует установить переключатель в следующее положение:

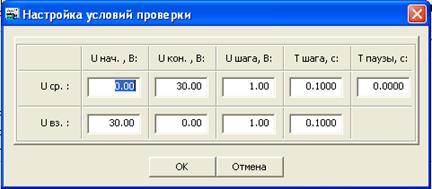

а затем вызвать окно настроек, нажав кнопку или выбрав пункт меню «Настройка»:
В диалоговом окне настройки используются стандартные кнопки: "ОК", "Отмена". По кнопке "ОК" происходит выход из режима настройки с запоминанием выполненных изменений в текущем сеансе работы. Если нажата кнопка "Отмена", - выход без сохранения.
После выполнения всех настроек необходимо записать выполненные изменения в архив. Режим сохранения вызывается в панели управления из меню "Файл"/"Сохранить" или при нажатии кнопки на панели инструментов. При этом появляется диалоговое окно, где требуется ввести наименование записи текущего архива.

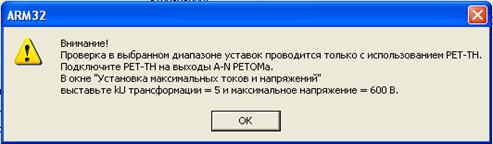

Реле подключается на канал напряжения РЕТОМа до ~240 В (на каналы А-В, напряжения UA и UB выдаются в противофазе; см. схему подключения) для большинства типов реле. В случае проверки реле РН-53/400, второй диапазон уставок, требуется подключить трансформатор напряжения РЕТ-ТН к выходам A-N РЕТОМа. Будет выведено предупреждающее сообщение:
Контакт реле подключается к дискретным входам РЕТОМ. В окне программы выбирается номер входа РЕТОМ
Поиск напряжения срабатывания или возврата реле осуществляется путем изменения напряжения в заданном диапазоне от UНАЧ до Uкон с шагом Uшага (по умолчанию UНАЧ = 0, Uкон = 1,5 * UУСТ при срабатывании и соответственно наоборот при возврате, шаг по умолчанию Uшага = UУСТ*П/100, где П – погрешность в %, UУСТ – уставка по напряжению). На каждом шаге ожидается срабатывание (возврат) контакта в течении времени Tшага (по умолчанию Tшага = 0,5 с). Когда проверка происходит с условиями по умолчанию, то первоначально диапазон от UНАЧ до Uкон проходится с «грубым» шагом, равным UУСТ/10, и лишь затем найденный поддиапазон проходится с уточненным шагом, зависящим от заданной погрешности. Если проверка производится по условиям, заданными пользователем, то диапазон от от UНАЧ до Uкон проходится один раз с заданным шагом. При срабатывании (возврате) реле фиксируется текущее значение напряжения. В случае, когда напряжение надо подавать скачком, на каждом шаге используется проверка с паузой между подачей напряжения. Для этого в окне «Настройка условий проверки» вводим нужное значение в поле Тпаузы.
Время срабатывания или возврата реле определяется при скачкообразном изменении входного сигнала (напряжения) на обмотке реле от 0 до k*Uуст (при срабатывании) или от k*Uуст до 0 (при возврате), где k – кратность (задается в соответствующем поле).
Коэффициент возврата есть отношение напряжения возврата к напряжению срабатывания.
С более подробным описанием алгоритмов можно ознакомиться в описании программы «Проверка реле напряжения».
Количество проверок выбирают, исходя из целесообразности определения разброса параметра и времени испытания (типовое значение 3 – 5; для первого прогона программы достаточно задать 1). В протоколе результаты работы представлены в виде среднего значения и максимального отклонения.
Результаты проверок сравниваются с введенными значениями уставок и далее рассчитывается относительная погрешность по формуле:
,
где D - погрешность, Р – результат, У – уставка.

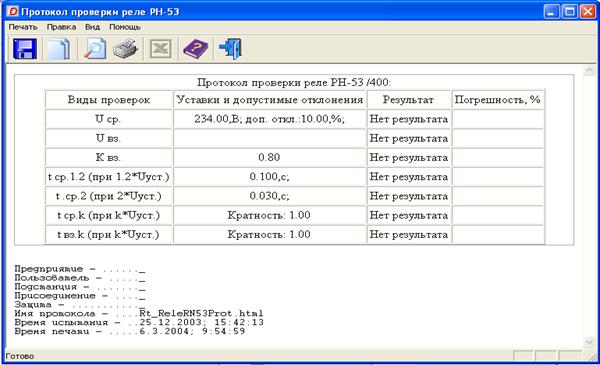

Результаты проверок сводятся в протокол:
При выборе пункта меню «Стандартный протокол» или при нажатии кнопки
на панели инструментов вызывается стандартный (Минтопэнерго) протокол проверки реле РН-53 при профконтроле:
Схема подключения
 |
I-ый диапазон уставок.
II-ой диапазон уставок.
Примечание:
В случае проверки реле РН-53/400, второй диапазон уставок, требуется трансформатор напряжения РЕТ-ТН (см. пункт «Работа с программой»).
