Установка парктроника Spark 4-U
на Toyota Corolla 2011г. в.

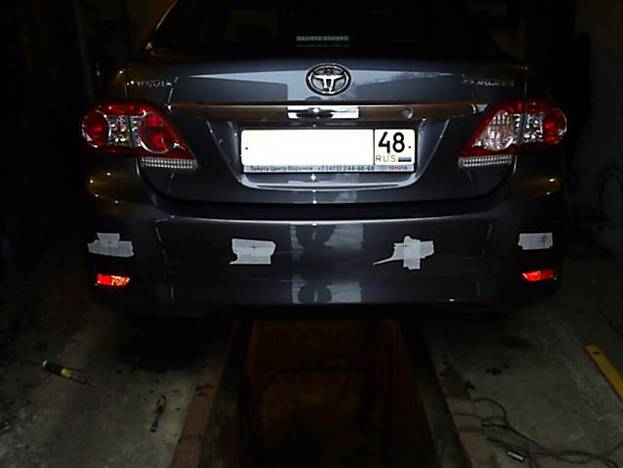

1. Размечаем на бампере места для сверления отверстий под датчики. Внешние 10-12см от края бампера, затем расстояние между ними делим на 3 (получается 44-45см.) и размечаем места для двух внутренних датчиков. Высота около 60см.

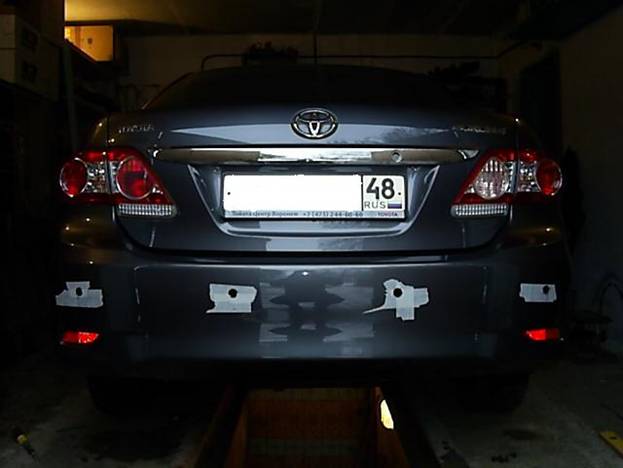

2. Имеющейся в комплекте фрезой прорезаем отверстия для датчиков, они получаются чуть выше металлического бруса усиления бампера.

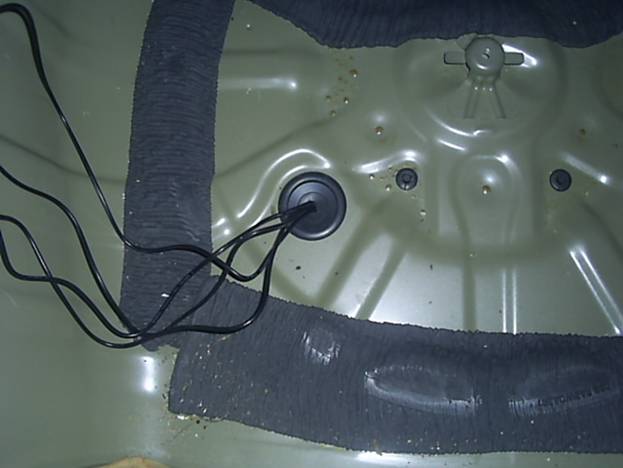

3. Частично снимаем пластиковую облицовку ниши запаски (снизу) чтобы добраться к резиновому клапану в этой нише и протягиваем все 4-ре провода от датчиков (я заранее пометил изолентой разных цветов разъемы от каждого датчика чтобы без ошибок подключить их к блоку).
4. Снимаем текстильную обшивку левого крыла в багажнике и закрепляем блок в любом удобном месте, я сделал это с помощью пластиковых электромонтажных хомутов чуть выше болта амортизаторной стойки.
5. Подключаем провода питания, черный «-» на клемму под гайку на задней стенке багажника

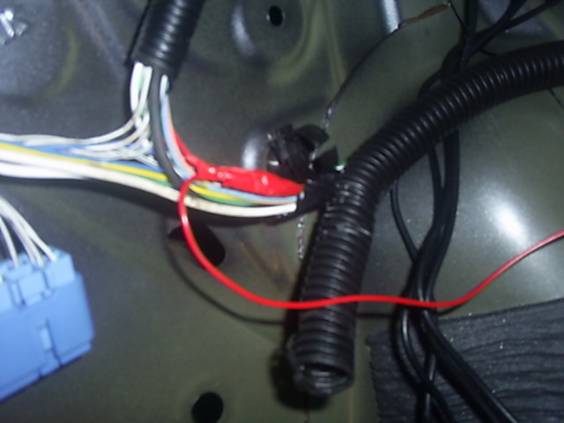

Красный «+» от света заднего хода к тонкому тоже красному проводу из жгута

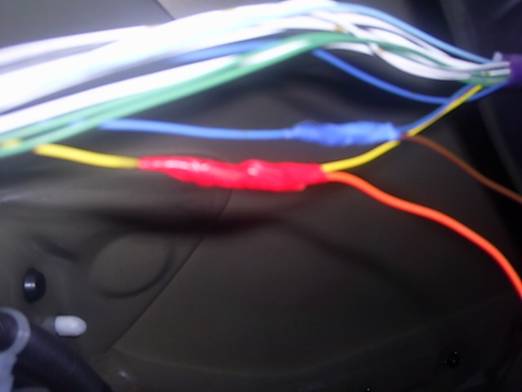

6. Провод программирования (оранжевый) подсоединяем к желтому проводу из жгута (левый поворотник), а провод стоп сигналов (коричневый) к синему из жгута проходящему по вверху левого крыла.
7. Протягиваем провод от блока парктроника к дисплею, я сделал это по левой стороне потолочной обшивки к салонному зеркалу. Приклеиваем на двусторонний скотч дисплей к зеркалу и проверяем работоспособность.

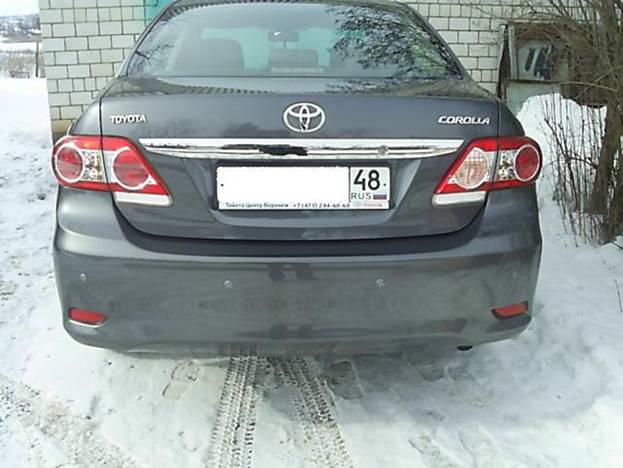

8. Собираем все в обратном порядке, программируем систему (при необходимости) согласно инструкции и оцениваем полученный результат.
