Объект | Новое строительство. Энгельсский локомотивный завод. |
Главный корпус. Трансбордер. | |
Наименование | Трансбордер с лебедкой |
ИСХОДНЫЕ ТРЕБОВАНИЯ К РАЗРАБОТКЕ
КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ОБОРУДОВАНИЯ
ИНДИВИДУАЛЬНОГО ИЗГОТОВЛЕНИЯ
План расположения оборудования черт. № 000-1-ТХ поз. 4.1 и поз.4.2
Наименование | Основные показатели и характеристики машин, механизмов, аппаратов |
1 | 2 |
I Общие сведения к оборудованию и технические требования | |
1 Назначение, область применения, выполняемые технологические операции | Поперечная передача электровозов и элементов электровоза между линиями путей дробеструйной очистки, шлифования, окраски и сушки, участкам установки и сборки каналов, а также подача электровозов и элементов электровоза в дробеструйные, шлифовальные, окрасочно-сушильные камеры, на участки установки и сборки каналов и возврат их на трансбордер лебедкой трансбордера. |
2 Основные технические параметры (производительность, грузоподъемность, мощность, масса и габарит изделия, скорость транспортирования, температурный режим технологического процесса и др.). | 1 Грузоподъемность, т 120 2 Количество одновременно перевозимых электровозов или тележек с изделиями, шт 1 3Скорость передвижения трансбордера, м/мин до 33 4Установленная мощность трансбордера, кВт около 30 5 Расстояние между крайними пролетами, м 184 6 Тяговое усилие лебедки, к Н 30 7 Скорость наматывания каната на барабан (последний слой), м/мин (не более) 9 8 Канатоемкость барабана лебедки, м (не менее) 120 8 Суммарная установленная мощность механизма передвижения трансбордера и тяговой лебедки, кВт (30+6) |
3 Принцип действия конструкции | Трансбордерная тележка состоит из следующих основных узлов: моста (металлоконструкции) с проложенным по нему участком пути, двух механизмов передвижения, двух приводных и четырех неприводных балансирных ходовых тележек, мачты с троллейным токоподводом, тяговой лебедки и пультов управления. Механизм передвижения тележки смонтирован на раме моста и на приводных балансирных тележках. Трансбордерная тележка передвигается на шести балансирных тележках по трем рельсам, уложенных в специальном приямке. На каждой балансирной тележке установлено по два ходовых колеса. Перемещение трансбордерной тележки в приямке, в направлении перпендикулярном цеховым рельсовым путям, осуществляется посредством механизмов передвижения. Накатывание электровоза или технологической тележки с элементами электровоза на путь тележки и скатывания с него, а также подача их в дробеструйные, шлифовальные, окрасочно-сушильные камеры осуществляется лебедкой трансбордера. При этом должна быть соответствующая запасовка каната через обводные горизонтальные блоки трансбордера или обводные блоки камер. Мачта, установленная на концевой балке моста, имеет в верхней своей части токосъемники, которые предназначены для взаимодействия с токоподводом. Мост трансбордерной тележки имеет стены и покрытие, а также оснащен локальным электрическим отоплением внутри для поддержания постоянной температуры + 17°С |
4 Эксплуатационные параметры (режим работы, ритм, цикл) | Режим работы – двухсменный. |
5 Условия эксплуатации (рабочая среда, температура, категория помещения и класс зоны, воздействие климатических условий механических нагрузок и др.) | Рабочая среда – нормальная. Температура – 37º С, +27,5º С. |
6 Требования и исполнение (экспортное, тропическое, взрывобезопасное) | Обычное. |
7 Конструктивные требования (ограничение габаритов, массы) | Длина - (около)24000мм Ширина - (не более) 7800мм Масса – (около) 40000кг |

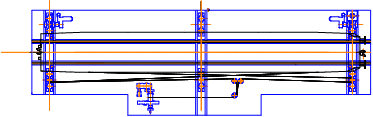

8 Принципиальная схема, чертеж |
|
9 Различные специфические требования (управление, блокировки, увязка с другим оборудованием, наличие местных отсосов, состав удаляемых газов и воздуха до очистки, состав стоков до очистки, необходимость оборудования для очистки удаляемых воздуха, газов и стоков). | Управление трансбордерной тележкой осуществляется с одного из двух пультов управления, расположенных на мосту. Крайние положения хода тележки ограничиваются конечными выключателями. |
10Требования по технике безопасности и производственной санитарии | Обеспечить требования техники безопасности выполнения работ на данном оборудовании по ГОСТ 12.1.030-81, ГОСТ 12.2.007.7-83, ГОСТ 12.2.022-80. |
11 Источники разработки (аналоги для разработки, нормативные документы, авторские свидетельства указать тип, фирму, параметры и источник информации). | Проекты аналогичных трансбордерных тележек, внедренных на ряде предприятий. |
12 Обоснование необходимости разработки (требования экологии, необходимость механизации или автоматизации производственного процесса, улучшение условий труда, снижение трудоемкости изготовления /ремонта изделий) | Механизация процесса поперечной передачи электровозов с одной линии цехового пути на другую. |
13 Данные по уровням механизации (полная механизация и автоматизация, полная механизация и частичная автоматизация, частичная механизация, отсутствием механизации) | Полная механизация и частичная автоматизация. |
14 Приложения (чертежи, расчеты и др. технические материалы) | — |
Главный технолог
Главный специалист
