Запчасти Выключатель муфты привода вентилятора дизельного двигателя
№ | Количество | Номер по каталогу | Наименование |
1 | Включатель муфты привода вентелятора в сб | ||
1 | 1 | Кольцо уплотнительное | |
2 | 1 | 240Б | Крышка корпуса |
3 | 2 | 252154-П2 | Шайба |
4 | 2 | 201418-П29 | Болт |
5 | 1 | Пружина возвратная | |
6 | 1 | Шайба пружины | |
7 | 2 | Шайба | |
8 | 1 | -А | Золотник |
9 | 2 | Пружина | |
10 | 1 | 200271-П29 | Болт |
11 | 2 | 252135-П2 | Шайба |
12 | 1 | * | Толкатель |
1 | -А* | Толкатель | |
13 | 1 | 201460-П29 | Болт |
14 | 1 | Корпус включателя в сб | |
15 | 1 | 238Н | Кольцо уплотнительное |
16 | 1 | Пробка крана | |
17 | 2 | 46 9 | Шарик Б 5,0-100 |
18 | 1 | Пружина фиксатора | |
19 | 1 | Кольцо | |
20 | 5 | 312472-П | Шайба |
21 | 1 | 45 9 | Датчик термосиловой ТС -10 |
22 | 1 | 25 3 | Кольцо 2-1 |
23 | 1 | 25 3 | Кольцо 2-1 |
24 | 1 | Гайка | |
25 | 1 | Прокладка корпуса | |
26 | 7 | 312326-П34 | Шайба |
27 | 2 | 310096-П29 | Болт |
28 | 1 | 252006-П29 | Шайба |
29 | 1 | 236НЕ | Трубка отводящая в сб |
30 | 1 | Кляммер | |
31 | 1 | 240Б | Прокладка |
32 | 1 | 46 9 | Шарик Б 3-60 |
33 | 1 | Шток фиксатора золотника | |
34 | 1 | 316187-П29 | Пробка |
35 | 1 | 236НЕА | Труба подводящая в сб |
36 | 1 | 310095-П29 | Болт |
37 | 1 | 314681-П29 | Штуцер |
Сцепление

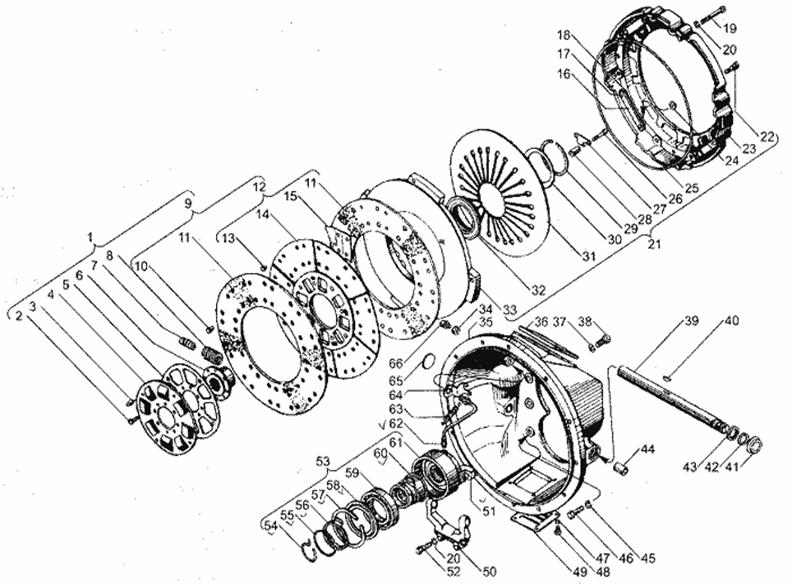

Запчасти Сцепление дизельного двигателя
№ | Количество | Номер по каталогу | Наименование |
1 | 1 | 182.1601130 | Диск ведомый в сб |
2 | 8 | 313020-П2 | Заклепка |
3 | 4 | 184.1601158 | Штифт упорный |
4 | 2 | 184.1601153 | Диск демпфера |
5 | 2 | 184.1601167 | Пружина тарельчатая |
6 | 1 | 184.1601142 | Ступица ведомого диска |
7 | 8 | 184.1601151 | Пружина демпфера внутреняя |
8 | 8 | 184.1601150 | Пружина демпфера |
9 | 1 | 184.1601131 | Диск ведомый с фрикционными накладками в сб |
10 | 24 | 313018-П | Заклепка |
11 | 2 | 184.* | Накладка фрикционная |
11 | 2 | 184.1601138* | Накладка фрикционная |
12 | 1 | 184.1601132 | Диск ведомый с пластинами в сб |
13 | 24 | 313017-П | Заклепка |
14 | 1 | 184.1601134 | Диск ведомый с кольцами демпфера |
15 | 12 | 184.1601135 | Пластина пружинная |
16 | 16 | 182.1601342 | Пластина нажимного диска |
17 | 4 | 257257-П2 | Заклепка |
18 | 4 | 252006-П2 | Шайба |
19 | 12 | 45 9 | Болт |
20 | 14 | 252136-П2 | Шайба |
21 | 1 | 184.1601090 | Диск нажимной с кожухом в сб |
22 | 4 | 182.1601343 | Болт нажимного диска |
23 | 1 | 182.1601122 | Кожух сцепления с пластинами в сб |
24 | 4 | 182.1601344 | Втулка |
25 | 1 | 182.1601360 | Кольцо кожуха упорное |
26 | 12 | 201464-П2 | Болт |
27 | 6 | 182.1601097 | Скоба |
28 | 12 | 182.1601364 | Втулка |
29 | 1 | 182.1601275 | Кольцо стопорное |
30 | 1 | 182.1601273 | Шайба пружинная |
31 | 1 | 184.1601115 | Пружина нажимная |
32 | 1 | 182.1601120 | Кольцо упорное |
33 | 1 | 183.1601093 | Диск нажимной |
34 | 1 | 250636-П29 | Гайка |
35 | 1 | -Б | Картер сцепления с втулками в сб |
1 | 184.1601015 | Картер сцепления | |
36 | 1 | -А2 | Крышка люка картера верхняя |
37 | 12 | 252137-П2 | Шайба |
38 | 12 | 310214-П29 | Болт крепления картера сцепления |
39 | 1 | 184. | Вал выключения сцепления |
40 | 1 | 45 9 | Шпонка |
41 | 1 | 238Н | Корпус уплотнителя вала |
42 | 1 | 238Н | Кольцо уплотнительное |
43 | 1 | 238Н | Кольцо |
44 | 2 | 184.1601216 | Втулка |
2 | 184.1601218 | Кольцо стопорное | |
45 | 8 | 312399-П2 | Шайба |
46 | 8 | 310013-П2 | Болт |
47 | 8 | 252135-П2 | Шайба |
48 | 8 | 201454-П29 | Болт |
49 | 1 | -Б | Крышка люка картера нижняя |
50 | 1 | 184.1601203 | Вилка выключения сцепления |
51 | 2 | 182.1601187 | Сухарь |
52 | 2 | 310213-П29 | Болт |
53 | 1 | 184. | Муфта выключения сцепления в сб |
54 | 1 | 182.1601183 | Кольцо предохранительное |
55 | 1 | 182.1601198 | Кольцо |
56 | 1 | 182. | Кольцо замковое |
57 | 1 | 183.1601197 | Кольцо стопорное |
58 | 1 | 183.1601195 | Шайба отражательная |
59 | 1 | 46 1 | Подшипник 70-117 |
60 | 1 | 182.1601193 | Втулка подшипника |
61 | 1 | 184. | Муфта выключения сцепления |
62 | 1 | Шланг смазки подшипника в сб | |
63 | 1 | 182.1601188 | Пружина муфты |
64 | 1 | 182.1601190 | Скоба пружины |
65 | 1 | 260316-П2 | Заглушка |
66 | 3 | 45 9 | Масленка |

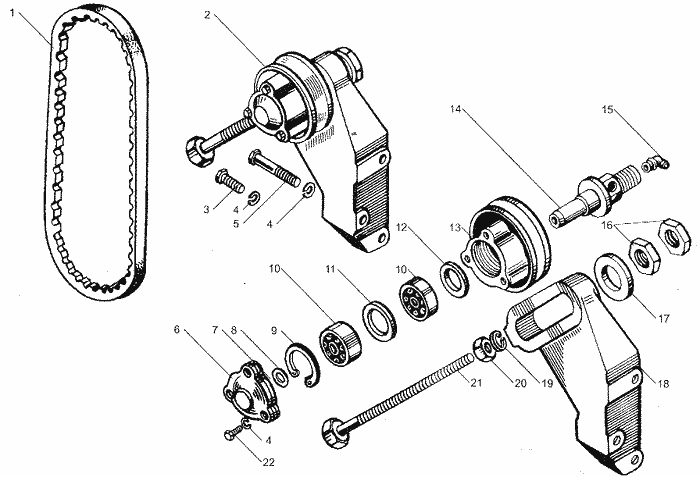

Устройство натяжное
|
