Программа Multimetr – инструкция пользователя

Программа Multimetr – инструкция пользователя

Программа Multimetr предназначена для проведения разовых измерений постоянного (до +/-12,8В, 2 предела, до 1,28В и до 12,8В переключаются автоматически) и переменного (до 9В действующего значения, 2 предела, до 0,9В и до 9В переключаются автоматически) напряжения и постоянного тока (до 100мА, до 200мА, до 30А – пределы измерения переключаются вручную).

Точность измерений составляет: 3мВ для напряжений до 1,28В (постоянное напряжение) и 0,9В действующего значения (переменное напряжение); 30мВ для напряжений свыше 1,28В и 0,9В для постоянного и переменного напряжения соответственно. Для измерений тока точность составляет: 1мА на пределе 100 мА, 2 мА на пределе 200 мА при измерениях на входе A; 75мА при измерении больших токов по входу D.

При подаче на вход напряжения превышающего 12,8В для постоянного или 9В эффективного значения для переменного напряжения показания по соответствующему входу «замораживаются» на последнем значении, попадающем в эти пределы до отключения источника напряжения или снижения напряжения до попадания в пределы измерения. Это не приводит к выходу прибора из строя и не является признаком его неработоспособности. При подаче тока более 200мА на вход А происходит срабатывание автоматического самовосстанавливающегося предохранителя, это также не приводит к выходу из строя прибора. Предохранитель восстанавливается автоматически через непродолжительное время после прекращения подачи превышающего номинал тока. При измерении тока со значениями близкими к 200мА при длительном измерении могут наблюдаться большие, чем заявлено, погрешности измерения из-за нагрева самовосстанавливающегося предохранителя. ВНИМАНИЕ! Подача на вход D тока превышающего 30А может привести к выходу прибора из строя!

Измерение напряжения, как постоянного, так и переменного может производиться одновременно по 3 входам прибора MoData3: A, B и C, измерение тока на пределах до 100 мА и до 200 мА производится по входу A, измерение больших токов (предел – до 30А) производится по входу D.

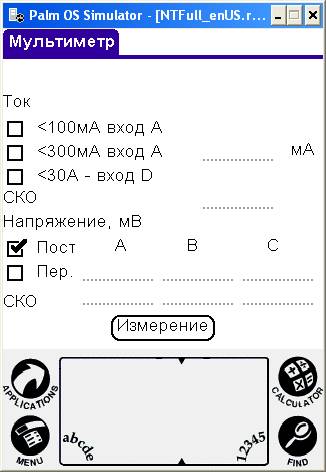

Программа состоит из одной формы и имеет простой интерфейс. В этой форме необходимо выбрать измеряемую величину, для тока – предел измерений, для напряжения – постоянное или переменное (флажки Пост. и Пер.) подключить клеммы прибора к измеряемой цепи и нажать кнопку Измерение для начала измерений (при этом она приобретает подпись Стоп и служит уже, соответственно, для остановки процесса измерений).

При измерении величины постоянного напряжения и тока производится её усреднение по выборке из 64 отсчётов, взятых с частотой 1600Гц (с целью снизить влияние наводок на промышленных частотах), при этом также оценивается среднеквадратичное отклонение – фактически – ошибка измерения, выраженная в абсолютных величинах – мВ или мА, которая выводится в полях СКО (при измерении напряжения одновременно по нескольким каналам для каждого канала берётся своя выборка и получается своё значение СКО).

Для переключения на другую измеряемую величину в ходе измерения необходимо нажать кнопку Стоп, при необходимости перекоммутировать схему измерения, выбрать новую измеряемую величину и её параметры в программе и нажать Измерение.

Внимание!

Если оставить какие-либо из входов A, B,C неподключенными при измерении напряжения, то, учитывая, что входное сопротивление прибора от 1мОм до 10мОм (в зависимости от предела измерения) индицируемые значения СКО для этих входов могут быть большими, чем указанные выше погрешности измерения. При этом значение в поле СКО (ошибка измерения) может быть в разы больше собственно измеренного значения – абсолютно нормальные показания в такой ситуации. Ещё больше они будут при касании входов рукой – при этом на них может наводиться большое напряжение. Это не приведёт к выходу прибора из строя, но следует иметь в виду, что в описанной ситуации такая индикация является нормальной и не является признаком неисправности прибора.

Более того при наводках свыше 12,8В для постоянного напряжения или 9В для переменного напряжения, как было написано выше, цифры измерений для зашумлённого таким образом входа «застынут» на всё время превышения напряжения наводки над максимально измеряемым напряжением.
