Руководство подготовки места для монтажа душевой кабины 8422К.

Размеры: 170×90×220 см.

Высота поддона 54 см. Глубина поддона 37 см.

Электрическая розетка.

Установить электрическую розетку на высоте 225 см., от точки отсчёта (см. схему) влево или вправо не более 70 см. В случае комплектации турецкой баней необходимо установить электрическую розетку с заземлением на высоте 150 см. от пола в центре задней стенки душевой кабины (точка отсчёта). Сечение провода 3×2.5 мм², вывести отдельный выключатель. Мощность турецкой бани 3 кВт. В случае комплектации гидромассажем поддона необходимо установить дополнительную розетку с заземлением на высоте 30 см., от точки отсчёта влево 40 см. Мощность помпы 750 Вт. Подвести отдельный провод заземления.

Выводы горячей холодной воды.

Выводы горячей холодной воды расположить на высоте 80-120 см (диапазон вывода), в центре задней стенки душевой кабины (точка отсчёта). Диаметр выводов 1/2", резьба наружная.

Фановая (сливная) труба.

Длина сливной гофры душевой кабины 1 метр, диаметр 32мм.

Три варианта вывода трубы.

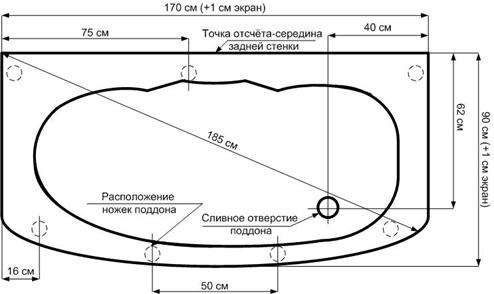

Вывод отверстия фановой трубы из стены. Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) вправо от 0-70 см., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 50 или 40мм.

Фановая труба проходит вдоль стены. Подвести трубу к задней стороне поддона. Диапазон вывода отверстия трубы относительно точки отсчёта (см. схему) вправо от 0-70см., на высоте от пола до центра отверстия максимум 50 мм (с учетом уклона). Диаметр трубы 50 или 40мм., она должна как можно плотнее прилегать к стенам ванной комнаты.

Отверстие фановой трубы из пола. Запрещается выводить отверстие фановой трубы на одной оси со сливным отверстием и ножками душевой кабины (см. схему). Вывод отверстия трубы должен располагаться не выше плоскости пола. Диаметр трубы 50 или 40 мм.

!!! Поверхность пола в ванной комнате должна быть выровнена и облицована кафельной плиткой. Не допускается установка на цементную поверхность (стяжка, кирпичи, линолеум). Если высота фановой трубы превышает допустимую норму( от пола до центра трубы максимум 50 мм), то в таком случае необходимо построить площадку (монолитный подиум, облицованный плиткой). Для вызова мастера на консультацию, а также при возникновении вопросов по подготовке места звоните в компанию OPORTO SHOWER.
