Магнитный эллиптический тренажер YL-11212

Важная информация по безопасности

1. Важно прочесть всю инструкцию перед сборкой и использованием тренажёра. Сохранность и эффективное использование тренажёра возможны только в случае его правильной сборки, техобслуживания и применения исключительно по назначению.

2. До начала тренировок проконсультируйтесь, пожалуйста, у Вашего врача, чтобы убедиться, что состояние Вашего здоровья позволяет использовать тренажёр по назначению. Совет Вашего доктора важен, если Вы принимаете препараты, которые влияют на частоту сердечных сокращений, кровяное давление или уровень холестерина в крови.

3. Следите за своим самочувствием. Неправильная или чрезмерная нагрузка может повредить Вашему здоровью. Остановите тренировку, если Вы почувствуете проявление хотя бы одного из следующих симптомов: боль, тяжесть в груди, неровный пульс, учащение дыхания, головокружение, тошнота. Если Вы испытываете одно из этих состояний, пожалуйста, пройдите медицинскую проверку, перед тем как продолжить тренировочную программу.

4. Не допускайте к тренажёру детей и домашних животных. Тренажёр разработан для использования взрослыми людьми.

5. Тренажёр должен быть установлен на твёрдой ровной поверхности; на полу желательно какое-нибудь защитное покрытие. Вокруг тренажёра необходимо иметь как минимум 0,5 м свободного пространства.

6. Перед использованием проверьте все основные крепёжные узлы тренажёра.

7. Надлежащий уровень безопасности тренажера может быть достигнут только за счёт регулярных проверок узлов и замены изношенных и/или поломанных деталей.

8. Оборудование должно быть установлено только на ровной поверхности. Все движущиеся части (например, педали, поручни) нуждаются в еженедельном осмотре. Проверяйте их регулярно. Если что-нибудь нарушено или ослаблено, пожалуйста, устраните неисправность.

9. Для занятий используйте удобную одежду. Избегайте костюмов, части которых могут попасть в движущиеся узлы тренажёра.

10. Согласно международному стандарту EN957, тренажёр предназначен для использования только в домашних условиях. Максимальный вес пользовакг.

11. Тренажёр не предназначен для терапевтических целей.

12. Родители и отвечающие за детей несут ответственность, связанную с эксплуатацией данного оборудования. Естественный инстинкт игры и нежность к экспериментированию детей могут привести к непредвиденным ситуациям в ходе учебного использованию оборудования, для которого это не предназначено.

13. Если детям разрешено использовать данное оборудование, их умственное и физическое развитие должно соответствовать эксплуатации тренажера. Они должны находиться под контролем и быть проинструктированы по правильному использованию оборудования. Оборудование ни в коем случае не является подходящей игрушкой для ребенка.

14. Все движущиеся части (напр. педали, поручни.... и пр.) регулярно должны Вами проверяться. Если Вы заметили неисправность или поломку, не спешите устранять дефект самостоятельно. Обратитесь в сервисную мастерскую.

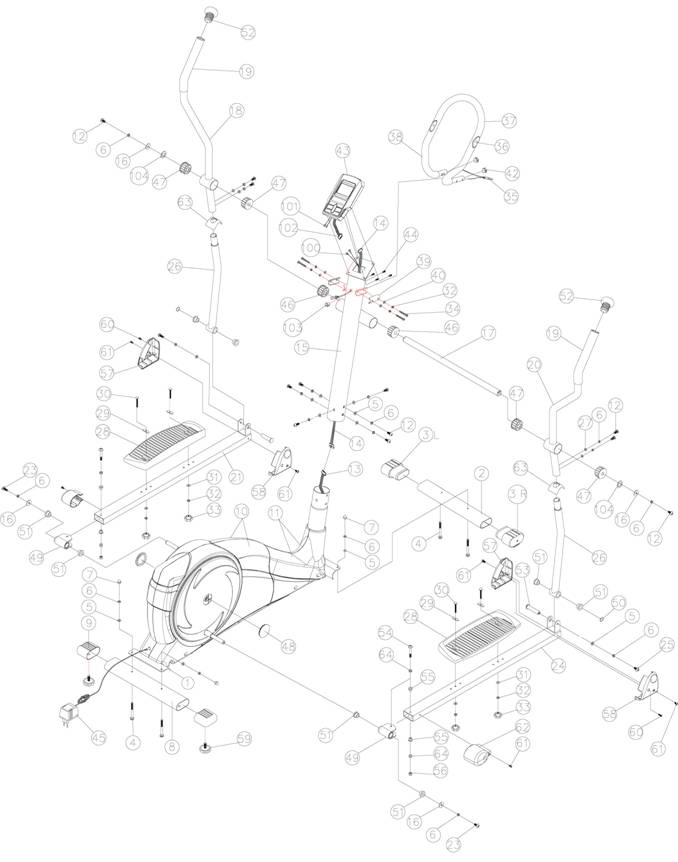

Полная схема сборки тренажера

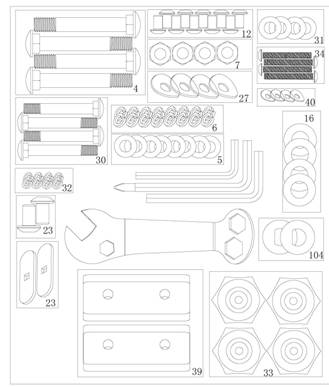

ПЕРЕЧЕНЬ ИСПОЛЬЗУЕМЫХ ПРИ СБОРКЕ ДЕТАЛЕЙ

#	Наименование	Кол-во
4	М8*52мм Болт	4
5	М8 Шайба	8
6	М8 Пружинная шайба	16
7	М8 наконечная заглушка	4
12	М8*15мм Винт	10
16	Шайба Ф8*Ф27*Т1.5	4
23	М8*20мм главный болт	2
27	М8 пружинная шайба	4
29	Шайба для педали	4
30	М6*52 мм болт	4
31	М6 шайба	4
32	М6 пружинная шайба	8
33	Регулировочный зажим	4
34	М6*35 мм главный болт	4
39	Зажим рукояти	4
40	М6 пружинная шайба	4

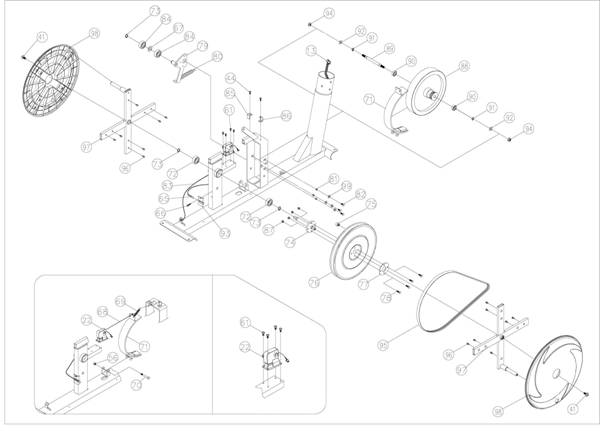

Перечень основных деталей (#, наименование, количество)

1 Базовая рама 1

2 Передний стабализатор 1

3 Передняя крышка педали (LиR) 2

4 M8*52mm Болт 4

5 M8 Шайба (t=1.5) 12

6 M8 Пружинная шайба 20

7 M8 Гайка 4

8 Задний стабилизатор 1

9 Задняя крышка педали 2

10 Крышка цепи (LиR) 2

11 Передняя крышка цепи (LиR) 2

12 M8*15mm Главный винт 12

13 Нижний провод компьютера 1

14 Серединный провод компьютера 1

15 Стойка руля 1

16 Шайба Φ8*Φ27*T1.5 4

17 Опора оси 1

18 Рукоятка руля (L) 1

19 Пенистые рукоятки руля 2

20 Рукоятка руля (R) 1

21 Педаль трубы рельса (L) 1

22 Двигатель 1

23 M8*20mm Болт 2

24 Педаль трубы рельса (R) 1

25 M8*25mm Главный болт 2

26 Нижние поручни (L&R) 2

27 M8 Пружинная шайба 4

28 Педаль (L&R) 2

29 Шайба для педали 4

30 M6*52mm Болт 4

31 M6 Шайба (t=1.2) 4

32 M6 Пружинная шайба 8

33 Регулируемый зажим 4

34 M6*35mm Главный болт 4

35 Провод датчиков пульса 1

36 Датчики пульса 2

37 Малый пенистый руль 1

38 Малый руль 1

39 Зажим рукояток 2

40 M6 Пружинная шайба 4

41 M8*25mm Винт 2

42 Малые заглушки руля 2

43 Компьютер 1

44 M5*10mm Винт 4

45 Адаптер 1

46 Вставка опоры оси 2

47 Вставка опоры оси 4

48 Поворотная крышка пластины 2

49 Кронштейн педали 2

50 M21.4*Φ16*T0.25 Пружинная шайба 2

51 Втулка 8

52 Наконечники руля 2

54 M8*55mm Главный болт 2

55 Пластиковая подушка 4

56 M8 Нейлоновая гайка 3

57 Передняя крышка педали (L) 2

58 Передняя крышка педали (R) 2

59 Круглый винт для регулировки высоты 2

60 M4*16mm Винт 2

61 M5*12mm Винт 10

62 Задняя крышка педали 2

63 Верхняя крышка педали 2

64 Шайба 4

65 Датчик измерения пульса 1

66 Переключатель 1

67 M22 Шайба (t1.5) 1

68 Направляющий провод 1

69 Пружина 1

70 M8*50mm Главный болт 1

71 Магнитный держатель 1

72 Втулка (6004Z) 2

73 Фиксатор M17 оси 3

74 Ось для шкива 1

75 Магнит 1

76 Шкив 1

77 Предохранительный шкив 1

78 M6*18mm Винт 4

79 Одиночный кронштейн колеса 1

80 Одиночная пружина колеса 1

81 Распорная втулка 3

82 M6*15mm Главный винт 3

83 Электрический провод 1

84 Втулка (6203Z) 2

85 Кронштейн 1

86 Кронштейн пружины 1

87 M6 Нейлоновая гайка 4

88 Маховик 1

89 Ось маховика 1

90 Втулка (6001ZZ) 2

91 Фиксатор M12 оси 2

92 M20 Шайба (t=2.0) 2

93 Кронштейн сенсорных датчиков 1

94 M10 Нейлоновая гайка 2

95 Ремень 1

96 M5*12 Винт 14

97 Перекрестный рычаг оси 2

98 Поворотная пластина 2

99 M19.6 Шайба (T=1.2) 4

100 Серединный провод датчиков пульса 1

101 Верхний провод датчиков пульса 1

102 Верхний провод компьютера 1

103 Колпачок провода компьютера 1

104 D-образная шайба 2

53 Вал педали трубы рельса 2

Инструкция по сборке

Примечание: строго рекомендовано при сборке тренажера прибегать к помощи других людей во избежание риска травм.

ШАГ 1

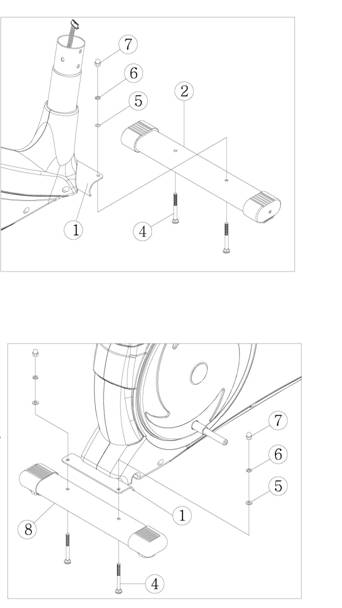

Прикрепите передний стабилизатор (2) к базовой раме (1) при помощи 2 x (4), 2 x (5), 2 x (6), 2 x (7), используйте гаечный ключ.

ШАГ 2

Прикрепите задний стабилизатор (8) к базовой раме (1) при помощи 2 x (4), 2 x (5), 2 x (6), 2 x (7), используйте гаечный ключ.

ШАГ 3

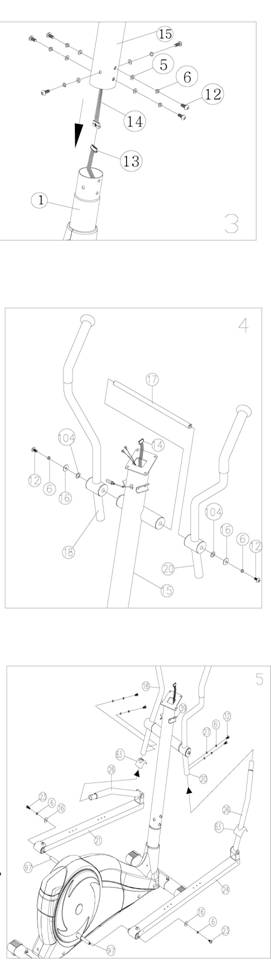

Соедините нижний провод компьютера (13) к среднему проводу компьютера (14). Вставьте стойку руля (15) к базовой раме (1) при помощи 4 x (12), 4 x (6), 4 x (5), зажмите ключом.

ШАГ 4

Вставьте ось опоры (17) в стойку руля (15). Вставьте левую рукоятку поручня (L) (18) и правую рукоятку поручня (R) (20) поверх оси опоры (17), зафиксируйте при помощи 2 x (12), 2 x (6), 2 x (16), 2 x (104), зажмите ключом.

ШАГ 5

Вставьте правый и левый нижний поручни (26) в правую (20) и левую рукоятки поручня (18), зафиксируйте при помощи 1 x (12), 1 x (6), 1 x (27) каждый. Прикрепите правый рельс педали (24) и левый рельс педали (21) к рычагу на оси (97), закрепите при помощи 2 x (16), 2 x (6), 2 x (23), зажмите ключом.

ШАГ 6

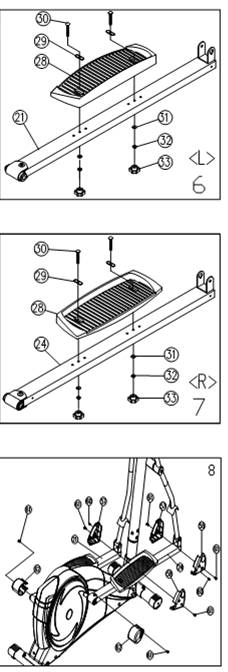

Прикрепите левую педаль (28) к левому рельсу педали (21) и зажмите при помощи 2x (29/30/31/32/33).

Примечание: вы можете отрегулировать расстояние педали до поручней путем перемещения педали по трем отверстиям на рельсах педалей.

ШАГ 7

Прикрепите левую педаль (28) к правому рельсу педали (24) и зажмите при помощи 2x(29/30/31/32/33).

ШАГ 8

Присоедините переднюю крышку левой педали (57) к левому рельсу педали (21), закрепите при помощи 1x(60) и 1x(61), используйте отвертку, затем другую крышку педали (62) на левом рельсе педали (21), закрепите при помощи 1x(61). Повторите те же действия для установки правой стороны.

ШАГ 9

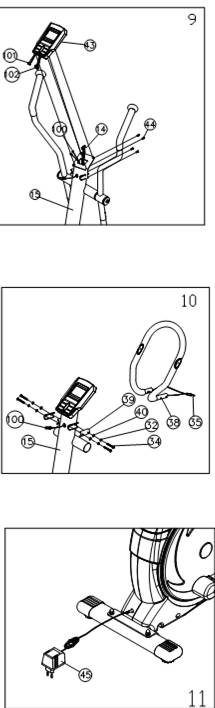

Присоедините верхний трос компьютера (102) к среднему проводу компьютера (14), см. рисунок справа. Затем присоедините верхний провод датчиков пульса (101) к среднему проводу датчиков пульса (100). Затем присоедините компьютер (43) к стойке руля (15). Зажмите при помощи 4x(44), используйте отвертку.

ШАГ 10

Прикрепите малый руль (38) к стойке руля (15) при помощи зажима рукоятки (39). Зафиксируйте при помощи 4x(40),4x(32), 4x(34), используйте ключ. Вставьте провод датчиков пульса (35) в соответствующее отверстие в задней части компьютера (43).

Примечание: Когда вставите винты, пожалуйста, следите, чтобы не были зажаты провода.

ШАГ 11

Вставьте адаптер (45) в соответствующее гнездо в задней части колеса. Одновременно раздастся звуковой сигнал компьютера.
