Настройка модема «Интеркросс ICxDSL 5633 E/UE/NE/NE-02»

Настройка модема для доступа в интернет:

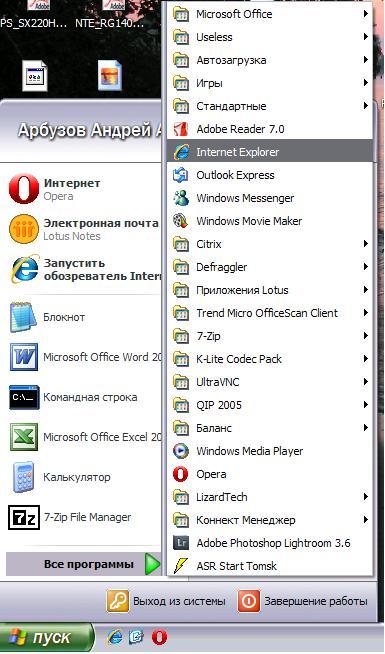

Запускаем Web-браузер, например internet explorer:

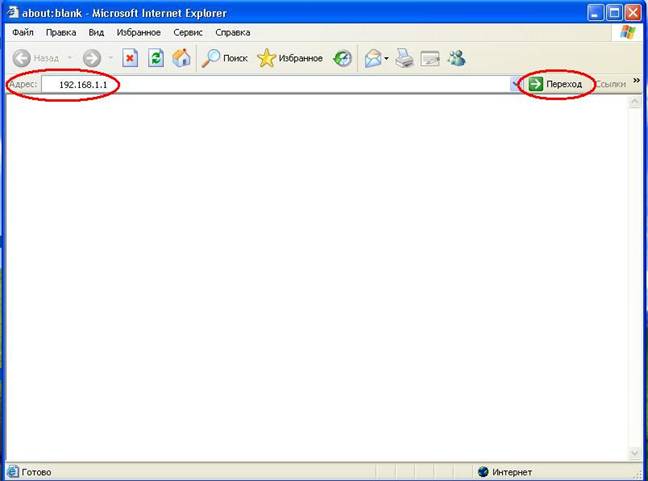

Вводим в адресную строку адрес модема 192.168.1.1 и нажимаем кнопку «Enter» на клавиатуре либо мышкой нажимаем кнопку «Переход», которая расположена справа от адресной строки.

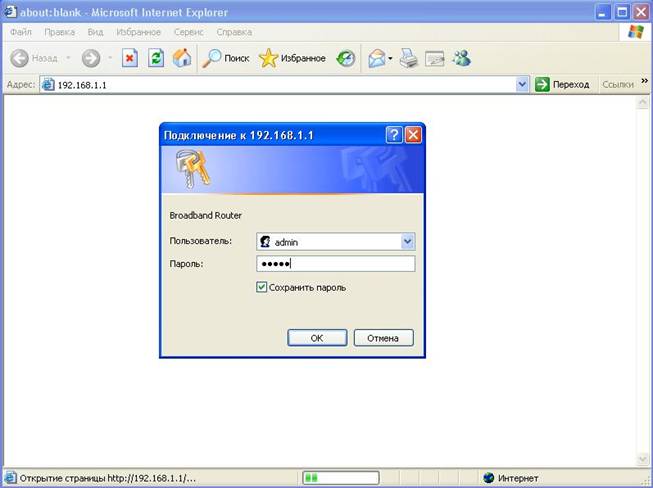

Вводим «admin» в качестве имени пользователя, «admin» (по умолчанию) в качестве пароля и нажимаем кнопку «ОК».

Открывается web-интерфейс настроек модема.

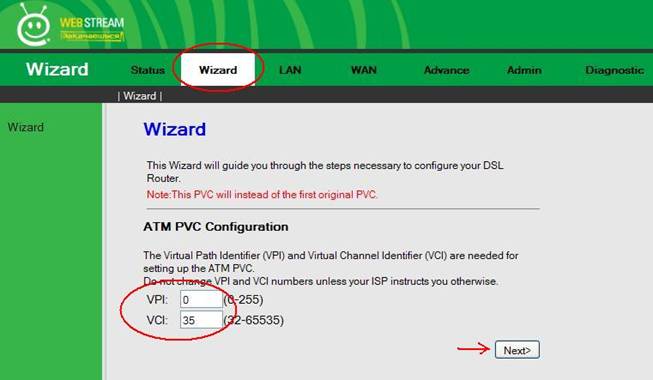

В меню, которое находится сверху, нажимаем кнопку «Wizard».

Оставляем значения по умолчанию VPI=0, VCI=35. Нажимаем кнопку «Next».

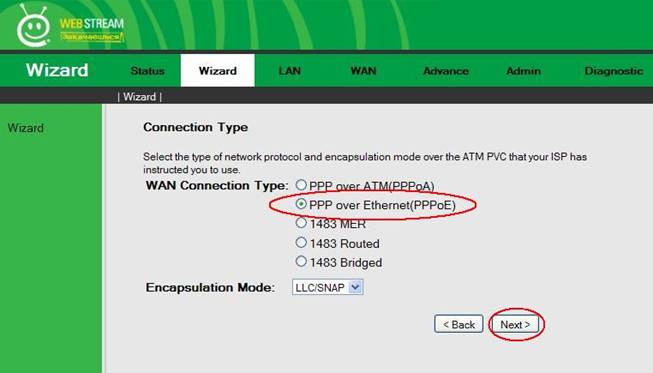

Для пункта «WAN Connection type» выбираем значение «PPP over Ethernet(PPPoE)». Нажимаем кнопку «Next».

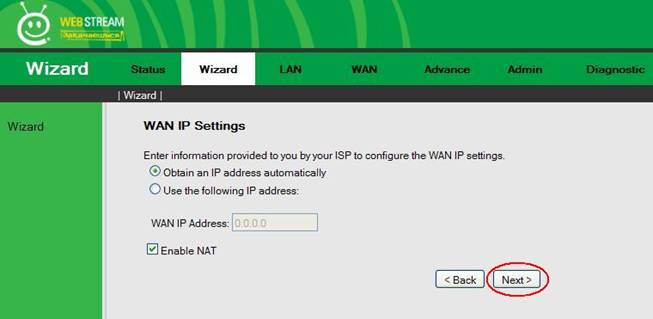

В пункте «WAN IP Settings» ничего не меняем и нажимаем кнопку «Next».

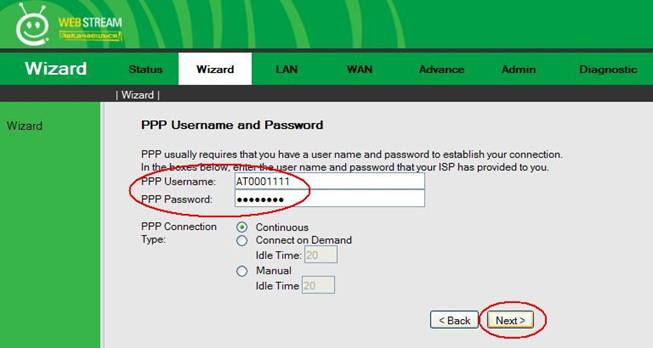

В поле «PPP Username» вводим логин. В поле «PPP Password» вводим пароль. Данные указаны в регистрационной карточке, приложенной к договору. Данные вводить на английском языке, учитывая большие и маленькие буквы. И нажимаем кнопку «Next».

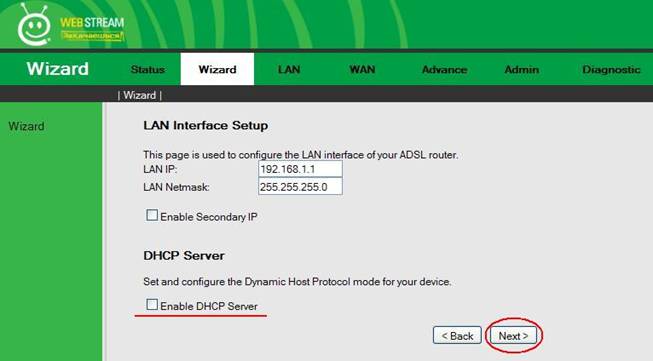

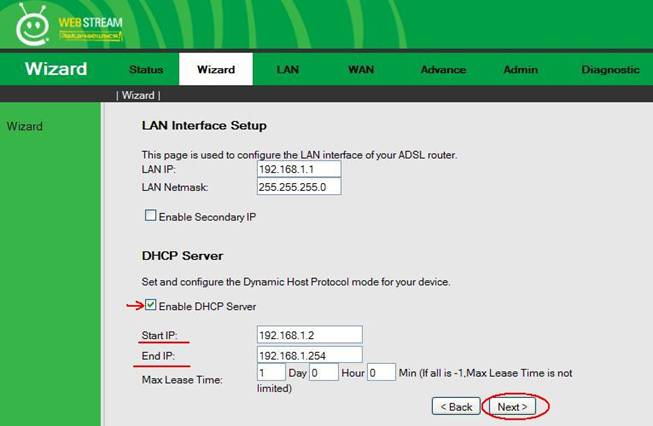

В пункте «LAN Interface Setup» ничего не меняем.

Что касается DHCP сервера:

-  можно не включать и нажать кнопку «Next», тогда необходимо будет присвоить подключаемым устройствам (например, вашему ПК) IP адрес вручную. Прописывается IP адрес на ПК для OC Windows в подключении по локальной сети в протоколе интернета (TCP/IP) или в протоколе интернета версии 4 (TCP/IPv4).

-  можно включить, поставив галочку на пункте «Enable DHCP Server», и тогда IP адрес будет присваиваться автоматически из указанного диапазона (от Start IP по End IP) всем подключаемым устройствам.

НЕ нашли? Не то? Что вы ищете?

В нашем случае DHCP сервер отключен.

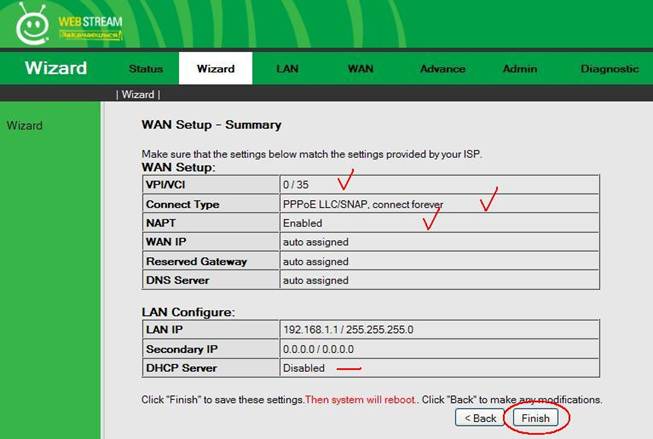

В пункте «WAN Setup - Summary» проверяем установленные настройки и нажимаем кнопку «Finish».

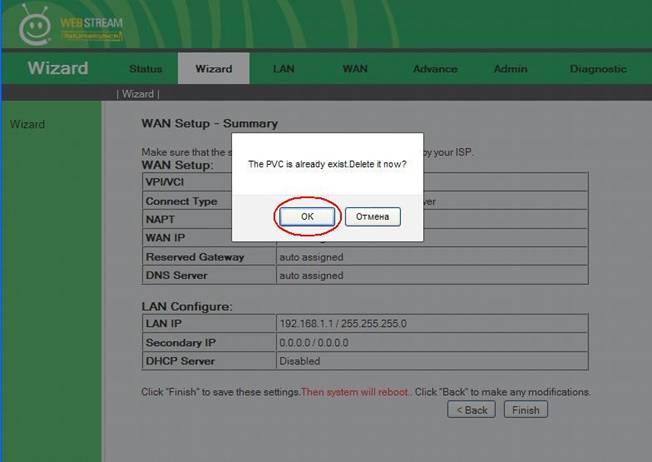

Если появилось маленькое окно с надписью «The PVC is already exist. Delete it now?», нажмите «OK».

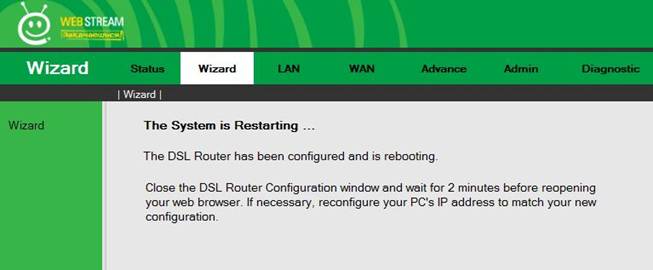

Ожидаем перезагрузки модема.

Настройка модема для возможности выхода в интернет завершена.

Настройка модема для возможности просмотра IP-TV

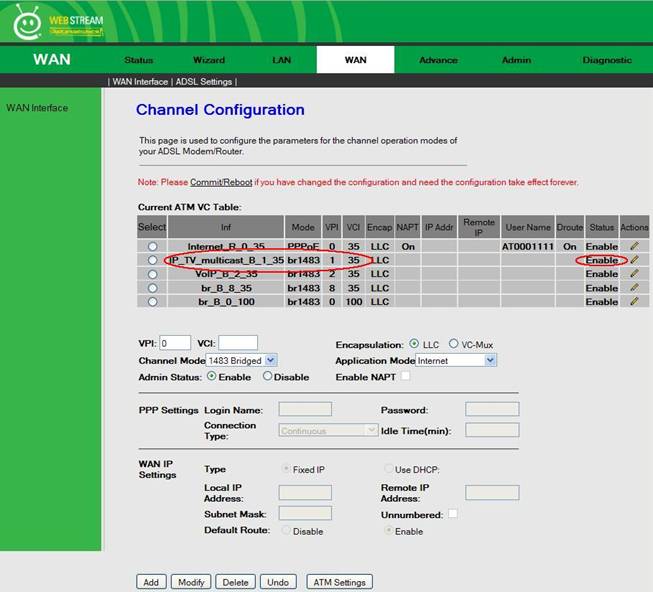

Заходим в меню «WAN». Видим, что в таблице «Current ATM VC Table» уже создан нужный интерфейс с необходимыми параметрами (VPI=1, VCI=35, Mode: br1483) для работы IP-TV по умолчанию.

Если вы просматриваете IP-TV на персональном компьютере, то настройка роутера завершена.

Если вы просматриваете IP-TV на телевизоре через STB приставку, то необходимо выполнить группировку интерфейсов WAN и LAN. Для этого:

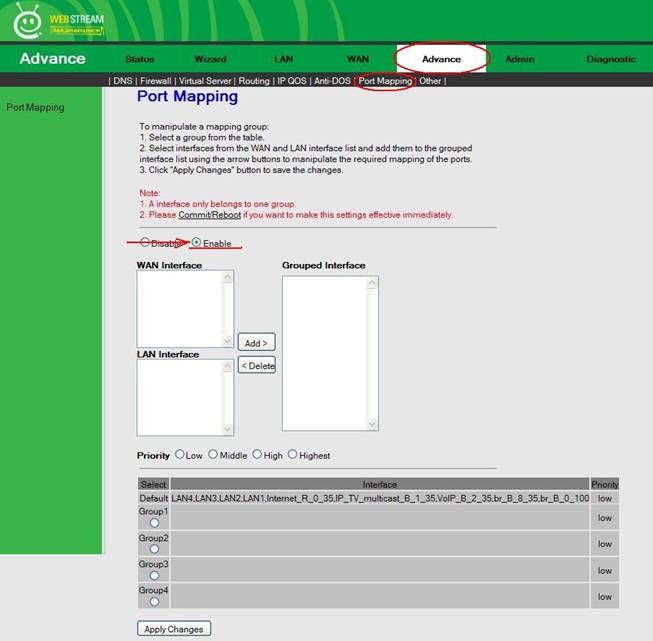

Заходим в пункт меню «Advance» и нажимаем на подпункт «Port mapping». Далее необходимо включить функцию конфигурирования группировки интерфейсов WAN и LAN, для этого ниже на пункте «Enable» устанавливаем точку.

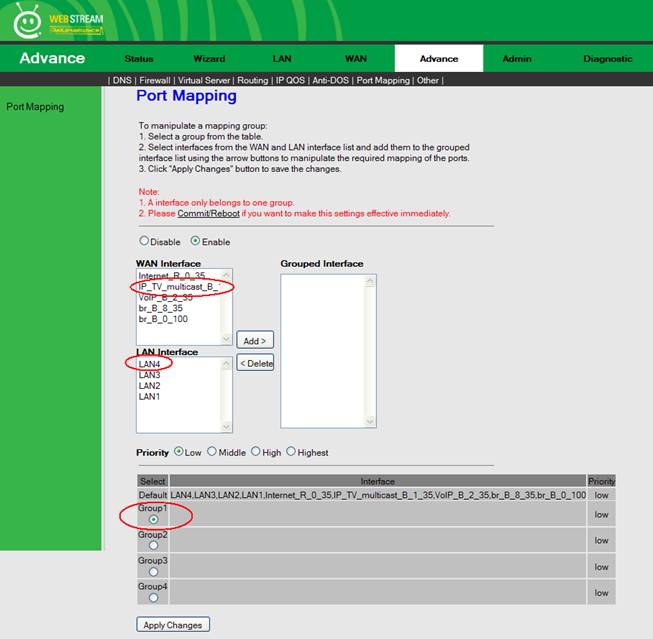

Ниже в таблице в столбике «Select» выбираем любую группу для объединения интерфейсов, установив точку. В данном случае выбираем группу «Group1». В окнах «WAN interface» и «LAN interface» появились доступные интерфейсы.

Необходимый для IP-TV интерфейс WAN в данном случае IP_TV_multicast_B_1_35. В окне «WAN interface» выделяем мышкой интерфейс IP_TV_multicast_B_1_35 и нажимаем кнопку «Add», перемещая его, тем самым, в правое окно «Grouped Interface».

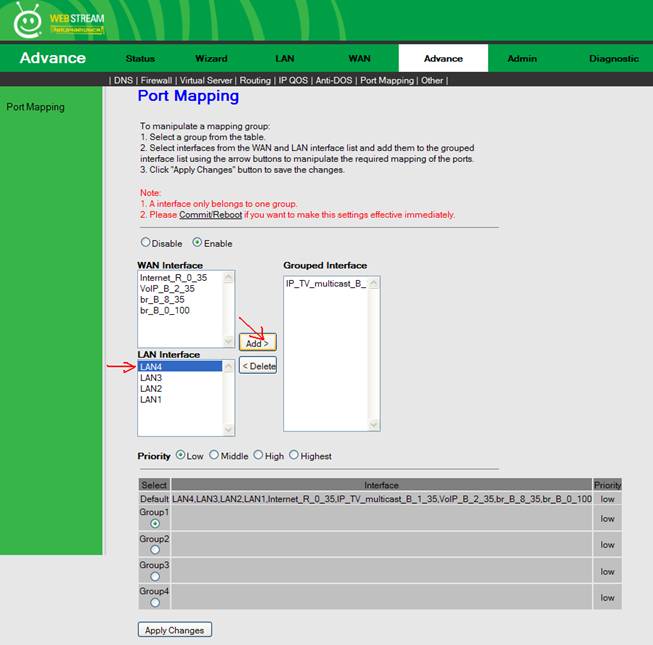

LAN интерфейс выбираем тот, к которому подключена STB приставка. В данном случае STB подключена к порту LAN4 и поэтому выбираем в поле «LAN Interface» интерфейс LAN4 и нажимаем кнопку «Add».

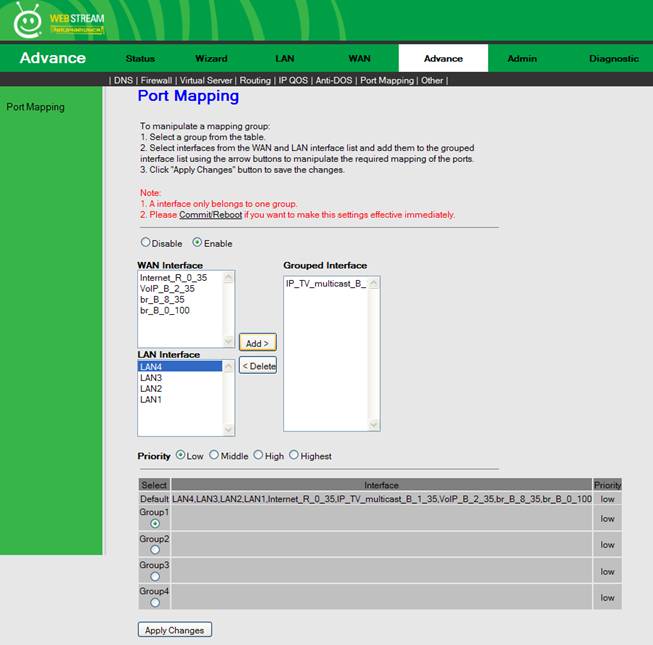

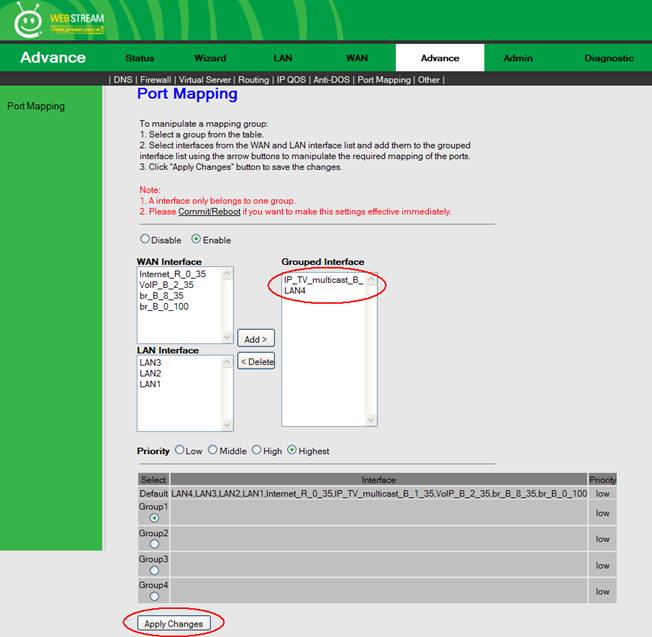

В окне ««Grouped Interface»» теперь находятся WAN интерфейс IP_TV_multicast_B_1_35 и LAN интерфейс LAN4.

Применяем настройки – снизу нажимаем кнопку «Apply Changes».

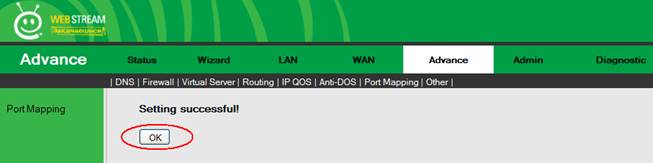

Настройки успешно применены. Нажимаем кнопку «OK».

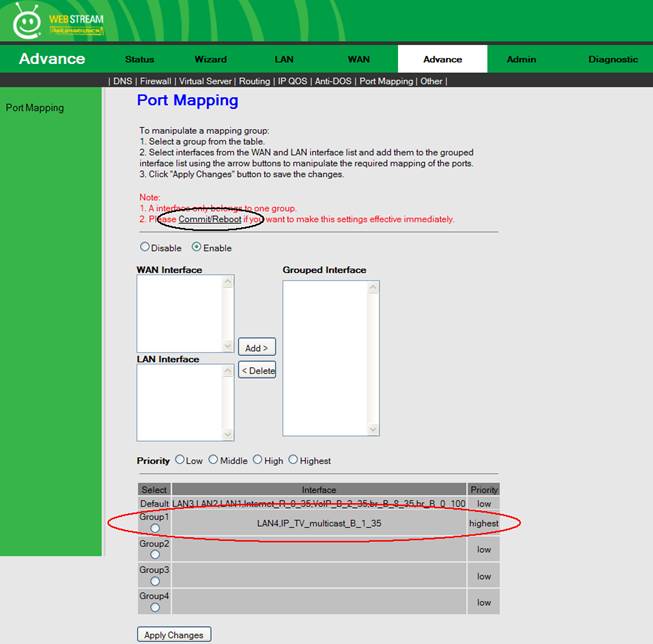

В таблице сгруппированных интерфейсов появилась созданная группа.

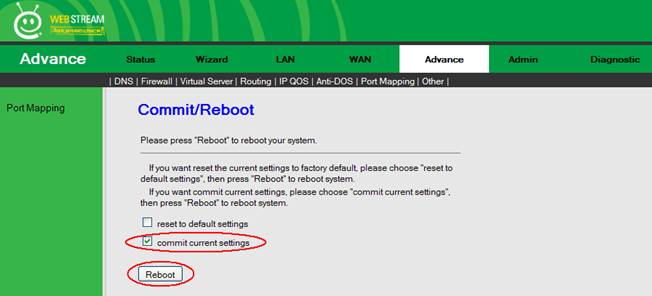

Для сохранения и применения настроек нажимаем кнопку «Commit/reboot».

И нажимаем кнопку «Reboot».

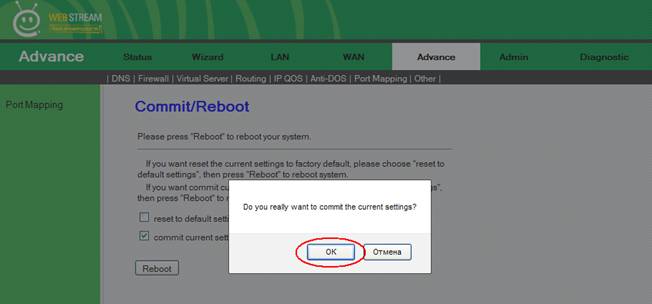

Подтверждаем перезагрузку, нажав кнопку «OK».

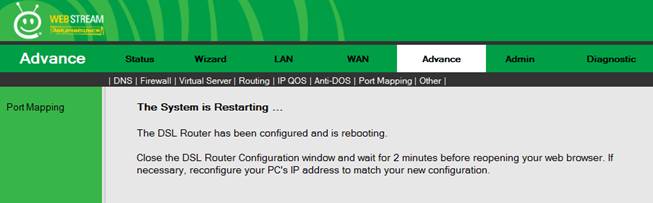

Ожидаем перезагрузки модема.

Настройка модема для возможности просмотра IP-TV завершена.
