Электрокалориферная установка СФОЦ-160

Примечание: предприятие – изготовитель поставку установок производит без выносного регулятора температуры. Потребитель при необходимости самостоятельно приобретает и устанавливает.

Рис.1 Схема электрическая принципиальная установки СФОЦ-160

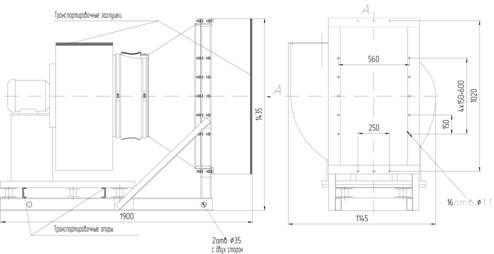

Рис.2 Общий вид установки СФОЦ-160

Электрокалориферная

установка

СФОЦ-160

АГ75

Руководство по эксплуатации

КТО.800.234.00.000 РЭ

Декларация соответствия №РОСС.RU.АГ75.Д28201 от 01.01.2001 г. по 14.02.2016 г.

Адрес изготовителя:

г. Миасс, Челябинской обл., А, ЗАО "ДЕЛСОТ"

тел/

Внимание! Для подключения термовыключателя (расположен на электрокалорифере) необходимо снять установленную изготовителем перемычку с клемм 1 и 3 (ХР4). При подключении регулятора температуры необходимо также снять перемычку с клемм 1 и 2 (ХР4)

1. Назначение изделия

Электрокалориферная установка СФОЦ-160 (в дальнейшем установка СФОЦ), предназначена для подогрева воздуха в системах отопления и вентиляции в помещении промышленного, сельскохозяйственного, общественного и бытового значения. Установки применяют в районах с умеренным и холодным климатом и размещают в закрытых помещениях.

2. Технические характеристики и показатели энергоэффективности

Номинальное напряжение сети, В	380
Частота, Гц	50
Количество фаз	3
Номинальная потребляемая мощность, кВт	168
Установленная мощность электрокалорифера, кВт	162
Мощность двигателя вентилятора, кВт	5,5
Класс электробезопасности	1
Число секций электронагревателей	3
Частота вращения двигателя вентилятора, об/мин	1500
Перепад температур выходящего и входящего воздуха, °С, не более	50
Минимальная производительность, куб. м/час	7500
Габаритные размеры, мм
- ширина	1145
- высота	1435
- длина	1900
Масса, кг, не более	260
Срок службы установки СФОЦ составляет не менее 5 лет.

3. Комплектность

Электрокалориферная установка 1шт.

Руководство по эксплуатации 1шт.

Упаковка 1шт.

4. Устройство и принцип работы

Установка СФОЦ состоит из электрокалорифера, патрубка переходного, мягкой вставки, центробежного вентилятора с электродвигателем, установленного на виброизоляторах и рамы.

Электрокалорифер состоит из кожуха и установленных в нем оребренных трубчатых нагревательных элементов (ТЭНР). Кожух представляет собой сварную коробчатую конструкцию из листовой стали.

Переходной патрубок, соединяющий электрокалорифер с мягкой вставкой, представляет собой сварную конструкцию из листовой стали и уголков.

Мягкая вставка и виброизоляторы, на которых установлен вентилятор с электродвигателем, обеспечивают защиту электрокалорифера от вибрации, создаваемой вентилятором.

Электрокалорифер и вентилятор установлены на общей раме. Общий вид электрокалориферной установки показан на рис. 2.

Работа установки СФОЦ заключается в том, что холодный воздух снаружи забирается через электрокалорифер, в котором он подогревается, и проходя центробежный вентилятор подается в распределительную систему или непосредственно в помещение.

Установка СФОЦ имеет три ступени мощности, управление которыми осуществляется вручную, со шкафа управления калорифером (ШУК). Электрическая схема соединения - на рис. 1.

5. Размещение и монтаж

Установка СФОЦ монтируется в помещениях, не содержащих вредных паров кислот, взрывоопасных газов, токопроводящей пыли и т. п. Температура воздуха в помещении от +1°С до + 40°С, влажность воздуха не должна превышать 80% при 35 °С.

Подключение каждой секции электронагревателей электрокалорифера установки СФОЦ к ШУК производится кабелем (типа ВРГ) с медными жилами сечением не менее 25 мм² (на каждую на фазу секции). Заземление производится специальной жилой, сечением не менее фазной. Использование для этих целей нулевого рабочего проводника не допускается. Силовые кабели надежно закрепить от возможного перемещения. Жилы должны иметь наконечники с теплостойкой изоляцией (например, трубки ТКР). Подключение термовыключателя производится проводом типа ПРКА1 или ПВ3 сечением не менее 1мм². Подключение калорифера производить при снятых крышках, после чего крышки должны быть установлены на место. Подключение двигателя вентилятора - согласно паспорта на вентилятор.

Перед первым включением установки СФОЦ снять транспортировочные опоры. Перед монтажом установки СФОЦ снять транспортировочные заглушки.

Установку, подключение и периодическое обслуживание установки СФОЦ должен выполнять персонал, имеющий квалификационную группу по электробезопасности не ниже третьей.

6. Меры безопасности

Все электромонтажные работы должны выполняться согласно электротехническим правилам и нормам эксплуатации оборудования, работающего под напряжением до 1000 В.

При проведении монтажа и во время эксплуатации установки СФОЦ необходимо соблюдать следующие требования:

- корпус установки СФОЦ, электрокалорифера и электродвигатель должны быть надежно заземлены;

- все работы по осмотру и ремонту должны проводиться при снятом напряжении.

Дежурный персонал, обслуживающий установки СФОЦ обязан:

- знать устройство установки СФОЦ;

- знать электрическую схему установки СФОЦ и соблюдать правила техники безопасности;

- уметь определять неполадки в работе установки СФОЦ;

- помнить, что включение установки СФОЦ при не вращающемся вентиляторе категорически запрещается.

Работа неисправной установки СФОЦ категорически запрещается.

7. Порядок работы

Перед включением установки СФОЦ необходимо убедиться в наличии и исправности защитного заземления. Включение установки СФОЦ производится автоматическим выключателем, размещенным в шкафу управления, при этом в последнем загорается сигнальная лампа.

При эксплуатации установки СФОЦ необходимо соблюдать следующие требования:

-не допускается работа калорифера при отключенном вентиляторе;

-не реже одного раза в четыре месяца и перед первым включением установки СФОЦ проверять сопротивление изоляции ТЭНР относительно корпуса калорифера; эту проверку следует проводить перед каждым включением после длительного простоя (более 15 дней). При снижении сопротивления ниже 0,5 МОм ТЭНР следует просушить, подключив их на низкое напряжение (36...42В), отключив при этом электродвигатель вентилятора;

- не реже одного раза в три месяца необходимо проверять состояние защитного заземления.

8. Правила хранения и транспортирования

Установка СФОЦ должна храниться в закрытых помещениях в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры.

Температура окружающего воздуха при хранении калорифера должна быть в пределах от -50° С до +40°С. Относительная влажность воздуха при температуре +20°С должна быть не более 80%.

Транспортирование установки СФОЦ в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Транспортирование установки СФОЦ производить только на транспортных опорах. Условия транспортирования в части воздействия климатических факторов - по группе условий хранения 2С ГОСТ ; условия транспортирования в части воздействия механических факторов - по группе условий транспортирования Л ГОСТ .

9. Гарантии изготовителя

Изготовитель гарантирует нормальную работу установки СФОЦ при соблюдении потребителем условий эксплуатации.

Гарантийный срок хранения - 1 год. Гарантийный срок эксплуатации - 1 год с момента продажи (передачи) установки СФОЦ. Гарантийный срок исчисляется со дня изготовления установки СФОЦ, если день его продажи (передачи) установить невозможно. В течение гарантийного срока завод - изготовитель в отношении недостатков установки СФОЦ удовлетворяет требования потребителя в соответствии с действующим законодательством, при условии соблюдения потребителем правил эксплуатации, хранения и транспортирования.

10. Свидетельство о приемке

Электрокалориферная установка СФОЦ-160 соответствует техническим условиям ТУ и признана годной к эксплуатации.

Дата выпуска ______________________________ Штамп ОТК

Продан ____________________________ Дата продажи ______________________

Наименование предприятия торговли
