Установки пылеулавливания Юнимастер®
Краткое описание изделия
Юнимастер - это компактная, полностью автономная установка пылеулавливания с текстильными фильтрами, разработанная для периодических нагрузок, с автоматической активацией цикла очистки при выключении установки. Серия Юнимастер включает в себя установки с площадью фильтрации от 4 м2 до 70 м2 и рядом стандартных компонентов, которые можно скомбинировать более чем в 500 вариантах.
Существует пять стандартных типорядов Юнимастер — UMA, UMA H, UMA STU, UMA V и UMA V с пылесборником. Типоряд UMA - это стандартная установка пылеулавливания со встроенным блоком вентилятора, легкой в обслуживании секцией фильтров, приемным бункером на три входа и быстросъемным пылесборником с уплотнительным устройством. Типоряд UMA H представляет собой только блок управления с вентилятором и секцией фильтров, корпус которого имеет внизу открытое фланцевое соединение и может быть привинчен к специально изготовленному пылесборнику или бункеру. Типоряд UMA STU предназначен для использования при опрокидывании мешков и представляет собой установку пылеподавления с вентилятором, секцией фильтров и пылеприемником, включая быстросъемную дверцу. Типоряд UMA V имеет только секцию фильтров с фланцевым соединением и разработан конкретно для вентиляции силосов и хранилищ или технологического оборудования, которое находится под положительным давлением. Типоряд UMA V с пылесборником - это установка UMA V, поставляемая с бункером и пылесборником, если она размещается вдали от источника пыли.
В серии Юнимастер имеется многочисленное вспомогательное оборудование, включая шумопоглотители, вторичные фильтры, компенсаторы давления, разрывные панели, статическое заземление, защитные кожухи от атмосферного воздействия, стряхиватель с левой стороны, ролики.
Номер модели содержит обозначение установки, ёё размер, тип пылесборника и другие опции. Например, UMA 73V расшифровывается как установка Юнимастер с площадью фильтрации 70 кв. футов (3.7 м2), пылесборником объемом 3 куб. фута (80 л), для вентиляции. Другой пример - UMA 458 K11 SF - означает установку Юнимастер с площадью фильтрации 450 кв. футов (42 м2), двумя пылесборниками объемом 4 куб. фута каждый (110 л), вентилятором типа K11 и вторичным фильтром.
Описание принципа работы

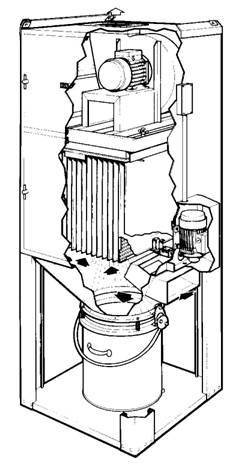

Режим фильтрации - UMA и UMA H: Загрязненный воздух от источника пыли засасывается через воздухозабор в установку с помощью вентилятора. Происходит предварительная сепарация по мере того, как более тяжелые частицы теряют импульс и падают в пылесборник или приемный бункер. Более мелкие частицы уносятся к фильтрующим элементам, где они задерживаются на внешней поверхности материала фильтра. Очищенный воздух проходит затем через материал фильтра в камеру вентилятора и выбрасывается наружу. При отключении фильтра автоматически запускается цикл очистки. Собранная пыль затем стряхивается с фильтрующих элементов и падает в расположенный ниже пылесборник. Для большинства приложений оптимальный интервал между циклами очистки составляет 4 часа.
Режим фильтрации - UMA STU: Когда быстросъемная дверца для опрокидывания мешков снимается с приемного бункера, установку можно выключить. Воздух затягивается через проём, не давая пыли выйти наружу при вытряхивании содержимого из мешков. Взвешенная в воздухе пыль уносится внутрь и оседает на поверхности фильтрующего материала. По завершению операции вентилятор можно отключить и поставить дверцу на место. После этого сразу автоматически включится режим очистки, сбрасывая собранную пыль прямо в лоток разгрузочного бункера или на расположенный ниже конвейер.
Установки, имеющие взрывозащиту, оснащены откидной дверцей, не требующей снимания.
Режим фильтрации - UMA V: Установки UMA V работают при давлении выше атмосферного. В поставку не входит вентилятор, так как движение воздуха обеспечивается воздуходувкой или другим имеющимся в системе вентилятором. Воздух со взвешенными частицами пыли должен поступать в силос или камеру давления таким образом, чтобы сделать возможной предварительную сепарацию примесей из воздуха, используемого для транспортировки, до его попадания в фильтр. Пыль собирается на поверхности фильтрующего материала, как описано выше. По окончанию работы необходимо дождаться полной остановки воздуходоувки ли другого используемого вентилятора, чтобы запустить механизм очистки. Собранная пыль сбрасывается прямо в силос или пылесборник. Для оборудования типоряда UMA V с пылесборником пыль накапливается в пылесборнике, а ёё дальнейшая утилизация происходит позже.
Режим очистки: Примерно через каждые три - четыре часа, или когда рабочее давление достигает 100-150 мм вод. ст. (в зависимости от вида пыли и пылевой нагрузки), установку пылеулавливания необходимо очистить.
На всех установках необходимо дождаться полной остановки воздуходувки или вентилятора до момента запуска механизма очистки, в противном случае может произойти проникновение пыли через материал фильтра, что приводит к необходимости вынуть его и очистить специальным образом вручную. Контроллер для установок UMA, UMA H и UMA STU имеет автоматическую выдержку времени после начала цикла очистки. Контроллеры UMA V не имеют такой возможности в силу своих фукциональных особенностей. Поэтому ответственность за обеспечение необходимой временной выдержки для прекращения воздушного потока до начала цикла очистки ложится на пользователя (например, устройство внутренней блокировки).
Перед запуском установки пылеулавливания нужно проверить количество пыли в пылесборнике, если он имеется, и при необходимости очистить его.
Обзор основных основных предложений
Установка Юнимастер - идеальный фильтр для периодической работы на технологических процессах. Несколько небольших автономных установок Юнимастер могут быть размещены вблизи источников пыли. Такой подход способствует полному удалению пыли и гибкости в работе. Примерный круг приложений включает в себя:
смешивание / замешивание, очистку, резку, сверление, обдирку, размол, упаковку, полировку, пескоструйку, распиловку, шитье, дробеструйку, таблетирование, вытачивание.
 |
 |
 |
 |
Перемешивание Замешивание Смешивание Смешивание
 |
 |
 |
 |
Очистка Резка Сверление Сверление
 |
 |
 |
 |
Обдирка Обдирка Размол Упаковка
 |
 |
 |
 |
Упаковка Упаковка Полировка Полировка
 |
 |
 |
 |
Пескоструйка Пескоструйка Пескоструйка Распиловка
 |
 |
 |
Шитьё Дробеструйка Таблетирование
 |
 |
Вытачивание Вытачивание
Особенности и преимущества
Особенности | Преимущества |
Устройство очистки с электроприводом и полностью электронным контроллером | · Высочайшая степень очистки |
Блочная конструкция со встроенным оборудованием | · Меньшие капвложения · Меньшие эксплуатационные расходы и счета за электроэнергию · Легкость монтажа · Минимальная занимаемая площадь |
Возможность воздухозабора в трех точках | · Удобство обслуживания · Простота монтажа · Гибкость |
Три размера пылесборника | · Обеспечивает простое обслуживание |
Фильтрующий материал высокого качества · Стандартный полиэстер плотностью 7.5 унций/кв. ярд · Полиэстер с полипропиленовым и ламинированным покрытием · Антистатический материал | · Отличные фильтрующие качества · Гибкость · Минимальный риск |
Полносборное изделие | · Простое обслуживание |
Имеющиеся виды исполнения для безопасной работы · Взрывозащищенный мотор и панель управления · Искрогасящий вентилятор · Разрывная панель с задней стороны | · Минимизирует риск · Отвечает требованиям NFPA по предотвращению мгновенного сгорания |
Входной дефлектор | · Обеспечивает больший срок эксплуатации |
Окраска методом 8-кратного электрофоретического погружения | · Коррозионная стойкость и снижение расходов на обслуживание · Отвечает требованиям FDA по краткому контактированию (не хранению) с сухими пищевыми продуктами |
Многочисленное дополнительное оборудование · Исполнение из нержавеющей стали · Вторичные фильтры · Шумопоглотители · Ролики · Перекраска в желаемый цвет · Другое расположение встряхивателя · Компенсатор давления | · Большое число приложений · Возможна рециркуляция очищенного воздуха · Малошумная работа · Мобильность · Приятная эстетика · Максимальная гибкость при монтаже · Простота обслуживания |
