Настройка модема «Интеркросс ICxDSL 5633 Rt OSK»
Настройка модема для доступа в интернет:
Запускаем Web-браузер, например internet explorer:

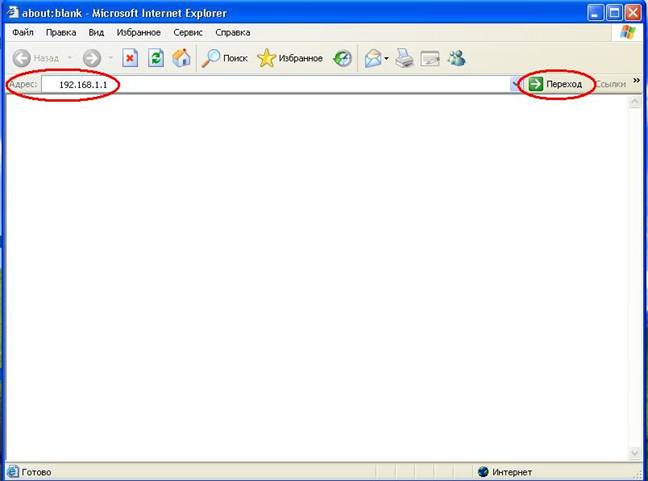

Вводим в адресную строку адрес модема 192.168.1.1 и нажимаем кнопку «Enter» на клавиатуре либо мышкой нажимаем кнопку «Переход», которая расположена справа от адресной строки.

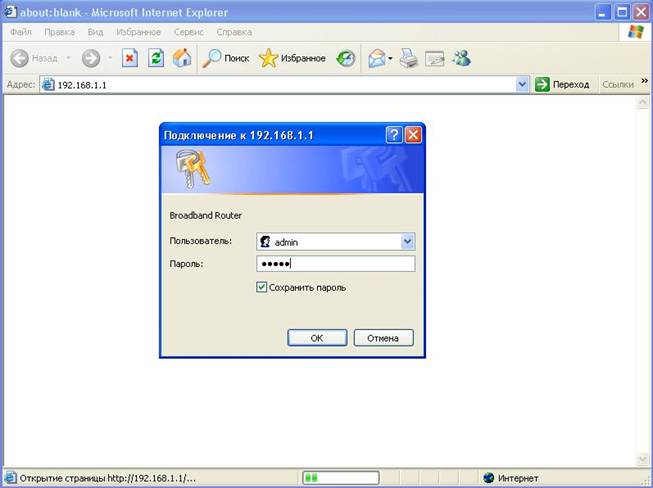

Вводим «admin» в качестве имени пользователя, «admin» (по умолчанию) в качестве пароля и нажимаем кнопку «ОК».

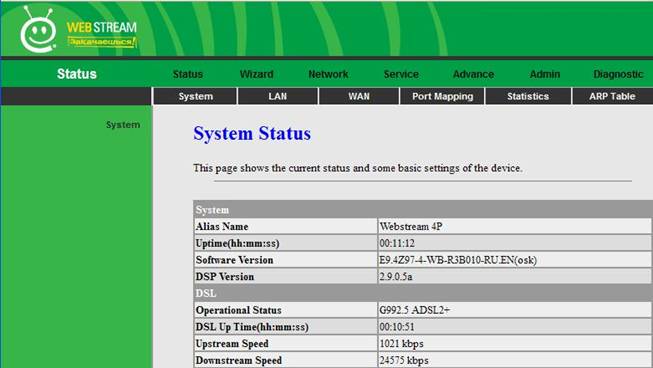

Открывается web-интерфейс настроек модема.

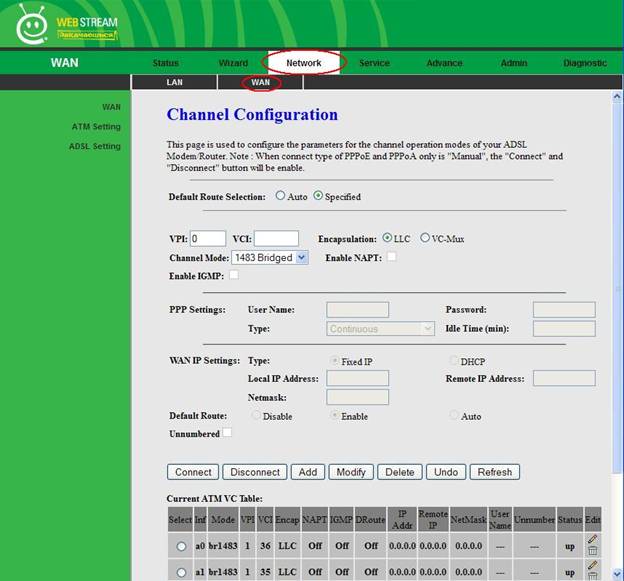

В меню, которое находится сверху, нажимаем кнопку «Network» и затем в подменю нажимаем пункт «WAN».

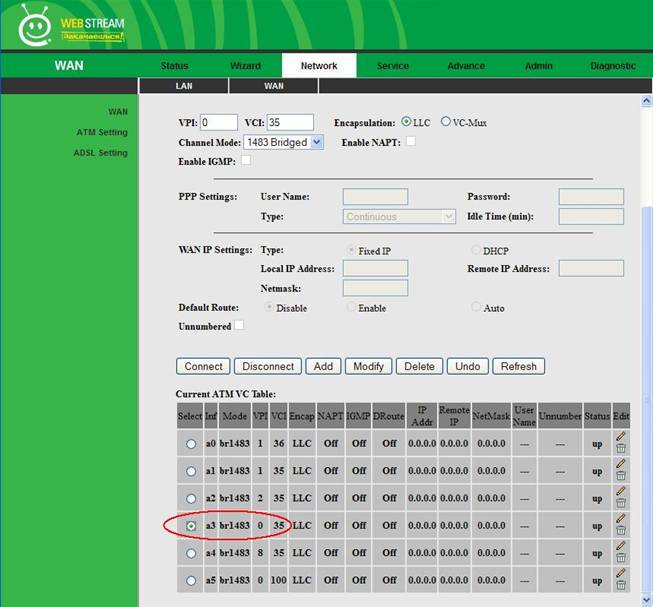

Выбираем нужный интерфейс для редактирования. Интерфейс, который необходим для доступа в интернет имеет значения VPI=0, VCI=35. Ниже в таблице «Current ATM VC Table» в столбике «Select» ставим точку напротив интерфейса (строки), который имеет параметры VPI=0, VCI=35.
Далее заполняем и редактируем необходимые пункты выбранного интерфейса:

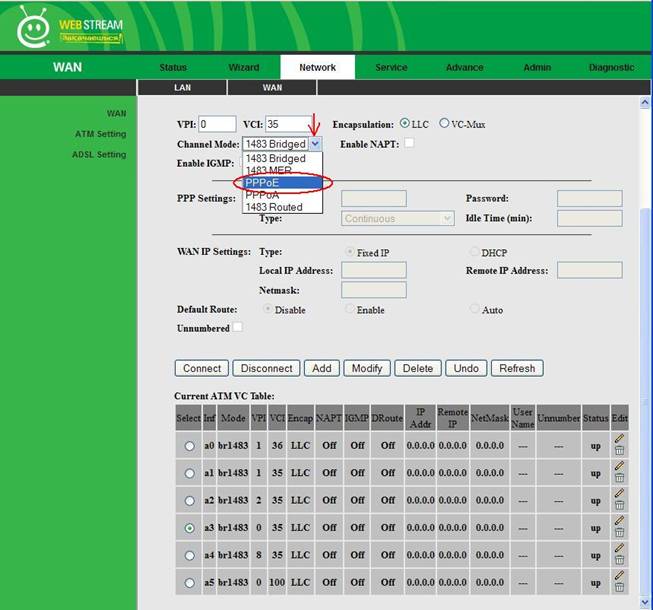

Для пункта «Channel Mode» выбираем значение «PPPoE»

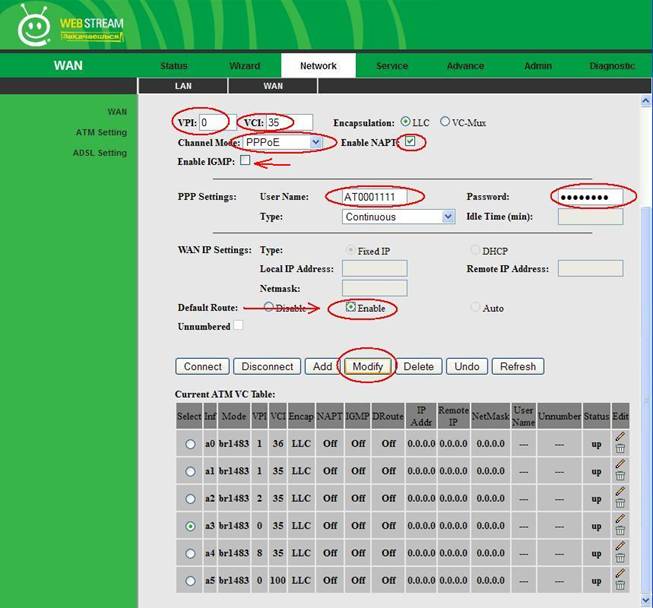

В поле «Username» вводим логин. В поле «Password» вводим пароль. Данные указаны в регистрационной карточке, приложенной к договору. Данные вводить на английском языке, учитывая большие и маленькие буквы.
Для пункта «Default Route» устанавливаем значение «Enable».
Если подключена услуга IP-TV, то на пункте «Enable IGMP» устанавливаем галочку.
Для применения настроек нажимаем кнопку «Modify».

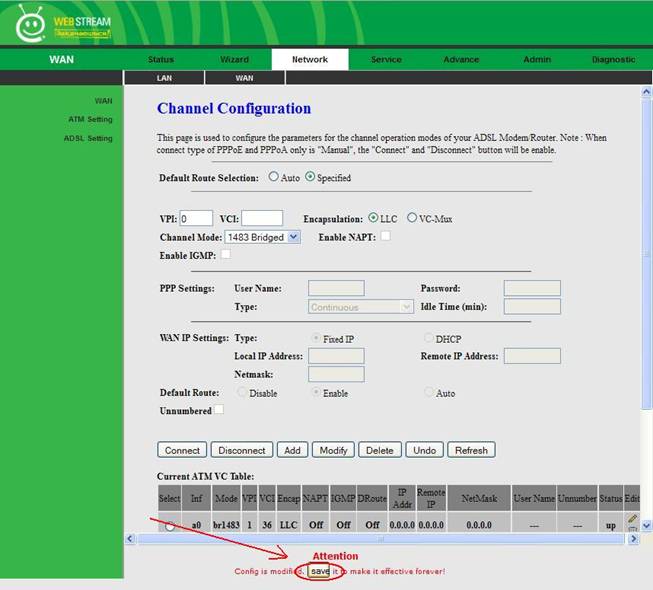

После нажатия кнопки «Modify» снижу, появится надпись «Attention» и под ней кнопка «Save», нажимаем на кнопку для сохранения выполненных настроек.

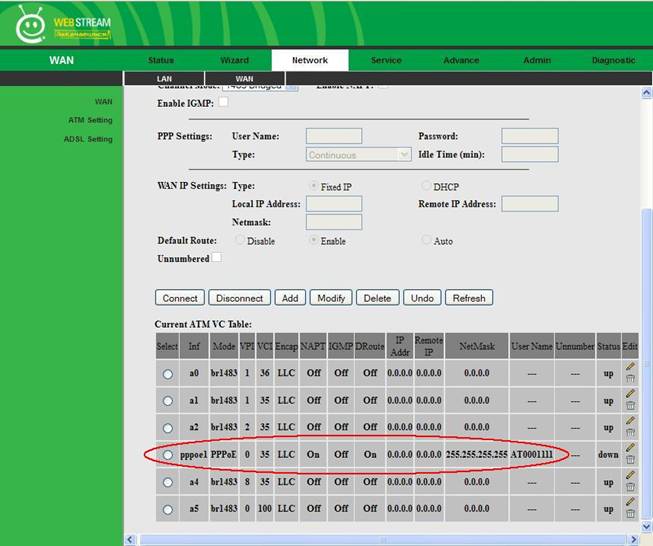

В таблице «Current ATM VC Table» отобразилась информация об отредактированном интерфейсе.

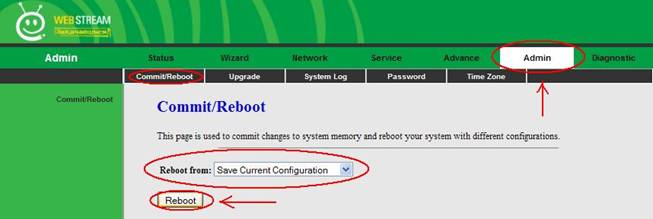

Для сохранения, применения и завершения настроек переходим в пункт меню «Admin» и нажимаем кнопку «Reboot». И ожидаем пока модем перезагрузится.
Настройка модема для возможности выхода в интернет завершена.
Настройка модема для возможности просмотра IP-TV
Заходим в меню «Network» и нажимаем на пункт под меню «WAN». Видим, что в таблице «Current ATM VC Table» уже создан нужный интерфейс с необходимыми параметрами (VPI=1, VCI=35, Mode: br1483) для работы IP-TV по умолчанию.
Если вы просматриваете IP-TV на персональном компьютере, то настройка роутера завершена.
Если вы просматриваете IP-TV на телевизоре через STB приставку, то необходимо выполнить группировку интерфейсов WAN и LAN. Для этого:

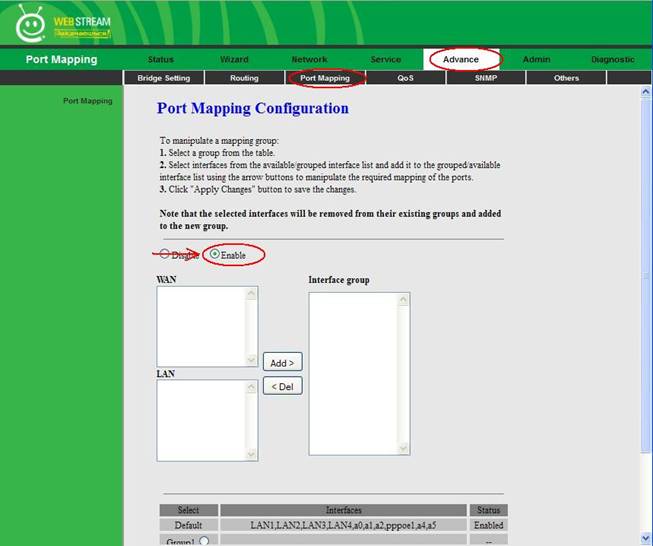

Заходим в пункт меню «Advance» и нажимаем на подпункт «Port mapping». Далее необходимо включить функцию конфигурирования группировки интерфейсов WAN и LAN, для этого ниже на пункте «Enable» устанавливаем точку.

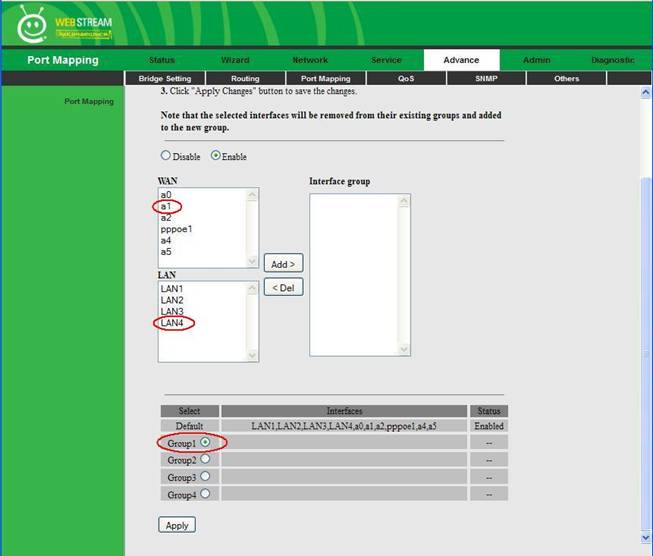

Ниже в таблице в столбике «Select» выбираем любую группу для объединения интерфейсов, установив точку. В данном случае выбираем группу «Group1». В окнах WAN и LAN появились доступные интерфейсы.

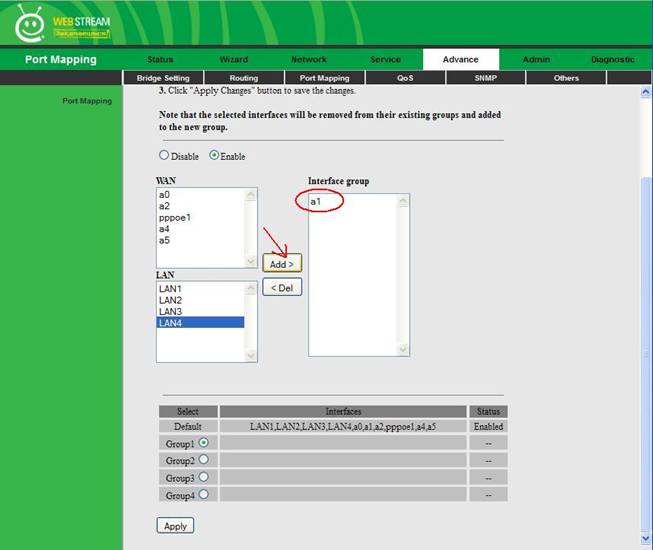

Необходимый для IP-TV интерфейс WAN в данном случае a1. В окне «WAN» выделяем мышкой интерфейс a1 и нажимаем кнопку «Add», перемещая его, тем самым, в правое окно «Interface group».
LAN интерфейс выбираем тот, к которому подключена STB приставка. В данном случае STB подключена к порту LAN4 и поэтому выбираем в поле «LAN» интерфейс LAN4 и нажимаем кнопку «Add».

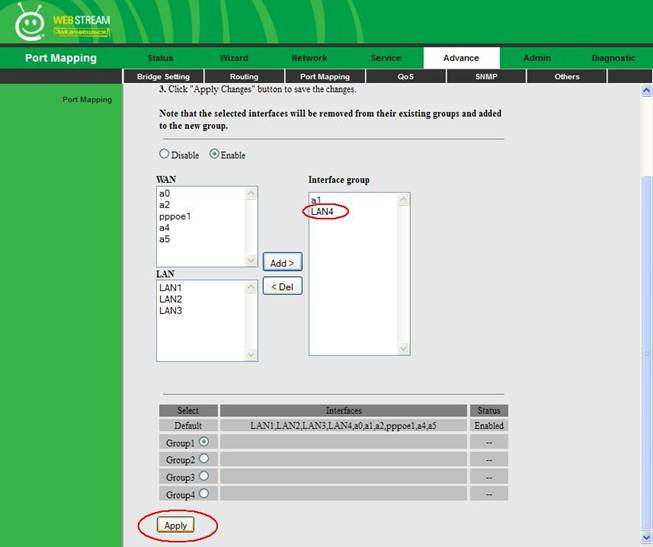

В окне «Interface group» теперь находятся WAN интерфейс a1 и LAN интерфейс LAN4.
Применяем настройки – снизу нажимаем кнопку «Apply».

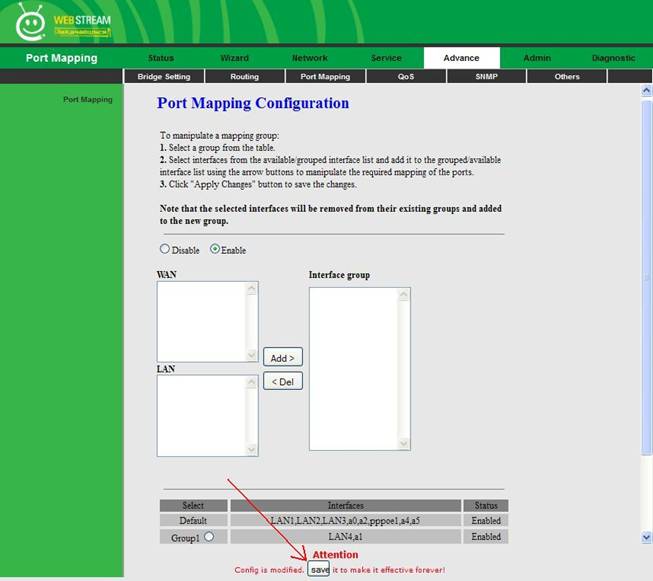

После нажатия кнопки «Apply» снизу появится надпись «Attention» и под ней кнопка «Save», нажимаем её для сохранения выполненных настроек.

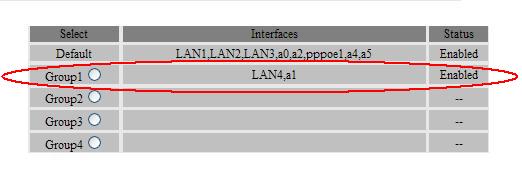

В таблице сгруппированных интерфейсов появилась созданная группа.
Для сохранения и применения настроек заходим в меню «Advance» и нажимаем кнопку «Reboot».
Настройка модема для возможности просмотра IP-TV завершена.
