4.3. Описание работы приспособления.
Изменения подачи топлива насосными секциями добиваются (рис.4.3) путем поворота втулки 4 а, следовательно, и плунжера относительно зубчатого венца 3 при ослабленном стяжном винте 1.

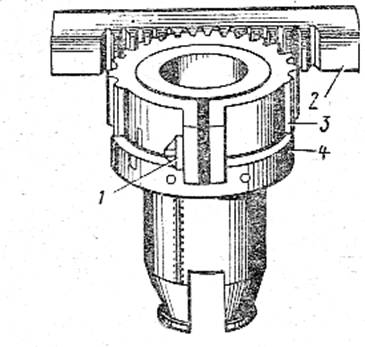

Рис.4.3 Схема регулирования количественной подачи топлива насосов УТН-5: 1-стяжной винт; 2-зубчатая рейка; 3-зубчатый венец; 4-поворотная втулка.
Для повышения производительности регулировки насоса УТН-5, разработано приспособление (рис.4.4), которое состоит из корпуса 8, на котором крепится направляющие 1, по которым перемещается рейка 2. На которой крепиться направляющая регулировочного пальца 9, с помощью винтов 4. В направляющую 9 вкручивается регулировочный палец 5. Рейка 2 перемещается с помощью измерительного устройства 7 через соединительную тягу 6. Измерительное устройство крепится к корпусу 8.
Разработаны чертежи приспособления для регулировки цикловой подачи топлива.[4][7]
Рис.4.4. Приспособление для регулировки подачи топлива насоса УТН-5.
Работа приспособления осуществляется следующим образом.
Приспособление устанавливается в отверстия под крышку люка топливного насоса. Устанавливается на ноль шкала измерительного устройства. Вводится в зацепление регулировочный палец с отверстием поворотной втулки. Закрепляется направляющая регулировочного пальца к рейке с помощью винтов. С помощью измерительного устройства осуществляется изменение подачи топлива. По шкале измерительного устройства можно изменять подачу топлива либо в сторону увеличения «+», либо в сторону уменьшения «-» на определенное количество делений. Зафиксировать положение стопорной гайкой.
После регулирования необходимо надежно закрепить стяжной винт и вывести из зацепления регулировочный палец приспособления.
