Вопросы к междисциплинарному экзамену по дисциплине
"ЦИФРОВЫЕ УСТРОЙСТВА"
1. Минимизировать функцию и синтезировать схему в базисе ИЛИ-НЕ:
F=A
+
B+ACD+ABD +AD+BCD+BC.
2. Какая функция реализуется приведенной схемой?
3. Реализовать функцию ∑Е 4-х разрядной схемы проверки паритета на мультиплексоре КП7). Считать паритет нечетным.
4. Нарисовать характеристику преобразования ЦАП, представленного на рисунке. Uоп = 6,4 В, fCLK = 4,7 кГц. Определить время преобразования и максимальное напряжение Uвых ЦАП.
5. Приведите принципиальную схему и диаграммы работы 4-разрядного синхронного суммирующего счетчика на JK-триггерах.
6. По заданной функции синтезировать схему в базисе И-НЕ

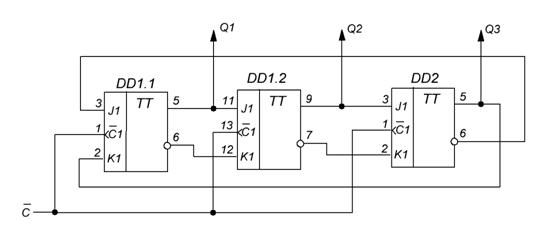

7. Определите коэффициент деления счетчика.
8. Используя мультиплексор 4x1, реализовать схему полного вычитателя.
9. Составить таблицу истинности и пояснить принцип работы схемы.
10. Принципиальная схема двухступенчатого JK-триггера на логических элементах и его диаграммы работы.
11. Какова информационная емкость ИМС? Сколько нужно таких ИМС, чтобы обеспечить информационную емкость 2048 Кбайт? Каким способом нужно увеличить разрядность?
12. Синтезировать схему, реализующую представленную функцию на мультиплексоре 4x1 серии КМОП.
13. Для чего может использоваться схема на рисунке. Построить диаграммы на всех выходах регистра.
14. Какие цифры будут отображаться на индикаторе, если переменная Y может принимать два значения 0 или 1? Ответ пояснить таблицей или графиком состояния схемы.
15. Сделайте расчет входного резистивного делителя для 4 разрядного АЦП параллельного преобразования, если ток делителя 1 mA, опорное напряжение 1,28 В.
16. Реализовать модуль ЗУ с информационной емкостью 3 Кбайт и произвести расчет элементов схемы, если известно:
,
,
,
,
, ,
,
,
,
17. Определить коэффициент счета в схеме на рисунке. Пояснить результат диаграммами на выходах счетчика Q3, Q2, Q1, Q0, и входе PS.
18. Какой код надо установить на входе ЦАП, чтобы на выходе получить Uвых = 4,04 В?
19. Какую функцию выполняет схема?
20. Представить диаграммы работы устройства и пояснить принцип работы и возможное применение.
21. Реализовать модуль ЗУ с информационной емкостью 2 Кбит за счет увеличения количества слов в накопителе и произвести расчет схемы, если известно, что
, ,
,
,
, , ,
22. Структурная схема сигма-дельта АЦП. Пояснить принцип преобразования однобитного сигма-дельта модулятора и определить выходной код для Uвх = 0,4 В, Uоп = ±1 В.
23. Определить выходную функцию.
24. Записать аналитическое выраждение для функции, представленной в виде карты Карно, и реализовать в базисе ИЛИ-НЕ.
25. Определить коэффициент деления счетчика в установившемся режиме
26. Определить погрешности преобразования ЦАП, если известно:
.
N | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Uвых | 0,1 | 0,32 | 0,61 | 0,92 | 1,29 | 1,61 | 1,90 | 2,20 |
27. Реализовать схему приоритетного шифратора на 3 входа на мультиплексоре КР1533КП2.
28. Пояснить принцип работы схемы. Построить диаграммы.
29. Приведите принципиальную схему и диаграммы работы 4-разрядного синхронного вычитающего счетчика на JK-триггерах.
30. Привести диаграммы работы устройства, представленного на рисунке.
Составил: доцент каф. ПМЭ ГУБАРЕВ Фёдор Александрович.
07.05.2013 г.
