Стеллажи набивные (глубинные) серии «ГЛ» предназначены для хранения однородного груза на паллетах (поддонах) стандартов EUR (800х1200х150мм) и FIN (1000х1200х150мм).

·  Стеллаж имеет сборно-разборную конструкцию.

·  Отсутствуют проходы между стеллажами.

·  Перемещение штабелера происходит внутри стеллажа.

·  Складирование поддонов короткой стороной в глубину.

·  Рамы стеллажей и ложементы изготовлены из оцинкованных профилей, ригели – из металлического холоднокатаного профиля.

·  Все элементы (кроме рам и ложементов) окрашены порошковой краской.

·  Возможна дополнительная комплектация защитными ограждениями.

·  Стеллажи отгружаются со склада в разобранном виде с комплектом крепежной фурнитуры и инструкцией по сборке.

·  Полы должны соответствовать СНиП 2.03.13-88 «Полы» и Рекомендациям по проектированию полов (в развитии СНиП 2.03.13-88 «Полы» МДС 31-1,1,98 (АО ЦНИИ промзданий)).

Рамы (сборная конструкция)

Рама, ВхГ, мм

Кол-во стоек

Кол-во горизонтальных связей/вкладышей

Кол-во диагональных связей

Кол-во комплектов крепежа для связей

Кол-во подпятников (с крепежом и анкерами)

Цена с НДС, руб.

Рама П70

Рама

П90

Рама П110

4000х1100

2

2/2

6

9

2

2288

2464

3152

4500х1100

2

4/2

7

12

2

2668

2866

3640

5000х1100

2

5/4

7

14

2

2930

3150

4010

5500х1100

2

5/4

8

15

2

3178

3420

4366

6000х1100

2

5/4

9

16

2

3426

3690

4764

7500х1100

2

4/2

12

17

2

-

4410

5700

Возможно изготовление рам по высоте от 4000мм до 7500мм с шагом 100мм.

Профиль стойки рам

Схема сборки рам

Доставка стеллажей на место эксплуатации, а также их монтаж может осуществляться силами специализированной бригады предприятия-изготовителя.

НЕ нашли? Не то? Что вы ищете?

Схема сборки связей стволов секции набивного (глубинного) стеллажа

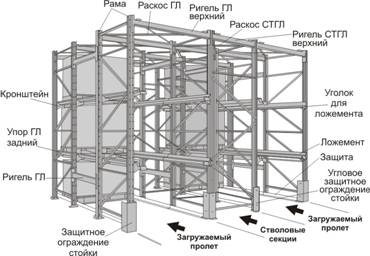

Элементы стеллажей набивных (глубинных) серии «ГЛ».

Наименование

Ед. изм.

Вес,

кг

Цена с НДС, руб.

Вкладыш

Шт.

0,04

9

Защита 1000ГЛ + 2 анкера

Шт.

2,8

390

Защита 2100ГЛ + 3 анкера

Шт.

5,8

740

Защитное ограждение стойки + 4 анкера

Шт.

6,1

600

Комплект крепежа для связей

Комплект

0,04

6

Крепеж ГЛ для кронштейнов П70/П90/П110*

Комплект

0,40

67/69/78

Крепеж ГЛ для ложемента**

Комплект

0,04

5

Крепеж ГЛ для ригелей верхних П70/П90/П110*

Комплект

0,36

40/44/52

Крепеж ГЛ для связей стволовой секции**

Комплект

0,06

6

Кронштейн ГЛ

Шт.

0,7

85

Ложемент 1140 ГЛ

Шт.

4,81

285

Ложемент 2100ГЛ

Шт.

8,86

535

Пластина регулировочная под подпятник***

Щт.

0,3

30

Подпятник ГЛ

Шт.

0,8

150

Профиль ложемента ГЛ

Пог. метр

4,22

250

Профиль связи (оцинкованный)

Пог. метр

0,94

62

Профиль стойки П70 (оцинкованный)

Пог. метр

2,75

190

Профиль стойки П90 (оцикованный)

Пог. метр

3,18

220

Профиль стойки П110 (оцинкованный)

Пог. метр

4,69

314

Раскос 1270 СТГЛ с крепежом

Пог. метр

1,9

260

Раскос 1590 ГЛ с крепежом

Шт.

2,38

310

Ригель 1000 ГЛ с крепежом

Шт.

3,3

640

Ригель 1380 ГЛ верхний

Шт.

4,9

890

Ригель 950 СТГЛ верхний

Шт.

3,9

800

Связь горизонтальная 1010 (оцинкованная)

Шт.

0,95

60

Связь диагональная 1180 (оцинкованная)

Шт.

1,11

70

Угловое защитное ограждение стойки + 4 анкера

Шт.

2,8

430

Уголок ГЛ для ложемента

Шт.

0,28

70

Упор ГЛ задний с крепежом

Шт.

0,7

140

Шайба квадратная

Шт.

-

4

* на одно место крепления

** 2 комплекта на ложемент (связь)

*** при неровных полах
