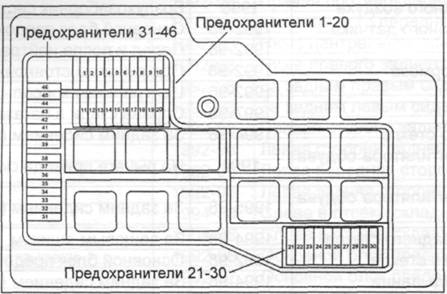

Расположение предохранителей

Таблица. Расположение предохранителей (модели 1993 года)

Предохранитель

Номинал

Защищаемая цепь

1

30 А

Питание люка крыши

3

30 А

Омыватель фар

4

15 А

Подогреватель сидений (см. предохрани

5

30 А

Привод сидений (см. предохрани

6

20 А

Подогреватель заднего стекла (см. предохрани

7

5 А

Центральный замок (ZVM) (см. предохранитель 35, 43)

8

15 А

Противоугонная система (Alpine) (см. предохраниЗвуковой сигнал.

9

20 А

Предупреждающий звуковой сигнал (см. предохрани

10

30 А

ABS (см. предохранитель 21, 27, 38, 46)

11

7,5 А

Фары/противотуманные фары (см. предохранитель 12, 15, 23, 25, 29, 30). Бортовой компьютер (см. предохранитель 12, 23, 27, 31, 33, 37, 45, 46).

12

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 15, 23, 25, 29, 30). Бортовой компьютер (см. предохранитель 11, 23, 27, 31, 33, 37, 45, 46).

14

30 А

Привод стеклоподъемников (см. предохрани

15

5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 23, 25, 29, 30)

16

5 А

Блок управления двигателем (см. предохраниБлок управления отопителем и кондиционером (см. предохранитель 20, 23, 31, 37, 39,41).

18

15 А

Топливный насос

20

30 А

Блок управления отопителем и кондиционером (см. предохранитель 16, 23, 31, 37, 39,41). Система вентиляции.

21

5 А

ABS (см. предохранитель 10, 27, 38, 46)

22

5 А

Подсветка блока приборов (см. предохранитель 25, 33, 37). Стояночные и габаритные огни (см. предохранитель 33, 37).

23

5 А

Часы (см. предохранитель 27, 31, 45, 46). Фары/противотуманные фары (см. предохранитель 11, 12, 15, 25, 29, 30). Подогреватель сидения (см. предохранитель4). Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 31, 37,39,41). Блок приборов (см. предохранитель 27, 31, 46). Бортовой компьютер (см. предохранитель 11, 12, 27, 31, 33, 37, 45, 46). Подогреватель заднего стекла (см. предохраниСигналы поворотов и аварийной остановки (см. предохрани

24

10 А

Привод зеркал

25

5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 23, 29, 30) Подсветка блока приборов (см. предохранитель 22, 33, 37)

26

15 А

Лампы заднего хода. Блок управления АКПП (A4S 310R) (см. предохранитель 28, 46).

27

15 А

ABS (см. предохранитель 10, 21, 38, 46). Блок приборов (см. предохранитель 23, 31, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 31, 33, 37, 45, 46).

28

5 А

Система поддержания скорости (см. предохраниБлок управления двигателем (см. предохраниСистема запуска. Блок управления AKПП (A4S 310R) (см. предохранитель 26, 46).

29

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 23, 25, 30)

30

7,5 А

Фары/противотуманные фары (см. предохранитель 11, 12, 15, 23, 25, 29)

31

5 А

Часы (см. предохранитель 23, 27, 45, 46). Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 37,39,41). Блок приборов (см. предохранитель 23, 27, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 27, 33, 37, 45, 46).

32

30 А

Подсветка вещевого ящика/отделения для кассет/прикуриватель/дополнительная розетка/пепельница (см. предохранитель 33, 37, 44)

33

10 А

Телефон (см. предохраниПодсветка вещевого ящика/отделения для кассет/прикуриватель/дополнительная розетка/пепельница (см. предохранитель 32, 37, 44). Освещение салона (см. предохраниПодсветка номерного знака/багажника (см. предохраниПодсветка блока приборов (см. предохранитель 22, 25, 37). Бортовой компьютер (см. предохранитель 11, 12, 23, 27, 31, 37, 45, 46). Стояночные и габаритные огни (см. предохранитель 22, 37). Стеклоподъемники (см. предохрани

34

15 А

Блок датчиков столкновения. Сигналы поворотов и аварийной остановки (см. предохрани

35

25 А

Центральный замок (ZVM II) (см. предохранитель 7, 43)

36

30 А

Очистители и омыватели (см. предохранитель 37, 44, 45)

37

10 А

Подсветка вещевого ящика/отделения для кассет/прикуриватель/дополнительная розетка/пепельница (см. предохранитель 32, 33, 44). Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31, 39,41). Подсветка блока приборов (см. предохранитель 22, 25, 33). Подсветка номерного знака/багажника (см. предохраниБортовой компьютер (см. предохранитель 11, 12, 23, 27, 31, 33, 45, 46). Стояночные и габаритные огни (см. предохранитель 22, 33). Очистители и омыватели (см. предохранитель 36, 44, 45).

38

30 А

ABS (см. предохранитель 10, 21, 27, 46)

39

7,5 А

Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31, 37,41)

40

30 А

Привод сидений (см. предохранитель 5)

41

30 А

Блок управления отопителем и кондиционером (см. предохранитель 16, 20, 23, 31, 37,39). Дополнительный вентилятор радиатора.

42

7,5 А

Система пассивной безопасности (см. предохрани

43

5 А

Противоугонная система (см. предохраниСистема пассивной безопасности (см. предохраниТелефон (см. предохраниЦентральный замок (ZVM II) (см. предохранитель 7, 35). Освещение салона (см. предохрани

44

15 А

Подсветка вещевого ящика/отделения для кассет/прикуриватель/дополнительная розетка/пепельница (см. предохранитель 32, 33, 37). Предупреждающий звуковой сигнал (см. предохраниОчистители и омыватели (см. предохранитель 36, 37, 45).

45

7,5 А

Часы (см. предохранитель 23, 27, 31, 46). Бортовой компьютер (см. предохранитель 11, 12, 23, 27, 31, 33, 37, 46). Очистители и омыватели (см. предохранитель 36, 37, 44).

46

15 А

ABS (см. предохранитель 10, 21, 27, 38). Стоп-сигналы. Часы (см. предохранитель 23, 27, 31, 45). Система поддержания скорости (см. предохраниБлок управления АКПП (A4S 310R) (см. предохранитель 26, 28). Блок приборов (см. предохранитель 23, 27, 31). Бортовой компьютер (см. предохранитель 11, 12, 23, 27, 31, 33, 37, 45).

Внимание: назначение предохранителей может изменяться от версии к версии. За справками обращайтесь к дилерам BMW.
