ОКП
КАЛИБРАТОР ЛОПАСТНОЙ
СПИРАЛЬНЫЙ 8КС
со съемной муфтой
П А С П О Р Т
г. Москва
1.Общие сведения об изделии
Наименование изделия: калибратор лопастной спиральный 8КС 390 СТ
Заводской номер ______________
Дата выпуска изделия: август 2011г.
Наименование завода-изготовителя: ,
, корп.2, тел. (4
Калибратор лопастной спиральный (8КС) - предназначен для калибрования ствола скважины, центрирования и улучшения условий работы долота и забойного двигателя при бурении в породах средней твердости.
Калибраторы применяются во всех микроклиматических районах.

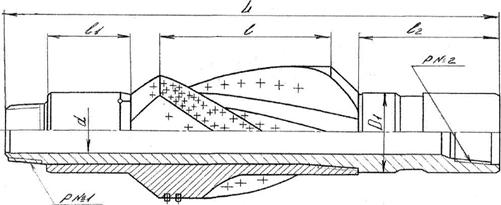

2.Основные технические данные и характеристики
 |
Обозначение | D, мм | D1, мм | d, мм | L, мм | lраб., мм | l1, мм | l2, мм | Р№1 ГОСТ | Р№2 ГОСТ | Примечание |
8КС 390 СТ | 390 | 226 | 90 | 1130 | 465 | 175 | 175 | З-171 | З-171 | сборносварной |
3. Комплект поставки
В комплект поставки входит:
- калибратор состоит из корпуса, муфты с 3-мя спиральными лопастями, арми - рованными изделиями из твердого сплава формы Г54 ВК8-ВКГОСТ 880шт.
- паспорт - 1 шт.
4.Свидетельство о приемке
Калибратор лопастной спиральный 8КС 390 СТ заводской № _______ соответствует техническим условиям ТУ и признан годным для эксплуатации.
Дата выпуска август 2011г.
Штамп ОТК
Начальник ОТК _______________
5.Свидетельство о консервации
Калибратор лопастной спиральный 8КС 390 СТ заводской № _______ подвергнут консервации согласно технической документации.
Дата консервации август 2011г.
Срок консервации 1 год
Консервацию произвел _____________
6.Свидетельство об упаковывании
Калибратор лопастной спиральный 8КС 390 СТ заводской № _______ упакован согласно технической документации.
Дата упаковки август 2011г.
Упаковку произвел _______________
7.Условия хранения и транспортирования
Транспортировка калибраторов производится железнодорожным, автомо-бильным, воздушным, морским, речным транспортом в прямом и смешанном сообщениях.
Присоединительная резьба, упорные торцы и места маркировки покрыты согласно ГОСТ 9.014-78, консервационной смазкой ПВК ГОСТ . Покры-тие внешних поверхностей – эмаль ХВ 110 ГОСТ . Класс покрытия VII ГОСТ 9.032-74.
Хранение должно производиться под навесом или в закрытом помещении в законсервированном виде исключающим возможность коррозии и повреждение резьб и упорных торцов.
8.Гарантии изготовителя
Изготовитель гарантирует исправную работу калибратора при соблю-дении потребителем условий эксплуатации, транспортирования и хранения.
Минимальный срок службы калибраторов 250 часов механического бурения.
