Бюллетень изменений к каталогу деталей и сборочных единиц (стр. 3 )

Рис. 36 Установка насоса

Fig. 36 Stick Pump Installation

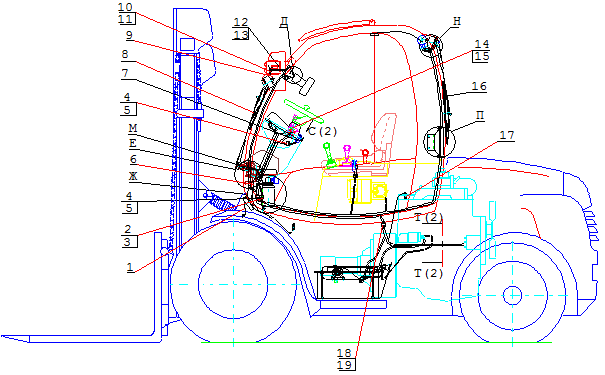

Рис. 42 Fig..000 Электрооборудование Electric Equipment

№ поз. Ref. №	Обозначение Designation	Наименование	Name	Количество на одну сб. единицу Qty per assembly unit	№ рисунков Fig. №	Стр. Page
1	.14.200	Провод	Cable	1
2	45 7	Колодка соединительная	Terminal shoe	3
3	45 7	Колодка соединительная	Terminal shoe	1
4	45 7	Колодка соединительная	Terminal shoe	2
5	45 7	Колодка соединительная	Terminal shoe	4
6	.14.050	Жгут проводов	Wire bundle	1
7	45 7	Колодка соединительная	Terminal shoe	4
8	54.5205	Стеклоочиститель с пантографным устройством	Windscreen wiper with pantograph device	1
9	.14.150	Провод	Cable	2
10	45 7	Колодка соединительная	Terminal shoe	4
11	45 7	Колодка соединительная	Terminal shoe	3
12	45 7	Колодка соединительная	Terminal shoe	3
13	45 7	Колодка соединительная	Terminal shoe	1
14	45 7	Колодка соединительная	Terminal shoe	1
15	45 7	Колодка соединительная	Terminal shoe	1
16	СЛ101Н	Стеклоочиститель, щетка и рычаг стеклоочистителя СЛ101 (L рычага=480 мм)	Windscreen wiper,	1
17	ТМ100В	Датчик	Sensor	1
18	45 7	Колодка соединительная	Terminal shoe	8
19	45 7	Колодка соединительная	Terminal shoe	5
20	.14.110	Жгут проводов	Wire bundle	1
21	.14.130	Жгут проводов	Wire bundle	1
22	.14.210	Провод	Cable	2
23	.14.070	Жгут проводов	Wire bundle	1
24	.14.090	Жгут проводов	Wire bundle	1
25	.14.180	Провод	Cable	1
26	.14.190	Жгут проводов	Wire bundle	1
27	.14.060	Жгут проводов	Wire bundle	1
28	.14.080	Жгут проводов	Wire bundle	1
29	.08.200	Провод	Cable	1
30	7798.ВМ10х20.58.019	Болт	Bolt	4
32	.14.140	Жгут проводов	Wire bundle	1
33	.14.100	Жгут проводов	Wire bundle	1
34	.08.170	Провод	Cable	1
35	.14.040	Жгут проводов	Wire bundle	1
36	7798.ВМ6х20.58.019	Болт	Bolt	10
37	6402.6.65Г.019	Шайба	Washer	23
38	.14.005	Прижим	Clamp	1
39	7798.ВМ10х30.58.019	Болт	Bolt	2
№ поз. Ref. №	Обозначение Designation	Наименование	Name	Количество на одну сб. единицу Qty per assembly unit	№ рисунков Fig. №	Стр. Page
40	5915.М10-6Н.5.019	Гайка	Nut	2
41	6402.10.65Г.019	Шайба	Washer	5
42	73.3747	Реле стартера	Starter relay	1
43	.14.180-10	Провод	Cable	1
44	.01.020	Провод	Cable	1
45	1300.3737	Выключатель «массы»	Grounding switch	1
46	17473.В1М6-8gх12.58.019	Винт	Screw	13
47	11371.6.01.019	Шайба	Washer	10
48	.14.003	Пластина	Plate	2
49	.01.003	Перемычка	Jumper	1
50	6СТ-190	Батарея аккумуляторная	Storage battery	1
51	.14.120	Провод	Cable	2
52	19034.305ТВ-40.5	Трубка L=40±2 мм	Pipe L=40±2 mm	1
53	11.5208-14	Стеклоомыватель	Screen washer	1
54	7798.ВМ8х20.58.019	Болт	Bolt	2
55	6402.8.65Г.019	Шайба	Washer	6
56	.14.001	Кронштейн омывателя	Bracket of screen washer	1
57	С311В-01	Сигнал	Horn	1
58	13.06.20.002	Переходник	Adapter	1
59	ММ358	Датчик	Sensor	1
60	.01.005	Переходник	Adapter	1
61	ММ-111Д	Датчик	Sensor	1
62	ТМ-111-10	Датчик	Sensor	1
63	17473.В1М4-8gх8.58.019	Винт	Screw	6
64	6402.4.65Г.019	Шайба	Washer	10
65	26.00.70.008	Прокладка	Gasket	1
66	БМ158Д	Датчик	Sensor	1
67		Вентилятор автомобильный на присоске 6¢	Fan	1
68	5915.М8-6Н.5.019	Гайка	Nut	4
69	11371.8.01.019	Шайба	Washer	2
70	17473.В1М4-8gх20.58.019	Винт	Screw	4
71	16.3711	Плафон	Dome	1
72	.14.002	Кронштейн фонаря	Bracket of lamp	2
73	ФП132А	Фонарь задний	Rear lamp	2
74	5915.М6-6Н.5.019	Гайка	Nut	6
75	0	Жиклер омывателя	Jet of screen washer	1
76	2012.3711	Фара	Headlamp	2
77	ЭО-3323.07.02.320	Провод	Cable	1
78	.01.210	Провод	Cable	1
79	ПС500	Розетка	Socket	1
80	17473.В1М6-8gх22.58.019	Винт	Screw	4
№ поз. Ref. №	Обозначение Designation	Наименование	Name	Количество на одну сб. единицу Qty per assembly unit	№ рисунков Fig. №	Стр. Page
81	ПР-120	Блок предохранителей	Block of safety device	1
82	.14.160	Провод	Cable	1
83	90.3747	Реле	Relay	3
84	РС410-В	Реле-прерыватель	Relay-interrupter	1
85	Э14	Хомутик	Yoke	2
86	19034.305ТВ-40.6	Трубка L=80±2 мм	Pipe L=80±2 mm	2
87	.03.302-02	Табличка	Table	1
88	.03.302	Табличка	Table	1
89	.03.302-05	Табличка	Table	1
90	.03.302-04	Табличка	Table	1
91	.03.302-07	Табличка	Table	1
92	.03.305	Табличка	Table	1
