Пневматические дисковые сеялки Salford 520

Пневматические дисковые сеялки Salford 520

В зависимости от комплектации, дисковая пневматическая стерневая сеялка Salford 520 предназначена как для посева по минимальной технологии с предварительной подготовкой почвы, так и для прямого посева в стерню по нулевой технологии No-Till.

Основой сеялки является двухдисковый сошник Salford, который отлично копирует неровности поля, точно выдерживает установленную глубину заделки на высоких скоростях посева и обеспечивает высокую производительность орудия. Смещенные относительно друг друга диски легко проникают в почву, расположенный между дисками пластиковый уплотнитель разравнивает семена в щели и улучшает их контакт с почвой. Подпружиненный параллелограммный рычажный механизм создает давление от 36 до 227 кг. на сошник, которое концентрируется на обрезиненном прикатывающем катке. Необходимое заглубление дисков и соответственно глубина посева устанавливается с помощью регулировки положения катка. Рама сошника состоит из двух частей соединенных при помощи шарнира. Данная особенность конструкции обеспечивает точное прикатывание даже при посеве на полях со сложным контуром и частыми поворотами.

Конструкция сеялки модели 520 универсальна для различных технологий посева. На жесткой раме с постоянным клиренсом расположены два подвижных подрамника состоящие из поперечных брусьев и кронштейнов крепления. Обе эти подвижные части сеялки оснащены независимыми гидравлическими контурами управления подъемом и опусканием. Подрамники могут использоваться как для размещения только дисковых сошников, так и для установки дисковых сошников в комбинации с дополнительным активным оборудованием - дисковыми ножами для прорезания растительных остатков и точной культивации перед сошником. В данном случае на переднем подрамнике размещается выбранное дополнительное оборудование, а на заднем крепятся дисковые сошники.

Сеялка оснащается двумя типами пневматических систем, различающихся способом внесения удобрений при посеве: 1) одноконтурная система – удобрения подаются совместно с семенами и заделываются через дисковые сошники; 2) двухконтурная система - удобрения подаются отдельно от семян и заделываются в междурядья с помощью дисковых сошников или дополнительного оборудования установленного на переднем подрамнике.

Для сеялки Salford 520 предлагаются модели бункеров емкостью от 7700 до 18700 литров. Дозирующая система индивидуальна для каждой секции бункера и представляет собой катушечные дозаторы, оснащенные ворошилкой и приводом от колеса бункера. Обороты катушек и соответственно норма высева регулируется с помощью бесступенчатой трансмиссии Zero-Max, очень простой в обращении и надежной в эксплуатации. Работа турбины, приводов высевающих аппаратов и поток семян в семяпроводах контролируется электронной системой, информация которой выводится на монитор, установленный в кабине трактора.

Дисковая пневматическая сеялка Salford 520 без особых затрат адаптируется под различные технологии, полностью копирует рельеф, сохраняет накопленную влагу, обеспечивает точную заделку семян и удобрений. Все эти преимущества гарантируют равномерные всходы и одинаковое развитие растений, что непременно скажется на прибавке в урожайности и качестве зерна.

Модель	520-30	520-40
Ширина захвата (кол-во секций рамы), м	9,10 (3)	12,20 (3)
Междурядье, см (кол-во сошников)	9,5 (96) или	9,5 (128) или
Количество дисковых ножей при междурядье 19 см	48	64
Количество лап при междурядье 19 см	24	32
Давление сошника на почву, кг / Ход сошника, см	От 36 До 227
Глубина посева, см	0 – 9
Вес сеялочной рамы с сошниками без доп. оборудования, кг	9285	12683
Транспортная ширина х высота рамы сеялки, м	4,45 х 4,23	5,99 х 4,98
Емкость бункера и соотношение удобрение/семена	Стандартный - 12 600 литров, деление 34% на 66%
Рекомендуемая мощность трактора (л. с.)	300-350	375-425
Средняя производительность, Га/час	11	14

Производятся модели с шириной захвата 4,6 / 6,1 / 7,6 / 9,1 / 12,2 / 16,8 метра

На 2009 год сеялка 520 будет комплектоваться переднеприцепными бункерами Т-1литров),

на 2010 – стандартно Т-1203, под заказ АС2000/3000.

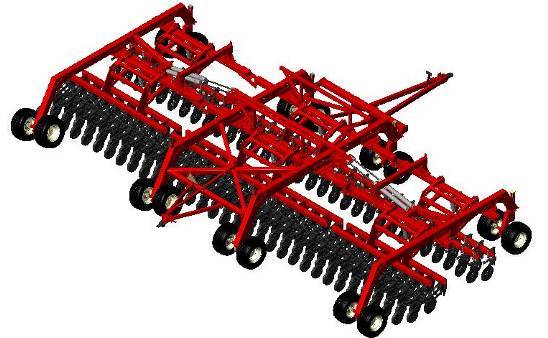

Внешний вид сеялочной рамы 520

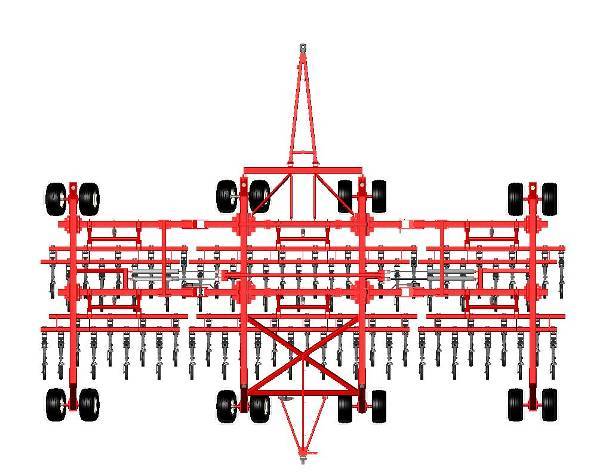

Сеялка оснащенная дисковыми ножами перед каждым сошником (вид сверху)

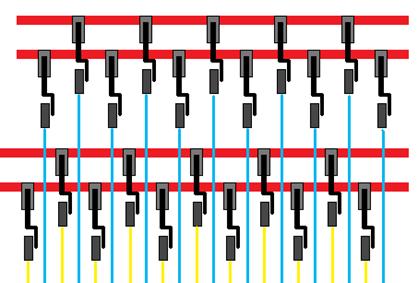

Сеялка оснащенная дисковыми сошниками на переднем и заднем подрамнике – стандартно сошники размещаются только на заднем подрамнике с междурядьем 19 см.

Возможно увеличить количество сошников - максимально в 2 раза и соответственно их количеству выставить междурядье в диапазоне 9,5 – 19 см.

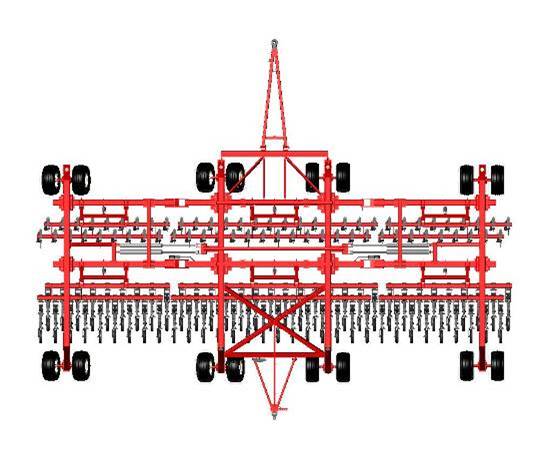

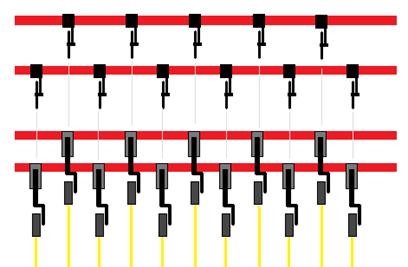

Сеялка с дисковыми ножами (турбо-дисками) на переднем подрамнике. Вместо дисковых ножей можно установить: стойки с лапами для культивации и внесения удобрений в каждое второе междурядье, в качестве рабочего органа можно применять стрельчатую лапу или долото; дисковые сошники для высева семян или внесения удобрений в междурядья.

Преимущества конструкции: мощная жесткая рама и подвижные подрамники - сошники и дополнительное оборудование могут индивидуально включаться или исключаться из работы.

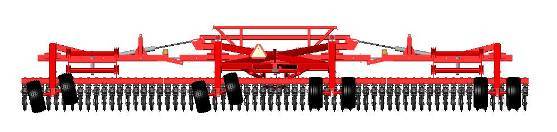

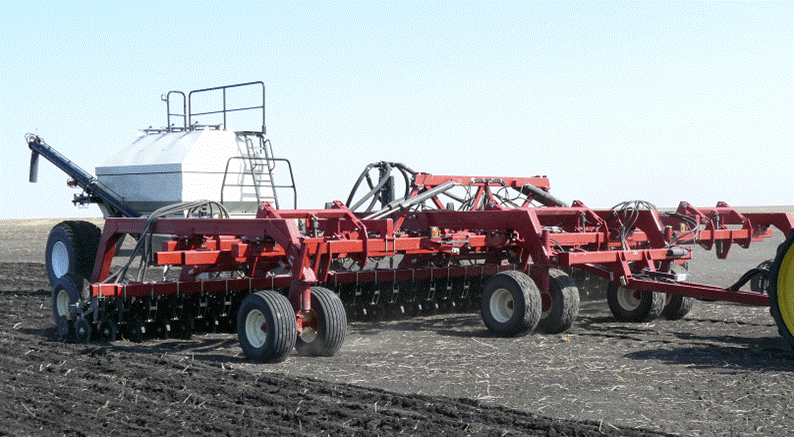

Вид сеялки сзади – сдвоенные опорные колеса на всех секциях уменьшают давление рамы на почву, подвижное соединение оси колес с рамой позволяет работать на сложном рельефе.

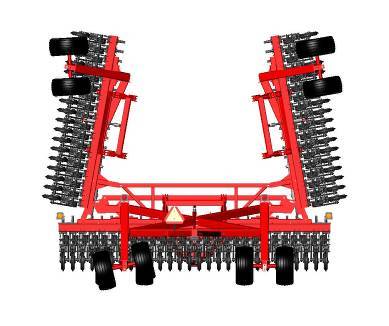

Трехсекционная рама сеялки в транспортном положении.

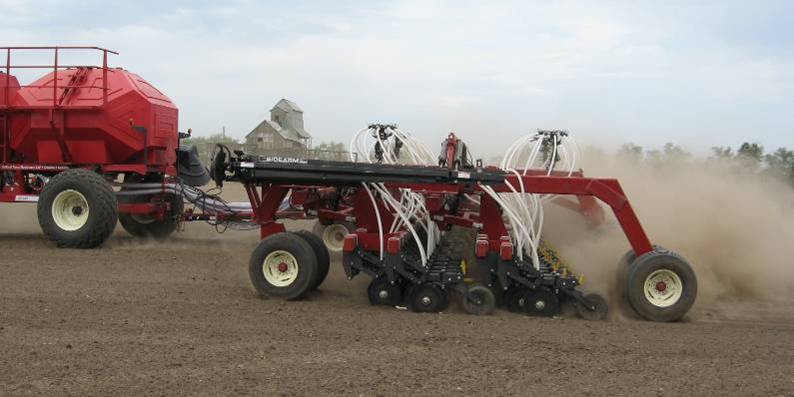

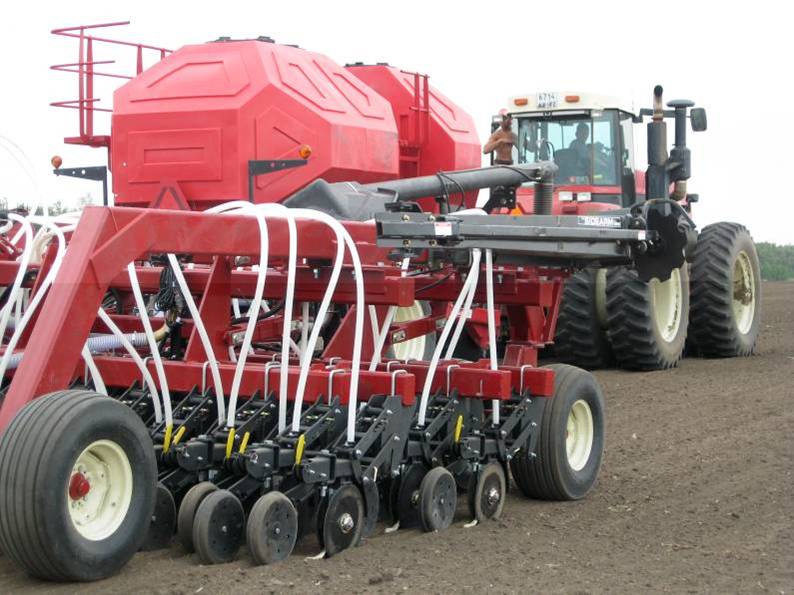

Сеялка 520,2 м) с четырьмя рядами сошников (междурядье 9,5 см) – 64 сошника на переднем подрамнике + 64 сошника на заднем подрамнике.

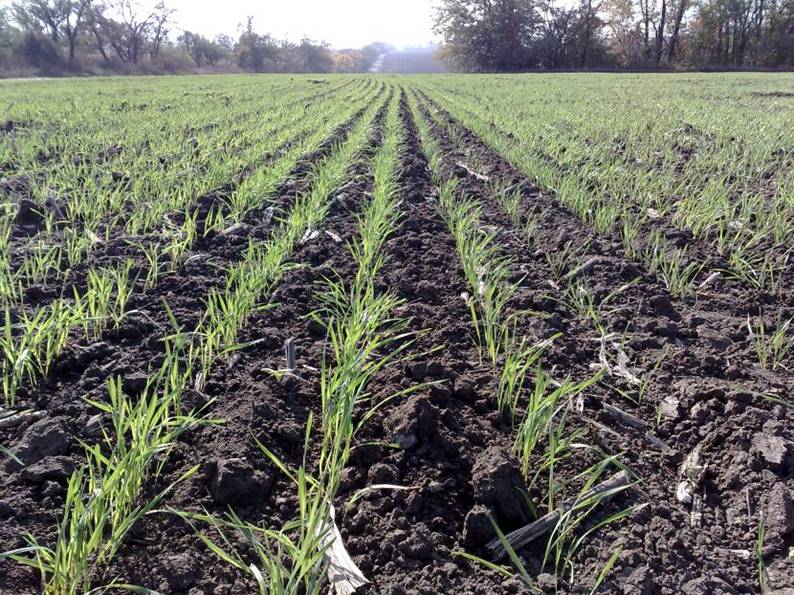

Всходы озимой пшеницы / 30.10.09 / Посев с междурядьем 19 см.

Усиленный двухдисковый сошник Salford

с параллелограммным механизмом давления до 227 кг

и поворотным прикатывающим обрезиненным катком.

Ширина прикатывающих катков 76, 102, 152 мм.

Примеры взаимозаменяемых комплектаций.

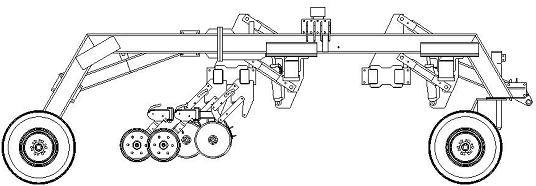

Стерневая, для прямого посева при большом скоплении пожнивных остатков: передний подрамник с дисковыми ножами, задний с двухдисковыми сошниками

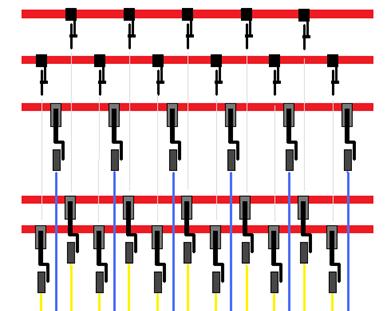

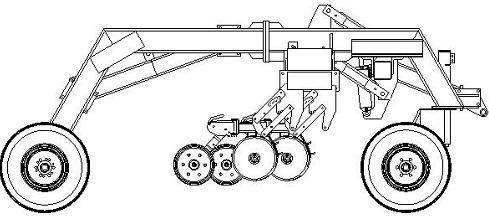

Стерневая, для прямого посева при большом скоплении пожнивных остатков: передний подрамник с дисковыми ножами и сошниками для раздельного врезания удобрений в каждое второе междурядье, задний с двухдисковыми сошниками

Сеялка с сошниками на а переднем и заднем подрамниках – возможно высевать семена через все сошники или разделить на группы – для удобрений и семян. Минимальное междурядье - 9,5 см. Возможен посев по стерне при соответствующей влажности почвы, измельченных и равномерно распределенных пожнивных остатках.

Конструкция сеялки позволяет агроному создать индивидуальную конфигурацию.

БУНКЕРЫ

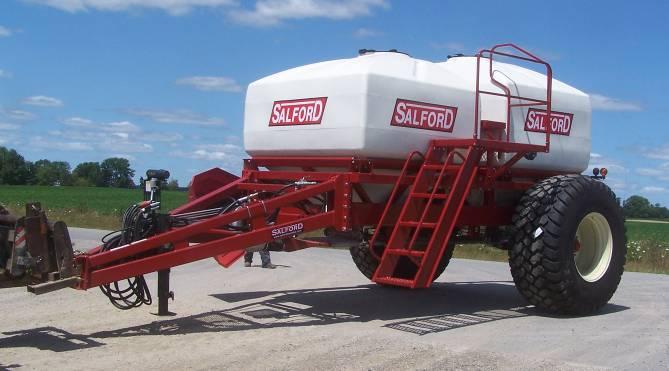

Бункер Т-1203: переднее - или заднеприцепной, общая емкость 12600 литров, два или три высевающих аппарата в зависимости от конфигурации сеялки – совместная или раздельная заделка семян и удобрений.

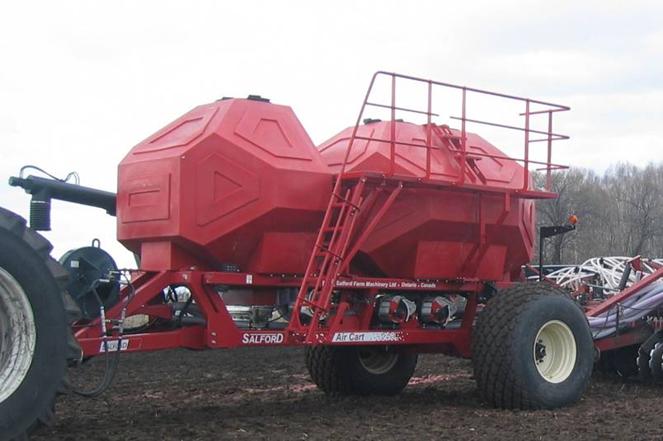

Новые модели бункеров SALFORD – двухсекционные серии АС2000 или трехсекционные серии АС3000

Диапазон общей емкости: от 7700 литров до 18700 литров

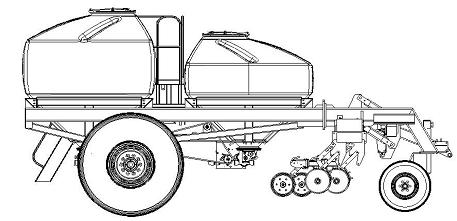

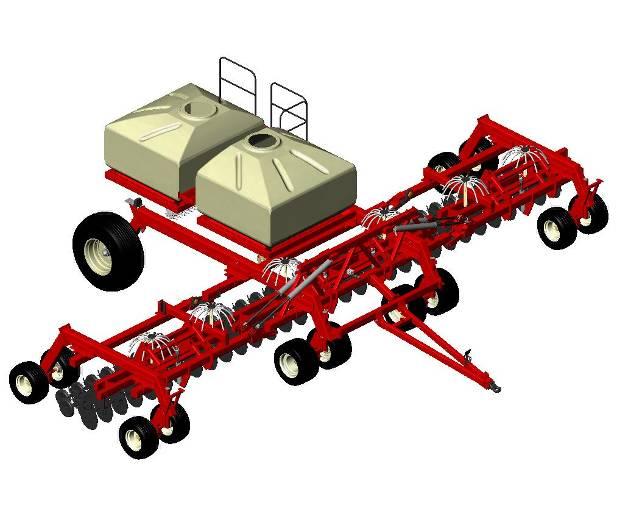

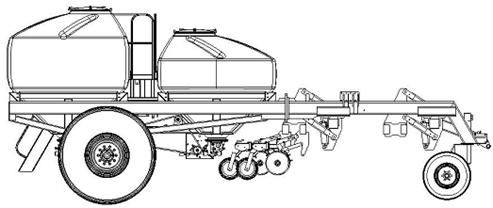

Сеялка Salford 520 также производится в компактном варианте - с установленными на раме емкостями, с одним или двумя подрамниками

Модификации сеялки 520

521 Один подрамник Используется с прицепным бункером
521 Один подрамник Бункер устанавливается на раме
522 Два подрамника Используется с прицепным бункером Возможна установка доп. сошников или дисковых ножей
522 Два подрамника Бункер устанавливается на раме Возможна установка доп. сошников или дисковых ножей

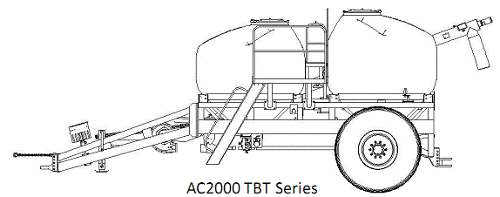

Бункер серии АС2000 Переднеприцепной Заднеприцепной Диапазон емкости: литров

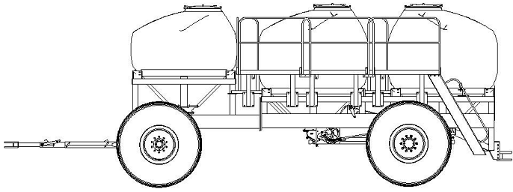

Бункер серии АС3000 Заднеприцепной Диапазон емкости: литров
Прицепные бункеры серий АС2000 и АС3000 могут использоваться с сеялками-культиваторами серии 580, сеялками-дисковаторами серии 699

Варианты пластиковых емкостей для бункеров серий С2000 и АС3000
Емкость секции, Бушелей	Емкость секции, л
110	3 876
135	4 757
160	5 638
185	6 519
