ЦЕНТР ПО САПРОПЕЛЮ
Астрахань. ул. Ульянова, 67. тел. +7(8512)7322факс +7(8512)305625. E-mail: *****@***ru
www. *****
Технологии и проекты для малого бизнеса, фермерских хозяйств, частных предприятий и семейных кооперативов

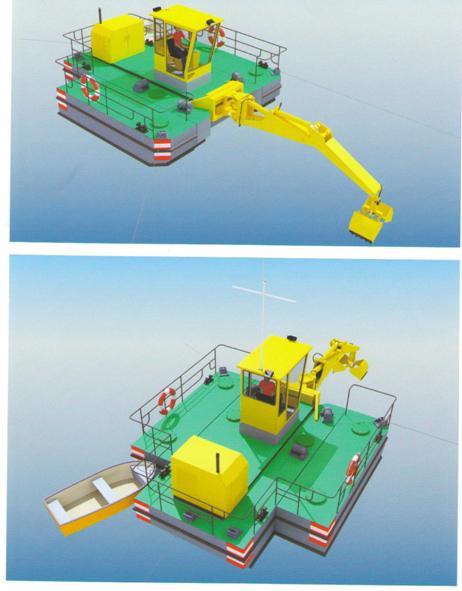

ПЛАВАЮЩИЙ ЭКСКАВАТОР СО СМЕННЫМ ЭСКАВАЦИОННЫМ ОБОРУДОВАНИЕМ
1. НАЗНАЧЕНИЕ:
Данное Изделие предназначено для очистки особо засоренных водоемов растительностью, дно углубления и других гидромеханизированных работ.
Район эксплуатации внутренние водоемы, малые реки и др.
Выполняет следующие работы:
o Очистка, углубление малых рек, прудов, каналов, водоотстойников промпредприятий.
o Окультуривание естественных и обустройство искусственных пляжей и др.
o Устройство и очистка рыбоходов.
o Уборка водной растительности ( камыш ), затопленного хлама, топляка.
o Прокладка траншеи на суше, а также под водой.
o Разработка ила, глины.
o Подъем щебня и других твердых материалов.
2. ОСНОВНЫЕ ДАННЫЕ:
Корпус состоит из одного понтона и двух поплавков, расположенных по правому и левому борту.
Корпус, основные размерения:
Понтон
Длина 7 м
Ширина 2,3м
Высота борта 1,2 м
Поплавки 2 шт.
Длина 5 м
Ширина 2м
Высота 1,2 м
Система набора – поперечная
Материал – сталь
Толщина борта – 3 мм
Толщина палубного настила и днища – 4 мм
По периметру бортов устанавливается привальный брус. На палубе монтируется рубка с необходимыми приборами управления. Корпус делится на отсеки, где устанавливаются необходимые цистерны для запаса топлива 2 шт. по 400 литров.. На палубе установлено необходимое оборудование для работы с папильонажными лебедками, устанавливается главная грузовая стрела для экскавационного оборудования.
3. СУДОВЫЕ СИСТЕМЫ:
o Система топливная главного двигателя
o Система масляная ГД.
o Система вентиляции МО.
o Газовыхлоп ГД.
o Система осушительная ( ручная ).
o Система забортной воды ( электронасос ).
o Общесудовая вентиляция.
Гидросистемы:
o Привод грунтового насоса.
o Привод экскавационного оборудования.
4. ДВИГАТЕЛЬ ( Дизель гидравлическая станция ):
Дизель водяного охлаждения закрытого типа
Мощность 86 кВт. Расход топлива 208гр на 1кВт
Электроснабжение 24 Вт
Генератор 800 Ватт
Гидросистема 240 л.
5. ОБОРУДОВАНИЕ:
1. Грунтовый насос HY 35, вес 530 кг.
Производительность по пульпе 170 м. куб/ час
грунту 30-60 м. куб/ час
Глубина 8 м. Дальность подачи пульпы до 500 м
Уклон 4 м
Диаметр рефулера 150 мм
Диаметр проходных частиц до 35 мм
Наработка до капремонта 2500 – 3000 часов
2. Лебедки папильонажные 4 шт.
Длина ваера диаметр троса 11,5 мм –50м
Якорь Матросова вес 27 кг.(шт. 4)
3. Экскавационное оборудование:
Грейфер объем 0,4 м. куб
Ковш обратный ( комплектуется по согласованию с Заказчиком )
Другое сменное, стандартное оборудование.
6. ТРАНСПОРТИРОВКА:
По своим габаритам машина пригодна к транспортировке авто- железно - авиатранспортом. Согласно письма НИИЦБДД МВД Украины № 45/207 от 01.03.02 г. Пункт 22. ( Платформа – КАМАЗ ).
7. ПРОТИВОПОЖАРНЫЕ, СПАСАТЕЛЬНЫЕ И ЗАЩИТНЫЕ СРЕДСТВА.
Согласно требований Регистра Судоходства Украины. Общий вес Изделия около 8000 кг Стоимость готового Изделия 1тыс. грн.
