СТЕЛЛАЖ СКЛАДСКОЙ ГУЗОВОЙ балочно-полочный
ИНСТРУКЦИЯ ПО СБОРКЕ
ВВЕДЕНИЕ
Стеллаж складской предназначен для складирования хозяйственных предметов и тарно-штучных грузов при использовании в закрытых помещениях и на открытых площадках. Стеллаж может быть собран с разным положением полок по высоте в зависимости от габаритов складываемых предметов.
Стеллаж выпускается в различных вариантах исполнения:
- высота рамы: 1500; 2100; 2500; 3000; 3500 мм;
- глубина рамы: 500; 600; 750; 900; 1000 мм;
- ширина секции стеллажа определяется длиной балки: 1000; 1250; 1500; 2000 мм.
К основанию стоек крепятся металлические пятки для устойчивости. Крепление балок осуществляется болтовым соединением.
Вес складываемых предметов на каждую полку в зависимости от грузоподъемности стеллажа составляет от 100 до 500 кг.
Покрытие деталей стеллажа – порошково-полимерное или эмалевыми красками.
ПОДГОТОВКА СТЕЛЛАЖА К СБОРКЕ
1.Перед сборкой необходимо ознакомиться с данной инструкцией.
2.Определить расположение деталей в изделиях в соответствии с позициями на рисунке. Подготовить необходимый инструмент для монтажных работ (гаечный ключ на 10, отвертка).
ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
1.Для сборки 1-ой секции стеллажа установить на полу две рамы и прикрепить к ним нижние балки спереди и сзади с помощью винтов и гаек.
2.Прикрепить с помощью винтов и гаек остальные балки к рамам.
3.Поставить стеллаж вертикально металлическими пятками вниз, при необходимости поправить положение балок и рам.
4.Затянуть при помощи гаечного ключа и отвертки винты с гайками. При каждом этапе крепления винтов следить за вертикальным положением рам и правильным положением балок.
5. Последующие секции собрать согласно рис.1 и пунктов 2, 3, и 4.
6. В углубления балок уложить полки согласно комплектации (полки из ДСП, фанеры, металла).

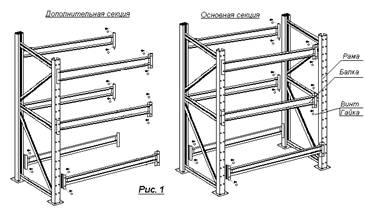

СХЕМА СБОРКИ
 |
ГАРАНТИЯ
Предприятие-изготовитель гарантирует сохранность изделия, его комплектность при соблюдении условий транспортирования, сборки и эксплуатации в течение 24 месяцев со дня продажи.
За механические повреждения, при несоблюдении указанных условий, предприятие ответственности не несет.
