Федеральное агентство по образованию

Югорский государственный университет

Институт геологии, нефти и газа

Кафедра регионального природопользования

Руководство к выполнению контрольных работ

по Экологическому картографированию

для студентов заочного обучения специальности

020802 - Природопользование

5 курс

Весенний семестр учебного года

1. Содержание теоретического раздела дисциплины (заочное обучение)

№ темы

Наименование темы, наименование вопросов, изучаемых на лекциях

Количество часов на лекцию по теме

Номер лабораторной работы*

Номер практического занятия**

СРС***

1

Введение. Место экологического картографирования в системе естественных наук. Эколого-географическое и геоэкологическое направления в картографии. Сущность комплексного экологического картографирования.

2

1

2

Карты и другие картографические произведения экологического содержания. Основные направления в создании экологических карт. Классификация и систематизация карт.

2

2

3

Анализ основных направлений экологического картографирования. Карты экологических ситуаций. Карты геоэкологического районирования. Карты антропогенных воздействий на среду (промышленности, сельского хозяйства, транспорта, рекреации). Медико-экологическое направление картографирования. Карты экологического риска. Карты экологического природопользования.

№1

3,4

4

Содержание и методы составления экологических карт. Картографирование атмосферных проблем, загрязнения вод суши, физического загрязнения, загрязнения почв, геолого-геоморфологического загрязнения. Биоэкологические аспекты картографирования. Комплексное экологическое картографирование.

5,6

5

Современное состояние экологического картографирования в России. История развития и становления экологического картографирования. Анализ экологических атласов. Анализ экологических карт. Электронные и Интернет-ресурсы экологического картографирования.

2

7,8,9

6

Информационная база картографирования. Геоэкологическая информативность топографических и тематических карт. Источники информации для экологического картографирования (мониторинг, ДЗЗ, материалы измерений и наблюдений состояния природной среды, моделирование).

10,11

7

ГИС и экология. Анализ экологической информации с помощью ГИС. Требования к экологическим ГИС. Области использования экологических ГИС (деградация среды обитания, загрязнение, охраняемые территории, восстановление среды, экообразование, экотуризм, мониторинг).

2

№2-4

12

* - при изучении данной дисциплины не предусмотрены;

НЕ нашли? Не то? Что вы ищете?

** - согласно рабочей программе;

*** - номера вопросов и заданий для самостоятельной работы (согласно учебной программе)

2. Методические указания к выполнению контрольных работ по картографии

1. В весеннем семестре учебного года студент должен выполнить одну контрольную работу по экологическому картографированию.

2. Контрольная работа состоит из двух заданий (см. раздел 3). Вариант задания определяется студентом согласно последней цифре номера зачетной книжки.

3. Контрольная работа может быть выполнена чернилами в школьной тетради или набрана и распечатана на компьютере (на листах А4 скрепленных с левой стороны).

4. Оформление титульного листа контрольной работы.

Югорский государственный университет

Факультет заочного обучения

Контрольная работа

№______

по картографии

Номер варианта___________

Группа_______________

Специальность________________________

______________________ семестр учебного года

Студент ______________________________________________________

Фамилия Имя Отчество

Номер зачетной книжки ________________________________________

Адрес: _______________________________________________________

Дата предоставления на проверку ________________________________

5. Задание, посвященное анализу тематической карты, выполняется по плану, помещенному в приложение. Карты для анализа (в электронном варианте) необходимо взять в индивидуальной электронной папке преподавателя «» на сервере ЮГУ (//PDC.EDU.ugdasu – Факультет природопользования – ). Анализ карты студенты выполняют, опираясь на рекомендованную литературу, применяя знания, полученные при изучении курсов картографии, экологии, природопользования.

6. Второе задание – реферирование статьи по проблеме «ГИС и экология», размещенной на сайте ДАТА+ (www. *****/Industries раздел ЭКОЛОГИЯ) необходимо выполнить согласно общим правилам.

7. При реферировании статьи студент указывает ее название и авторов; выделяет главную проблему и определяет направления ее решения. В конце студент делает общие выводы по статье (указывает на проблемы, спорные вопросы, возникающие в ходе решения). При наличии в тексте большого числа специальных терминов рекомендуется составить словарь. Простое переписывание фраз из текста не допускается! (общие правила реферирования можно взять в индивидуальной электронной папке преподавателя)

8. Проверенная контрольная работа должна быть представлена на зачете. Студент должен быть готов обсуждать ее основные положения.

3. Темы для контрольной работы по картографии

Темы задания 1. Анализ экологической карты.

(номер карты соответствует последней цифре зачетной книжки)

1 вариант.   Анализ карты «Опасность воздействий нефтепроводного транспорта» (Экологический атлас РФ; с. 30-31): тип карты, особенности содержания, способов картографирования, оформления.

2 вариант.   Анализ карты «Сельскохозяйственная освоенность ландшафтов» (Экологический атлас РФ; с. 39): тип карты, особенности содержания, способов картографирования, оформления.

3 вариант.   Анализ карты «Изменение речных русел» (Экологический атлас РФ; с. 59): тип карты, особенности содержания, способов картографирования, оформления.

4 вариант.   Анализ карты «Загрязнение почв тяжелыми металлами» (Экологический атлас РФ; с. 91): тип карты, особенности содержания, способов картографирования, оформления.

5 вариант.   Анализ карты «Эколого-географическая обстановка» (Экологический атлас РФ; с. 117): тип карты, особенности содержания, способов картографирования, оформления.

6 вариант.   Анализ карты «Охрана природы и рациональное природопользование» (Экологический атлас РФ; с. 119): тип карты, особенности содержания, способов картографирования, оформления.

7 вариант.   Анализ карты «Экологическая карта окрестностей Владивостока» (www. *****/ecology/map): тип карты, особенности содержания, способов картографирования, оформления.

8 вариант.   Анализ карты «Эколого-географическая обстановка» (Атлас ХМАО, Т.2; с.148): тип карты, особенности содержания, способов картографирования, оформления.

9 вариант.   Анализ карты «Геоэкологическая карта Астраханской области» (М 1:500000): тип карты, особенности содержания, способов картографирования, оформления.

10 вариант.   Анализ карты «Комплексное районирование территории России по экологической и социально-экономической ситуации» (М 1:): тип карты, особенности содержания, способов картографирования, оформления.

Темы задания 2. Реферирование статей по проблемам «ГИС и экология».

(в каждом задании – 3 статьи;

номер статей соответствует последней цифре зачетной книжки)

1 вариант.   ГИС и охрана окружающей среды

Геоинформационная система мониторинга водных объектов и нормирования экологической нагрузки

Оценка загрязнения окружающей среды в районе города Карабаша

2 вариант.   ГИС и охрана окружающей среды

Сохранение природного комплекса центральной части Москвы

Экологический мониторинг и контроль нефтепровода Россия-Китай

3 вариант.   ГИС и охрана окружающей среды

ГИС экологического сопровождения инвестиционно-строительных проектов в нефтегазовой отрасли

ArcInfo помогает изучать климатогенную динамику лесотундровых экосистем

4 вариант.   ГИС и охрана окружающей среды

Геоэкологическое районирование по данным о загрязнении ранневесеннего снежного покрова

Геоинформационная система поддержки принятия экологически значимых решений на уровне хозяйства

5 вариант.   ГИС и охрана окружающей среды

Опыт использования ГИС - технологий для решения проблем охраны окружающей среды в нефтегазовой отрасли

ГИС в решении радиационных проблем Кольского полуострова

6 вариант.   ГИС и охрана окружающей среды

Использование данных дистанционного зондирования для построения экологической ГИС и работы системы экологического мониторинга в Ямало-Ненецком автономном округе.

ГИС для охраняемых территорий Бельгии

7 вариант.   ГИС и охрана окружающей среды

ГИС в борьбе с шумовым загрязнением

Сохранение городской зелени

8 вариант.   ГИС и охрана окружающей среды

ГИС-анализ загрязнения фосфором водных объектов

ERDAS НА СЛУЖБЕ ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА

9 вариант.   ГИС и охрана окружающей среды

Методика создания карт оценки рекреационного потенциала с использованием ГИС-технологий

Экологический мониторинг и контроль нефтепровода Россия-Китай

10 вариант.   ГИС и охрана окружающей среды

ГИС экологического сопровождения инвестиционно-строительных проектов в нефтегазовой отрасли

Сохранение природного комплекса центральной части Москвы

4. ПРИЛОЖЕНИЕ

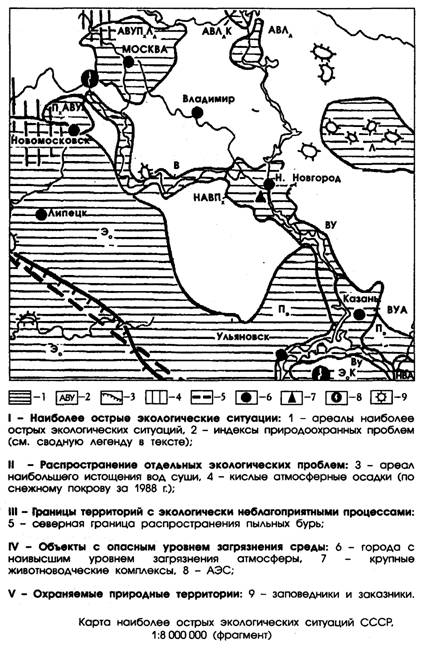

Пример анализа экологической карты

Карта «Наиболее острые экологические ситуации СССР» масштаба 1:8 г.) как первый опыт экологическо­го картографирования характеризуется следующими особенно­стями. Карта составлена в рамках информационно-экологического направления. Это научно-справочная, мелкомасштабная, тематическая карта. Основной целью этой карты явилось выделение на тер­ритории бывшего СССР в целом самых неблагоприятных экологических условий. Каждая из острых экологических си­туаций (основное содержание), выявленных на территории страны, показана на кар­те в виде четко оконтуренного ареала с набором буквенных индексов, обозначающих комплекс природоохранных (эко­логических) проблем, проявляющихся на данной территории.

Среди этих ареалов выделяются территории, где на пер­вое место выходят проблемы очень сильного загрязнения воз­духа, вод и почв, непосредственно влияющие на жизнь чело­века (Приаралье, Поволжье, Кузбасс, Московский регион, Норильск и др.). Ряд значительных по площади территорий характеризуется потерей природно-ресурсного потенциала. Среди них: Центральное Черноземье (эрозия, дегумификация), Северный Казахстан (дефляция), Калмыкия (дигрессия паст­бищ), Север ETC (обезлесивание) и др. К острым проблемам относятся и нарушение системы стока, охранного режима за­поведников, заказников, охраняемых лесов, которые оказа­лись в непосредственной близости от индустриальных регио­нов и районов и испытывают техногенное воздействие.

По набору проблем все ареалы разделены на три катего­рии сложности: весьма сложные, сложные и простые. Кроме ареалов на карте показаны объекты, оказывающие большое влияние на состояние территорий или представляющие зна­чительную опасность для них, а также распространение ряда неблагоприятных природных процессов.

ЛЕГЕНДА к карте «Наиболее острые экологические ситуации СССР»

I. Ареалы наиболее острых экологических ситуаций

1. Весьма сложные (с комплексом природоохранных проблем)

2. Сложные (с двумя-тремя природоохранными проблемами)

3. Простые (преимущественно с одной природоохранной проблемой)

3.1. Истощение и загрязнение вод суши

3.2. Обезлесивание и деградация лесов

3.3. Эрозия почв

3.4. Дефляция почв

3.5. Комплексное нарушение земель и истощение недр (при горных разработ­ках)

3.6. Нарушение режима особо охраняемых природных территорий Индексы природоохранных проблем (в ареалах ранжированы по степени остроты и последствиям)

А — загрязнение атмосферы (химическое, механическое, тепловое)

В — истощение и загрязнение вод суши

Вш — загрязнение морей

Л — обезлесивание (переруб) лесов

Лд — деградация лесов под влиянием антропогенных воздействий

Д — деградация естественных кормовых угодий,

Р — истощение рыбных ресурсов

Пэ — эрозия почв

Пд — дефляция почв

Пс — засоление почв

Пх — загрязнение почв (химическое)

Эо — интенсивное оврагообразование

М — нарушение мерзлотного режима почво-грунтов

Н — комплексное нарушение земель и истощение недр (при горных разра­ботках)

У — утрата продуктивных земель (отчуждение сельскохозяйственных и лес­ных земель под застройку, водохранилища и др.)

О — снижение и потеря природно-рекреационных качеств ландшафта

К — нарушение режима особо охраняемых природных территорий (заповед­ников, заказников и др.)

II. Распространение экологически неблагоприятных факторов (по пре­вышению экологических норм и требований)

    ареал наибольшего истощения вод суши водные объекты с повышенной минерализацией сильно загрязненные участки морей сильно загрязненные реки и водоемы распространение радиоактивного загрязнения по цезию-137 кислые атмосферные осадки (по снежному покрову)

III. Границы территорий с экологически неблагоприятными процессами

    северная граница распространения пыльных бурь южная граница многолетней мерзлоты (сплошной и прерывистой)

IV. Объекты с опасным уровнем загрязнения среды

    города с наивысшим уровнем загрязнения среды (по ИЗА > 10) крупные животноводческие комплексы - АЭС

V. Охраняемые природные территории

    южная защитная полоса притундровых лесов заповедники и заказники

Используются следующие способы картографирования: значков (буквенные) – для определения природоохранных проблем, (геометрические) – объекты с опасным уровнем загрязнения, охраняемые природные территории; качественного фона – выделение территорий с различными экологическими ситуациями; ареалов - распространение экологически неблагоприятных факторов.

Особенности оформления карты.

5. Литература

Атлас ХМАО. Т.2. Природа и экология. – Ханты-Мансийск – М., 2004. – 150 с. Комплексное экологическое картографирование (Географический аспект): Уч. пособ. – М.: Изд-во МГУ, 1997. – 147 с. Кочуров и сбалансированное развитие: Уч. пособ. – М.-Смоленск: Маджента, 2003. – 384 с. Стурман картографирование: Уч. пособ.- М.: Аспект Пресс, 20с. Экологический атлас РФ. – М., 2002. Экологическое картографирование Сибири / Под ред. . – Новосибирск: Наука, 1996. Сайт «ДАТА+» - www. *****/Industries раздел ЭКОЛОГИЯ
