Мультиплексоры
Мультиплексор – устройство, в котором в зависимости от управляющего кода осуществляется передача информации с одного из нескольких входов на выход.
Количество: информационных входов – 2n;
выходов – 1;
управляющих (адресных) сигналов – n.
Другими словами, мультиплексор - переключатель сигналов, управляемый двоичным кодом и имеющий несколько входов и один выход. К выходу подключается тот вход, чей номер соответствует двоичному коду.
В схемах мультиплексоров используются электронные ключи, замыкание которых производится под действием управляющих сигналов, приходящих, например, с дешифратора. Часто функции дешифратора и ключа объединены в одном элементе И.

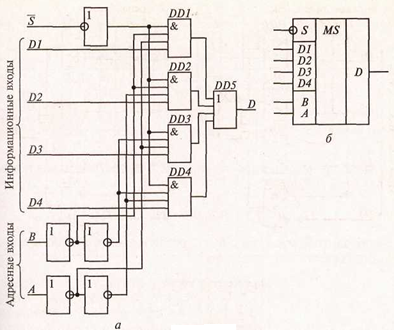

Схема реализуется на элементах И, ИЛИ, НЕ.
Схемы мультиплексоров в интегральном исполнении обычно имеют стробирующие входы
. При подаче на этот вход логического 0 дается разрешение на передачу информации на выход схемы в строго определенное время, определяемое длительностью строба. Кроме того, использование этого входа позволяет строить схемы мультиплексоров на большее число информационных входов.
|
ТИ логического элемента «И»:
В | А | D |
0 | 0 | 0 |
1 | 0 | 0 |
|
По таблице истинности видно, что если на вход А подан нулевой логический уровень, сигнал, поданный на вход В, на выход D не проходит. При подаче на вход А логической единицы, сигнал, поступающий на вход В, появляется на выходе D.
Это делается при помощи логического элемента «ИЛИ» точно так же, как и при построении схемы по произвольной таблице истинности.
Функционирование мультиплексора определяется табл
ицей:
Адресные входы | Стробирующий сигнал S | Выход | |
В | А | ||
* | * | 0 | 0 |
0 | 0 | 1 | D1 |
0 | 1 | 1 | D2 |
1 | 0 | 1 | D3 |
1 | 1 | 1 | D4 |
При отсутствии стробирующего сигнала (S = 0) связь между информационными входами и выходом отсутствует (D = 0). При подаче стробирующего сигнала (S = l) на выход передается логический уровень того из информационных входов Di, номер которого i в двоичной форме задан на адресных входах.
По этой таблице можно записать следующее логическое выражение для выхода D:
.

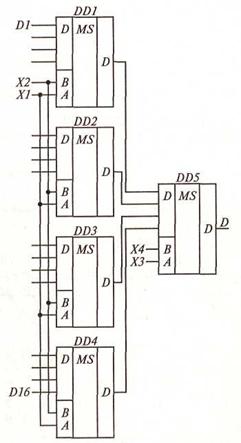

Мультиплексное дерево
Максимальное число входов мультиплексоров, выполненных в виде интегральных схем, равно восьми. Если требуется построить мультиплексное устройство с большим числом входов, можно объединить мультиплексоры в схему мультиплексного дерева.
Пусть необходимо обеспечить передачу сигнала от любого из 16-ти источников D1…D16. Каждому из источников присваивается четырехразрядный адрес в соответствии с таблицей:
Информационные входы | Адресные входы | Деление на группы | Микросхема | |
Х4Х3 | Х2Х1 | |||
D1 D2 D3 D4 | 0 0 0 0 0 0 0 0 | 0 0 0 1 1 0 1 1 | I | DD1 |
D5 D6 D7 D8 | 0 1 0 1 0 1 0 1 | 0 0 0 1 1 0 1 1 | II | DD2 |
D9 D10 D11 D12 | 1 0 1 0 1 0 1 0 | 0 0 0 1 1 0 1 1 | III | DD3 |
D13 D14 D15 D16 | 1 1 1 1 1 1 1 1 | 0 0 0 1 1 0 1 1 | IV | DD4 |
|
|
