Обзор D-Link DWL-2100AP
автор: Алексей Гречанинов
DWL-2100AP – это точка доступа от компании D-Link нацелена на потребителей, которым нужно получить нечто большее, чем просто точку доступа стандарта 802.11g. Главными "изюминками" DWL-2100AP являются поддержка "турбированного" протокола IEEE 802.1g и функции Multi-SSID с поддержкой 802.1q.
Увеличение производительности достигается за счет оптимизации использования эфира, компрессии данных и использования расширенного частотного диапазона. Все это, по словам разработчиков, позволяет поднять производительность беспроводной сети до двух раз.
Помимо "турбированного" 802.11g, эта точка доступа поддерживает ряд интересных функций и протоколов, таких как вполне функциональный DHCP-сервер, мониторинг по SNMP, поддержка нескольких SSID с возможностью разделения их на VLANы по 802.1q.
Комплект поставки и установка
В коробке мы нашли:
- точку доступа DWL-2100AP ; блок питания; кабель RJ-45; внешнюю антенну на 2 dBi; диск с программным обеспечением и документацией; документацию по установке на русском языке; "ножки" для установки точки доступа в вертикальном положении (2 шт.); "ножки" для установки точки доступа в горизонтальном положении (4 шт.); комплекты "шуруп + пробка" для монтажа на стену (2 шт.).
Точка доступа может устанавливаться горизонтально, вертикально и навешиваться на стену, для всех вариантов все необходимое идет в комплекте.
"Турбированный" 802.11g"
DWL 2100AP поддерживает технологию Atheros Super G. Технология вводит поддержку расширенных вариантов протокола 802.11g и может работать в следующих режимах:
- Super G без турбо-режима. Super G со статическим турбо-режимом. Super G с динамическим турбо-режимом.
В режиме "Super G без турбо режима" точка доступа оптимизирует использование эфира за счет сокращения пауз при передаче, передачи пакетов одним большим блоком и компрессии. Реальный выигрыш от этого режима невелик – большинство данных, передающихся по сети, не поддаются компрессии, поскольку уже являются скомпрессированными, а другие методы оптимизации не дают существенного прироста производительности.
Режим "Super G со статическим турбо-режимом", помимо вышеописанных функций, использует расширенный частотный диапазон. Фактически он занимает два канала вместо одного, что в теории позволяет ему повышать пропускную способность в два раза. Однако за счет такого использования частотного ресурса могут возникнуть проблемы при работе вблизи другого оборудования с поддержкой Wi-Fi. Поэтому применять статический режим следует только в случае полной уверенности, что такого оборудования поблизости нет.
Режим "Super G с динамическим турбо-режимом" аналогично позволяет использовать два канала для передачи данных, но в случае обнаружения других устройств Wi-Fi в эфире автоматически переключается в режим с одним каналом – "Super G без турбо - режима".
При использовании турбо-режима канал работы точки доступа автоматически устанавливается на шестой и не может быть изменен. Применять турбо-режим со статическим расширением полосы следует с осторожностью – он может нарушить работу соседнего оборудования, использующего диапазон 2.4 GHz.
Следует отметить, что поддержка расширения Atheros Super G в сетевых адаптерах D-Link на данный момент присутствует только в (PCMCI) и DWL-G520 (PCI). Для использования этого режима требуются эти адаптеры, причем в режиме Ad-Hoc (без использования точки доступа) адаптеры переключатся в режим стандартного 802.11g.
При написании этого обзора был использован адаптер DWL-G650 .
Исполнение

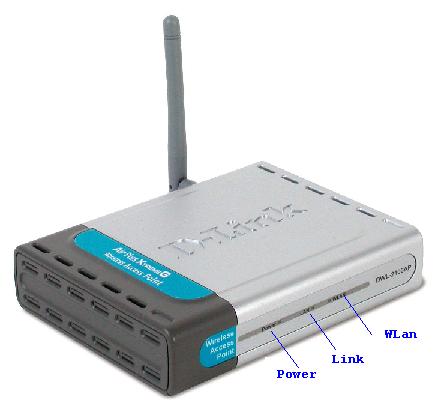

На переднюю панель выведены следующие индикаторы:
- индикатор питания. Светится, когда устройство находится в рабочем состоянии (в процессе загрузки не светится); индикатор LAN. Зажигается при обнаружении подключения к LAN-интерфейсу и синхронно мигает при обнаружении активности; индикатор WLAN. Периодично мигает при активации WLAN и синхронно – мигает при обнаружении активности.

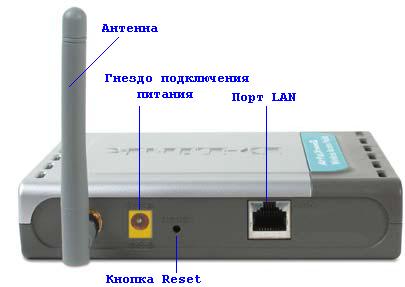

На заднюю панель выведены:
- разъем r-SMA для подключения внешней антенны; разъем для подключения блока питания; кнопка сброса к фабричным настройкам; Ethernet-интерфейс 10/100 Mbps с автоопределением скорости и кроссировки.
Имеется внутренняя антенна, которая используется в том случае, если не подключена внешняя. Через telnet есть возможность принудительно указать, какую антенну использовать.
Первоначальная настройка
Точка доступа, которая попала к нам в руки, имела установленную прошивку версии 1.10eu, которая являлась довольно старой. Поэтому мы сразу обновили ее до последней версии 2.10eu.
Относительно 1.10 в новой версии появились следующие видимые отличия:
- появилась возможность включать поиск свободного канала для работы; появилась поддержка VLAN и нескольких SSID; улучшен веб-интерфейс; существенно повышена стабильность работы с конфигуратором под Windows.

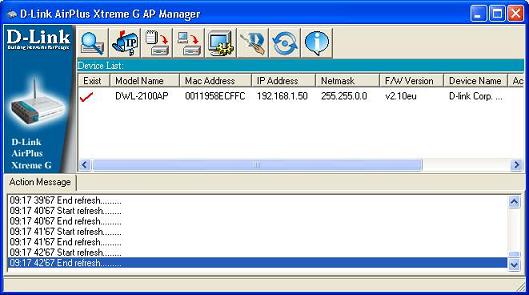

После смены прошивки желательно обновить и конфигуратор. Старая версия просто не "знает" новых возможностей прошивки. Скачивать последние версии конфигуратора и прошивки с FTP-сервере D-Link.

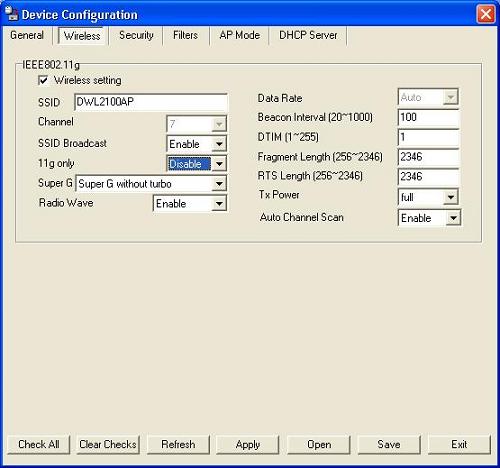

При использовании для первоначальной настройки конфигуратора под Windows существует возможность обнаружить точку доступа в Ethernet-сети при любой настройке IP-адресов. Интересно то, что конфигуратор позволяет сразу установить точке доступа нужный IP-адрес (по умолчанию он 192.168.0.50). После установки подходящего IP-адреса становится возможным настраивать точки доступа из конфигуратора, через веб-интерфейс или telnet.
В случае первоначальной настойки через веб-интерфейс или Windows-конфигуратор существует возможность запустить мастер и быстро выполнить настройку.
Функциональные возможности разных способов конфигурирования не одинаковы – все настройки можно указать только через telnet, большую часть через веб-интерфейс, а через Windows-конфигуратор невозможно даже выбрать все возможные режимы работы точки доступа. Поэтому мы рекомендуем после настройки IP-адреса из Windows-конфигуратора перейти к настройке точки доступа через веб-интерфейс, а для полной настройки воспользоваться еще и telnet'ом.
Режимы работы
DWL-2100AP поддерживает следующие режимы работы:
- Точка доступа. Используется для организации подключения беспроводных клиентов к локальной сети. Беспроводной клиент. Служит для подключения проводного клиента к беспроводной сети через точку доступа. WDS - вещатель с поддержкой клиентов. В этом режиме точка доступа, помимо своих клиентов, может обслуживать еще и WDS-повторители (до 8 шт.). WDS - вещатель. В этом режиме точка доступа обслуживает WDS-повторители (до 8 шт.). WDS - повторитель. В этом режиме точка доступа работает с WDS-вещателем и может обслуживать своих беспроводных клиентов.
Только в режиме "Точка доступа" поддерживается автоматический выбор свободного радиоканала.

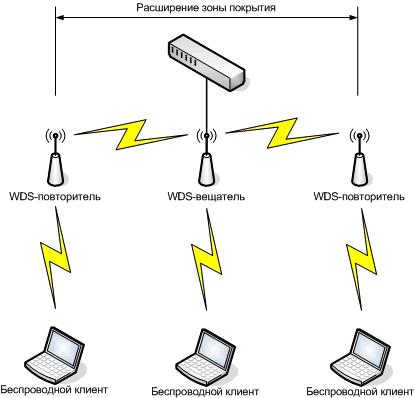

В режимах WDS точка доступа может участвовать в иерархии, позволяющей расширить область покрытия беспроводной сети. Однако при использовании WDS снижается общая пропускная способность, поскольку используется общий частотный диапазон не только для обслуживания клиентов, но и для передачи данных между точками доступа, участвующими в иерархии. Режим WDS может быть несовместим с оборудованием других производителей и серий, а единственный протокол шифрования, доступный в этом режиме, – WEP.
DWL-2100AP не поддерживает режим "WDS-повторитель+WDS-вещатель", соответственно с ее помощью можно создавать только двухуровневую иерархию WDS.
Обзор D-Link DWL-2100AP (часть 2)
автор: Алексей Гречанинов
Шифрование
DWL-2100AP поддерживает следующие протоколы шифрования (в порядке убывания стойкости):
- WPA (только в режиме "Точка доступа"); WPA-PSK (только режимы "Точка доступа" и "Беспроводной клиент"); WEP 152 bit; WEP 128 bit; WEP 40 bit.
Для режимов WPA поддерживается алгоритм работы с ключами AES и TKIP, а для режимов WEP – автоопределение типа аутентификации "open/shared".
Пропускная способность
DWL-2100AP поддерживает фирменный протокол Atheros "Super G". Данный протокол в теории повышает пропускную способность до двух раз по сравнению с обычным 802.11g.
Однако тестирование показало, что реальных плюсов от применения "Super G" немного – в режиме без расширения частотного диапазона (без "турбо") реальный прирост производительности практически незаметен, а в "турбированных" режимах он не так значителен – гораздо ниже обещанных 100%.

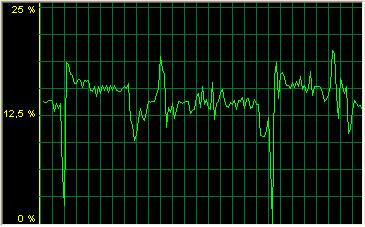

График скачки в режиме Super G without Turbo, в процентах от 108 Mbps
Тестирование также показало, что в режиме "Super G" имеются проблемы с производительностью при работе с компьютерами Apple через AirPort, а режим "Super G со статическим турборежимом" нам вообще не удалось протестировать, поскольку точка доступа постоянно самопроизвольно сбрасывала соединение.
В режиме "Super G с динамическим турборежимом" прирост производительности ощущался, но не такой значительный, и наблюдались как "пики", так и "провалы" даже ниже скорости стандартного 802.11g.
График скачки в режиме Super G with Dynamic Turbo, в процентах от 108 Mbps
Сложно наверняка сказать, почему так посредственно показал себя "турбированный" "Super G", возможно, проблема в том, что неподалеку работает беспроводная точка доступа провайдера, а, возможно, и в том, что технология еще "сыровата". Наверняка одно – с применением "Atheros Super G" пока не все так гладко.
Это наводит на мысль о том, что технологии расширения стандартного 802.11g еще не готовы для серьезного применения. А их использование должно быть аккуратным и продуманным.
В режиме стандартного 802.11g DWL-2100AP показала себя хорошо. Включение шифрования по WPA-PSK не повлияло на пропускную способность.
График скачки с отключенным режимом Super G, в процентах от 54 Mbps
Другие функции Wi-Fi
DWL-2100AP поддерживает установку скорости передачи (от 1 до 54 Mbps) и управление уровнем сигнала – 5 уровней без возможности автоматического выбора.
Возможно, включение режима "Только 802.11g", что отключает совместимость с клиентами 802.11b, но повышает общую производительность беспроводной сети.
Функция фильтрации позволяет разрешать доступ к беспроводной сети клиентам только с определенными MAC-адресами.
Имеется возможность запретить беспроводным клиентам "общаться" между собой и/или с проводной сетью, однако блокирование передачи пакетов между беспроводными клиентами работает нестабильно, а блокирование передачи пакетов между беспроводными клиентами и проводной сетью не работает вообще.
DHCP-сервер

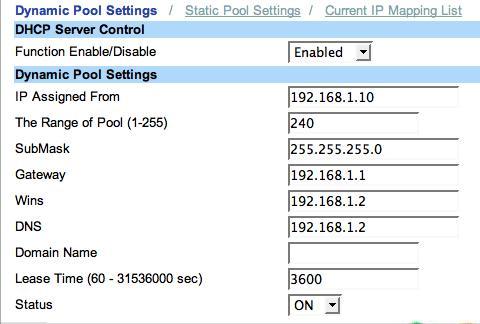

DHCP-сервер весьма функционален и подходит под большинство применений, поскольку позволяет указывать не только любой пул IP-адресов, но и поддерживает задание шлюза по умолчанию, DNS-суффикса, DNS и WINS-серверов.
Причем имеется возможность даже вводить записи с привязкой к MAC-адресу, то есть для определенных клиентов можно задавать индивидуальные сетевые настройки, но распространять их через DHCP.
Однако работает встроенный DHCP-сервер только для беспроводных клиентов, подключенных к DWL-2100AP.
Multi-SSID

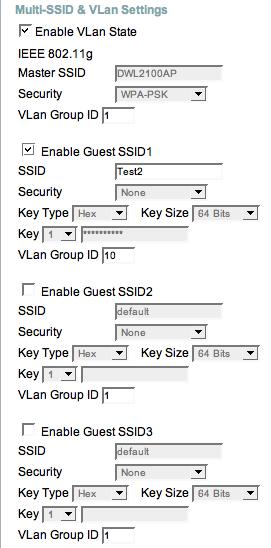

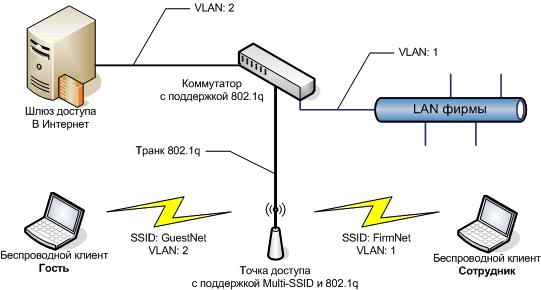

Эта возможность, пожалуй, самая интересная в этой точке доступа. Сеть этой технологии заключается в том, что дополнительно к основной беспроводной сети можно организовать до трех "гостевых".
"Гостевые" в данном случае означает, что эти сети будут:
- иметь другое название (SSID). скрыты из списка сетей (то есть их имя придется вручную вводить при подключении клиента). изолированы от других "гостевых" сетей и основной сети на уровне Ethernet, а при подключении точки доступа к LAN кадры от этих сетей будут маркироваться соответствующим VLAN'ом.
Эта интересная функция позволяет организовать несколько беспроводных сетей на одной точке доступа. Такое применение полезно, когда нужно организовать беспроводной доступ не только для сотрудников фирмы, но и для гостей. При этом гости будут изолированы в рамках гостевой беспроводной сети и не получат доступ к локальной сети компании.
Присутствует ограничение на шифрование – в случае использования основной сетью WPA "гостевые" сети не могут использовать шифрование. Для использования шифрования в гостевых сетях следует переключить основную сеть на WEP, тогда использование WEP станет доступным и для "гостевых" сетей. WPA для "гостевых" сетей на поддерживается.
Утилиты и мониторинг
Веб-интерфейс позволяет:
- перезагружать точку доступа; сбрасывать настройки на фабричные; проверять версию и загружать прошивку; загружать конфигурацию из файла; сохранять конфигурацию в файл; включать/отключать доступ по telnet с указанием таймаута (который, впрочем, действует и на веб-интерфейс); просматривать состояние точки доступа; показывать статистику сетевых интерфейсов и WLAN; просматривать список клиентов с указанием не только MAC-адреса, но стандарта (b или g), протокола аутентификации, уровня сигнала от клиента и режим энергосбережения.
Через telnet можно просмотреть и установить всю конфигурацию точки доступа, а следующие настройки доступны только через telnet:
- настройка внешнего NTP-сервера для синхронизации внутренних часов точки доступа; запуск ping для тестирования доступности устройств; настройка syslog для сохранения сообщений на внешнем сервере; настройка SNMP-агента; настройка RSTP (Rapid Spanning Tree Protocol); настройка возможности отсечения широковещательного трафика из локальной сети во WLAN.
Полный список команд, доступных через telnet, приведен в приложении 1, а в приложении 2 даны результаты выполнения некоторых из них.
Для использования SNMP доступен MIB, а также модули для DView и HP OpenView, скачать их можно на FTP-сервере D-Link.
Выводы
После близкого знакомства с DWL-2100AP нам, честно говоря, сложно указать на область ее максимальной эффективности. В качестве обычной точки доступа DWL-2100AP работать может, но ее цена (около $100 на сентябрь 2005 г.) несколько высока для обычной точки доступа.
Плюсы "скорости 108 Mbps" спорны – наше тестирование их практически не выявило. Функциональный DHCP-сервер хорош, но работает только для беспроводных клиентов, а значит, в качестве резервного в корпоративных или основного в домашних сетях его использовать невозможно.
Разве что, несомненно, интересным применением является организация "гостевых" сетей с помощью функции Multi-SSID.
Поддержка SNMP позволяет осуществлять мониторинг в корпоративной среде, а функции RSTP, очевидно, тоже кому-то пригодятся.
Словом, мы бы хотели оставить окончательный выбор за покупателем, а мы, со своей стороны, постарались максимально осветить все стороны этого устройства.
Очевидные плюсы:
- возможность мониторинга по SNMP; функциональный DHCP-сервер, но только для использования беспроводными клиентами; поддержка беспроводных клиентов в режиме WDS-вещателя; возможность автоматического выбора радиоканала; поддержка нескольких SSID с выделением во VLANы 802.1q; возможность мониторинга уровня сигнала по каждому клиенту; поддержка глубины шифрования 152 bit для WEP.
Очевидные минусы:
- по умолчанию установлена старая "сырая" прошивка; полная настройка возможна только через telnet – функционал веб-интерфейса и Windows-конфигуратора ограничен; невысокая стабильность, особенно в режиме "Super G со статическим турборежимом". В процессе тестирования были зафиксированы беспричинные срывы связи и перезагрузки точки доступа; не работают некоторые функции, в частности, "изолировать беспроводных клиентов от локальной сети"; отсутствие внутреннего лога.
Приложение 1: список команд, доступных через telnet
Приложение 2: результаты выполнения некоторых команд через telnet
Назад
Приложение 1. Список команд, доступных через telnet
автор: Алексей Гречанинов
config wlan -- config wlanX
del acl -- Delete Access Control List
del wdsacl -- Delete WDS Access Control List
del key -- Delete Encryption key
find bss -- Find BSS
find channel -- Find Available Channel
find all -- Find All BSS
dhcps help -- Display DHCP Server Command Help
get 11gonly -- Display 11g Only Allowed
get acl -- Display Access Control List
get wdsacl -- Display WDS Access Control List
get wdsap -- Display WDS Access Point
get apmode -- Display AP Mode(runtime)
get aging -- Display Aging Interval
get antenna -- Display Antenna Diversity
get association -- Display Association Table
get authentication -- Display Authentication Type
get autochannelselect -- Display Auto Channel Select
get beaconinterval -- Display Beacon Interval
get channel -- Display Radio Channel
get availablechannel -- Display Available Radio Channel
get cipher -- Display Encryption cipher
get config -- Display Current AP Configuration
get countrycode -- Display Country Code
get dhcpc -- Display DHCP Clinet State
get dtim -- Display Data Beacon Rate (DTIM)
get encryption -- Display Encryption Mode
get eth2wlan -- Display Eth2Wlan Broadcast packet filter state
get fragmentthreshold -- Display Fragment Threshold
get frequency -- Display Radio Frequency (MHz)
get gateway -- Display Gateway IP Address
get groupkeyupdate -- Display Group Key Update Interval (in Seconds)
get ipaddr -- Display IP Address
get ipmask -- Display IP Subnet Mask
get key -- Display Encryption Key
get keyentrymethod -- Display Encyrption Key Entry Method
get keysource -- Display Source Of Encryption Keys
get login -- Display Login User Name
get macaddress -- Display Mac address
get power -- Display Transmit Power Setting
get radiusname -- Display RADIUS server name or IP address
get radiusport -- Display RADIUS port number
get rate -- Display Data Rate
get remoteAp -- Display Remote Ap's Mac Address
get rtsthreshold -- Display RTS/CTS Threshold
get shortpreamble -- Display Short Preamble Usage
get shortslottime -- Display Short Slot Time Usage
get sntpserver -- Display SNTP/NTP Server IP Address
get ssid -- Display Service Set ID
get ssidsuppress -- Display SSID Suppress Mode
get station -- Display Station Status
get SuperG -- Display SuperG Feature Status
get systemname -- Display Access Point System Name
get sta2sta -- Display wireless STAs to wireless STAs connect state
get eth2sta -- Display ethernet to wireless STAs connect state
get telnet -- Display Telnet Mode
get timeout -- Display Telnet Timeout
get syslog -- Display Syslog Information
get uptime -- Display UpTime
get wirelessmode -- Display Wireless LAN Mode
get wlanstate -- Display wlan state
get vlanstate -- Display Vlan State State
get nativevlan -- Display Native Vlan Tag
get multi-state -- Display Multi-SSID Mode
get multi-ind-state [index]-- Display Individual Multi-SSID State
get Vlantag -- Display Vlantag
get multi-ssid [index] -- Display Service Set ID for Multi-SSID
get multi-authentication [index]-- Display Authentication Type for Multi-SSID
get multi-cipher [index] -- Display Encryption cipher for Multi-SSID
get multi-encryption [index]-- Display Encryption Mode for Multi-SSID
get multi-keyentrymethod -- Display Encryption Key Entry Method for Multi-SSID
get multi-vlantag [index]-- Display Vlan-Tag for Multi-SSID
get multi-key -- Display Encryption Key for Multi-SSID
get multi-config [index] -- Display AP Configuration for Multi-SSID
help -- Display CLI Command List
ping -- Ping
reboot -- Reboot Access Point
quit -- Logoff
set 11gonly -- Set 11g Only Allowed
set acl -- Set Access Control List
set wdsacl -- Set WDS List
set aging -- Set Aging Interval
set antenna -- Set Antenna
set apmode -- Set AP Mode
set authentication -- Set Authentication Type
set autochannelselect -- Set Auto Channel Selection
set beaconinterval -- Modify Beacon Interval
set channel -- Set Radio Channel
set cipher -- Set Cipher
set dhcpc -- Set DHCP Clinet State
set dtim -- Set Data Beacon Rate (DTIM)
set encryption -- Set Encryption Mode
set eth2wlan -- Set Eth2Wlan Broadcast packet filter state
set factorydefault -- Restore to Default Factory Settings
set fragmentthreshold -- Set Fragment Threshold
set gateway -- Set Gateway IP Address
set groupkeyupdate -- Set Group Key Update Interval (in Seconds)
set hostipaddr -- Set Host IP address
set ipaddr -- Set IP Address
set ipmask -- Set IP Subnet Mask
set key -- Set Encryption Key
set keyentrymethod -- Select Encryption Key Entry Method
set keysource -- Select Source Of Encryption Keys
set login -- Modify Login User Name
set syslog -- Set sysLog settings
set password -- Modify Password
set passphrase -- Modify Passphrase
set power -- Set Transmit Power
set radiusname -- Set RADIUS name or IP address
set radiusport -- Set RADIUS port number
set radiussecret -- Set RADIUS shared secret
set rate -- Set Data Rate
set remoteAP -- Set Remote AP's Mac Address
set rtsthreshold -- Set RTS/CTS Threshold
set shortpreamble -- Set Short Preamble
set sntpserver -- Set SNTP/NTP Server IP Address
set ssid -- Set Service Set ID
set ssidsuppress -- Set SSID Suppress Mode
set SuperG -- Super G Features
set systemname -- Set Access Point System Name
set sta2sta -- Set wireless STAs to wireless STAs connect state
set eth2sta -- Set ethernet to wireless STAs connect state
set wlanstate -- Set wlan state
set wirelessmode -- Set Wireless LAN Mode
set vlanstate -- Set Vlan State State
set nativevlan -- Set Native Vlan Tag
set multi-state -- Set Multi-SSID Mode
set multi-ind-state -- Set Individual Multi-SSID State
set Vlantag -- Modify Vlantag
set multi-ssid -- Set Service Set ID for Multi-SSID
set multi-authentication -- Set Authentication Type for Multi-SSID
set multi-cipher -- Set Cipher for Multi-SSID
set multi-encryption -- Set Encryption Mode for Multi-SSID
set multi-keyentrymethod -- Select Encryption Key Entry Method for Multi-SSID
set multi-vlantag [tag value] [index] -- Set Vlan-Tag for Multi-SSID
set multi-key -- Set Encryption Key for Multi-SSID
set telnet -- Set Telnet Mode
set timeout -- Set Telnet Timeout
timeofday -- Display Current Time of Day
version -- Software version
rstp setstp -- Modify Spanning Tree Settings
rstp getstp -- Show Spanning Tree Settings
rstp setport -- Modify STP Port Settings
rstp getport -- Show STP Port Settings
rstp setstate -- Modify Spanning Tree State
rstp getstate -- Show Spanning Tree State
rstp setdefaul -- Set Factory Default
snmp adduser -- Add User To SNMP Agent
snmp deluser -- Delete User From SNMP Agent
snmp showuser -- Show User In SNMP Agent
snmp setauthkey -- Set User Auth Key
snmp setprivkey -- Set User Private Key
snmp addgroup -- Add User Group
snmp delgroup -- Delete User Group
snmp showgroup -- Show User Group
snmp addview -- Add User View
snmp delview -- Delete User View
snmp showview -- Show User View
snmp addcomm -- Add Communication String
snmp delcomm -- Delete Communication String
snmp showcomm -- Show Communication String
snmp addhost -- Add Host To Notify List
snmp delhost -- Delete Host From Notify List
snmp showhost -- Show Host In Notify List
snmp authtrap -- Set Auth Trap Status
snmp sendtrap -- Send Warm Trap
snmp status -- Display SNMP Agent status
snmp suspend -- Suspend SNMP Agent
snmp resume -- Resume SNMP Agent
snmp load_default -- Load SNMP Default Setting
tftp get -- Get a file from TFTP Server.
tftp uploadtxt -- Upload the configuration of the device to TFTP Server.
tftp srvip -- Setup the TFTP Server IP address.
tftp update -- Update the file to the device.
tftp info -- Information about the TFTPC setting.
Спасибо за внимание!
Приложение 2. Результаты выполнения некоторых команд через telnet
автор: Алексей Гречанинов
D-link Corp. Access Point wlan1 -> get config
wlan1 revisions: mac 5.8 phy 4.4 analog 4.6
PCI Vendor ID: 0x168c, Device ID: 0x13
Sub Vendor ID: 0x168c, Sub Device ID: 0x13
chip is AR2312
Country Code: GB
Operation Mode: Access Point
Wlan State: Enabled
Radio Frequency: 2457 MHz (IEEE 10)
Wireless LAN Mode: 802.11g
Auto Channel Select: Enabled
Extended Channel Mode: Enabled
Data Rate: best
Antenna: best
Login Username: admin
RADIUS address:
Name server IP address: 0.0.0.0
Name server domain suffix:
SSID: DWL2100AP
SSID Suppress Mode: Disabled
System Name: D-link Corp. Access Point
Beacon Interval: 100
DTIM: 1
Fragmentation Threshold: 2346
RTS/CTS Threshold: 2346
Short Preamble: Disabled
11g Only Allowed: Disabled
CTS Mode: AUTO
CTS Rate: 11 Mbps
CTS Type: CTS-ONLY
11g Overlapping BSS Protection: Enabled
11g Beacon Rate: 1 Mbps
11g Draft 5.0 compatibility: Disabled
Short Slot Time: Enabled
Basic 11g Rate Set: (1, 2, 5.5, 11)
11g Optimization Level: 1
Burst Time: 2
Burst Sequence Threshold: 3
IP Address: 192.168.1.50
IP Mask: 255.255.0.0
Host IP Address: 0.0.0.0
Gateway IP Address: 0.0.0.0
SNTP/NTP Server IP Address:
Time Zone:
HW Transmit Retry Limit: 4
SW Transmit Retry Limit: 3
TransmitPower: full
Current Transmit Output Power 19.5 dBm
SuperG :Disabled
Encryption: Enabled
Cipher selection: TKIP
Authentication Type: WPA-PSK
Default transmit key: 1
Shared Key 1, size 40,
Access Check: Enabled
Key Entry Method: hexadecimal
Group Key Update Interval: 1800 seconds
Key Source: server
Aging Interval: 120 seconds
Telnet Access: Enabled
Telnet Timeout: 180 seconds
Minimum rate: 1 Mbps
XR Poll interval: 100 msec
XR Frame Limit: 25
XR Poll Rate String is 020
XR Fragmentation Threshold: 540
D-link Corp. Access Point wlan1 -> ping 192.168.1.39
PING 192.168.1.39: 56 data bytes
64 bytes from 192.168.1.39: icmp_seq=0. time=0. ms
64 bytes from 192.168.1.39: icmp_seq=1. time=0. ms
64 bytes from 192.168.1.39: icmp_seq=2. time=0. ms
----192.168.1.39 PING Statistics----
3 packets transmitted, 3 packets received, 0% packet loss
round-trip (ms) min/avg/max = 0/0/0
D-link Corp. Access Point wlan1 -> set syslog
sysLog set commands:
set syslog remoteip x. x.x. x
set syslog remotestate 0/1
set syslog localstate 0/1
set syslog clear all
D-link Corp. Access Point wlan1 -> version
SOFTWARE_VERSION: v2.10eu
D-link Corp. Access Point wlan1 -> rstp getstp
get wdsacl
STP Status : Enabled
Max Age : 20
Hello Time : 2
Forward Delay : 15
Priority : 32768
STP Version : RSTP
TX Hold Count : 3
Forwarding BPDU : Enabled
Bridge Current Status
Designated Root Bridge : E-CF-FC
Root Priority : 32768
Cost to Root : 0
Root Port : None
Last Topology Change : 28sec
Topology Changes Count : 3
Protocol Specification : 3
Max Age : 20
Hello Time : 2
Forward Delay : 15
Hold Time : 3
D-link Corp. Access Point wlan1 -> snmp showcomm
SNMP Community Table
Community Name View Name Access Right
public CommunityView read_only
private CommunityView read_write
Total Entries: 2
D-link Corp. Access Point wlan1 -> get sntpserver
SNTP/NTP Server IP Address: 195.54.2.1
Спасибо за внимание!
