Полосовой фильтр на ПАВ ФП-B240 МГц

ПОЛОСОВОЙ ФИЛЬТР НА ПОВЕРХНОСТНЫХ АКУСТИЧЕСКИХ ВОЛНАХ (ПАВ)

ПОЛОСОВОЙ ФИЛЬТР НА ПАВ ФП-B240 МГц

1. Основные электрические параметры фильтра ФП-163 при 25 ОС

Параметры	Е д.	Обозн.	Спецификация Мин. Макс.	Тип. ФП-163
Центральная частота	МГц	F0	345	355	352,9
Вносимые потери	дБ	IL	-	35	31,0
Полоса пропускания по уровню -1 дБ	МГц	BW1	-	-	240
Полоса пропускания по уровню -3 дБ	МГц	BW3	255	-	271,7
Полоса пропускания по уровню -30 дБ	МГц	BW30	-	280	296
Неравномерность АЧХ в полосе частот (F0 ± 120 МГц )	дБ	AR	-	1,5	0,9
Неравномерность ГВЗ в полосе частот (F0 ± 120 МГц )	нсек	GDV	-	20	10
Гарантированное затухание в полосе заграждения 5МГц МГц	дБ	UR	30 30	- -	36 30
Рабочая температура	оС		-55	85	25
Сопротивления генератора и нагрузки	Ом	RS/RL	50/50	50/50	50/50
Температурный коэффициент	ppm/ 0C	TCD	-	- 90	-90

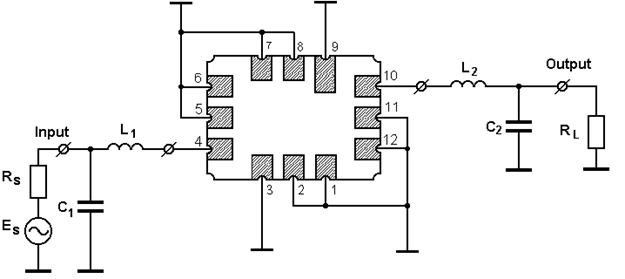

2. Рекомендуемая схема включения фильтра ФП-B240 МГц в корпусе SMD 7,0x5,0x1,7 мм, IRK 12F2-6320D, NTK Technical Ceramics, Япония

RS = RL = 50 Ом

L1 = 28 нГн, C1 = 2,8 пФ; L2 = 32 нГн, C2 = 2,8 пФ.

1. Вход: (4); выход: (10).

2. Особенности монтажа

Конкретные номиналы L элементов согласующих цепей зависят от паразитных емкостей и индуктивностей в печатной плате измерительного устройства поставщика или плате аппаратуры Заказчика. Дискретные значения номиналов элементов цепей подбираются при регулировке фильтра в аппаратуре Заказчика.

3. Гарантированное затухание в широком интервале частот определяется не только избирательностью фильтра на ПАВ, но и электромагнитной наводкой со входа на выход в печатной плате потребителя. Поэтому топология печатной платы должна обеспечивать уровень электромагнитной наводки не хуже -(60-70) дБ.

3. Измеренные частотные характеристики фильтра ФП-408 70B0,8 МГц

|S21|, dB;

а

GDT, nsec

б

|S21|, dB

в

|S21|, dB

г

Измеренные частотные характеристики фильтра ФП-B240 МГц:

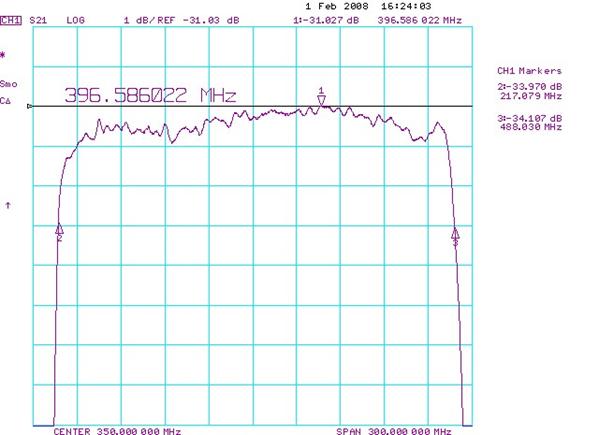

а - |S21| АЧХ и ГВЗ в полосе пропускания (F0 = 350 МГц; BW1 = 240 МГц; BW3 = 271,7 МГц; IL=31,0 дБ; AR = 0,9 дБ в полосе частот (F0 ± 120 МГц );

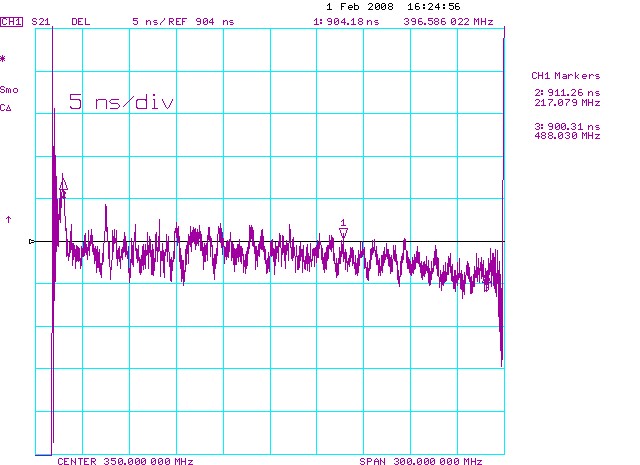

б – ГВЗ в полосе пропускания (GDV = 9 нсек в полосе частот (F0 ± 120 МГц ));

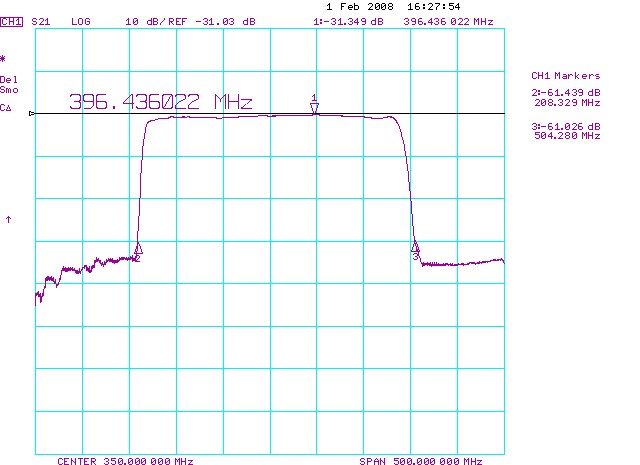

в – |S21| в полосе частот 100 – 600 МГц ( BW30 = 296 МГц; UR=34 дБ);

г – |S21| в полосе частот 50 – 1050 МГц.

Режим: 50/50 Ом с согласующими цепями L1С1+L2С2.

Корпус: SMD 7,0 x 5,0 x 1,7 мм.

Температурный коэффициент частоты ТКЧ= -90 ppm/0C.

Обозначения:

AR - пульсации амплитуды;

BW1 - полоса пропускания по уровню - 1 дБ;

BW3 - полоса пропускания по уровню - 3 дБ;

BW40 - полоса пропускания по уровню - 40 дБ;

F0 - средняя частота;

GDV - пульсации ГВЗ;

IL - вносимые потери;

UR - гарантированное затухание в полосе заграждения.
