ВЕНТИЛЯТОР ОСЕВОЙ ВО 14-320

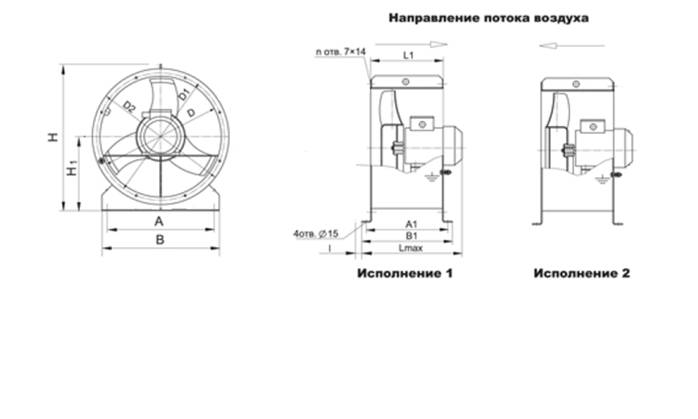

Габаритные и присоединительные размеры вентиляторов осевых ВО 14-320
№ | Размеры, мм | Кол-во лопаток, шт | ||||||||||||
А | А1 | В | В1 | D | D1 | D2 | Н | Н1 | Lmax | L1 | l | n | ||
4 | 360 | 280 | 400 | 310 | 403 | 430 | 460 | 486 | 250 | 390 | 250 | 28 | 8 | 3 |
5 | 450 | 290 | 490 | 320 | 502 | 530 | 560 | 596 | 310 | 352 | 260 | 40 | 16 | 4 |
6,3 | 550 | 330 | 590 | 360 | 633 | 660 | 696 | 726 | 375 | 415 | 300 | 56 | 16 | 5 |
ПК Венстрой 2011
ВЕНТИЛЯТОР ОСЕВОЙ ВО 14-320

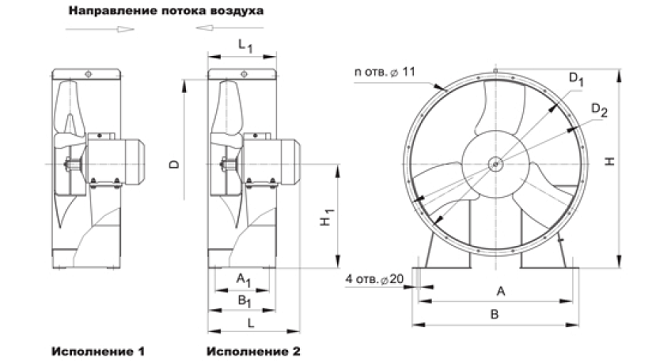

Габаритные и присоединительные размеры вентиляторов осевых ВО 14-320
№ | Размеры, мм | Кол-во лопаток, шт. | |||||||||||
А | А1 | В | В1 | D | D1 | D2 | Н | Н1 | Lmax | L1 | n | ||
8 | 700 | 250 | 740 | 342 | 800 | 830 | 875 | 947 | 495 | 520 | 350 | 12 | 3 |
10 | 900 | 330 | 950 | 392 | 1006 | 1040 | 1070 | 1145 | 595 | 593 | 400 | 16 | 4 |
12,5 | 1100 | 400 | 1146 | 460 | 1258 | 1290 | 1316 | 1408 | 725 | 620 | 460 | 18 | 5 |

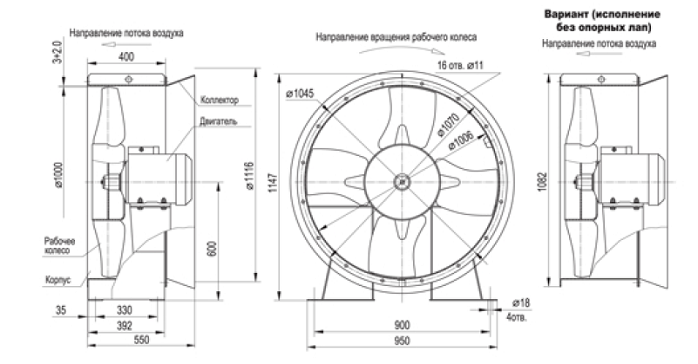

Габаритные и присоединительные размеры вентилятора ВО Д
