ВНИМАНИЕ!

Предохранительно-запорный клапан прошел испытания в агрегатированном состоянии.

При вводе в эксплуатацию без видимой необходимости не разбирать!

1 НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Отсекающий предохранительно-запорный паромазутный клапан (ПЗК) со встроенным электромеханизмом изготовлен в соответствии с ТУ и служит для автоматического прекращения подачи жидкого топлива (мазута) в топку котла с камерным сжиганием при аварийных ситуациях или останове.

Клапан устанавливается в вертикальном положении перед горелкой и может управляться как автоматически и дистанционно с пульта управления для осуществления открытия (взвода) и закрытия (сброса) при помощи блока управления и защиты (БУП) электромеханизма (МБО), а также вручную непосредственно с исполнительного механизма.

2 ТЕХНИЧЕСКИЕ ДАННЫЕ МАЗУТНЫХ ПЗК

Таблица 1 – Технические данные мазутных ПЗК

Шифр изделия

Обозначение чертежа

Ду, мм

Ру, MПа (кгс/см2)

Рр, MПа (кгс/см2)

Масса, кг

ЭК-301М

ЭМИ 491120.004

50

43,5

ЭК-302М

ЭМИ 491120.003

32

6,3 (63)

4,0 (40)

39,1

ЭК-303М

ЭМИ 491120.001

25

32,9

ЭК-304М

ЭМИ 491120.002

20

32,7

3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основная рабочая среда Мазут

Max температура рабочей среды, С 150

Max температура продувки паром,(кратковременная) С 350

Тип соединения на сварке

Класс герметичности клапана по ГОСТ 9544-93 А (первый)

Назначенный ресурс работы клапана, циклов 1000

НЕ нашли? Не то? Что вы ищете?

Электромеханизм электромеханизм

Электромеханизм МБО(В)-25/1-0,25

Блок управления и зашиты БУП-У

Напряжение (частота) питания электромеханизма, В(Гц)

эл. цепи механизма взвода переменное, 220, 50

эл. цепи механизма сброса постоянное, 220

Мах потребляемая мощность эл. механизма, Вт

механизма взвода (сброса) для МБО(В)-25/1-0,25 60

Номинальный противодействующий момент нагрузки, Нм

для МБО(В)-25/1-0,25 25

Назначенный ресурс работы электромеханизма, циклов 6000

Рабочий диапазон подъема штока (min), мм 20

Время полного открытия клапана с электромеханизмом, сек

для МБО(В)-25/1-0,25 13...17

Время закрытия клапана, сек до 1

Степень защиты электромеханизма по ГОСТ IP 65

Масса БУП, не более, кг 2

4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Отсекающий предохранительно-запорный мазутный клапан (ПЗК) (рис.1) состоит из корпуса клапана (поз.1) со стойкой (поз.2) исполнительного механизма. Корпус клапана имеет седло и содержит в себе тарелку-золотник (поз.3) со штоком (поз.5), связанную с реечной шестеренчатой парой(поз.4), воспринимающей на себя тяговые усилия и штатную работу электромеханизма МБО(В)-25/1-0,25 (поз.6). С целью предотвращения протечек применяется уплотнение по штоку манжетами (поз. 7), установленными в крышке (поз.8).

В комплект поставки ПЗК входят (без учета МБО, входящего в состав клапана):

¾ Паспорт клапана 1 шт.

¾ жгут соединительный (2 м) с электрическим соединителем Х1МБО*

для наконечников XS15...XS32 1 шт.

¾ блок управления и защиты БУП-У 1 шт.

¾ жгут соединительный (0,8 м) с электрическим соединителем Х1БУП
для наконечников XS1...XS14 1 шт.

¾ паспорт на МБО 1 экз.

¾ техническое описание и инструкция по эксплуатации 1 экз.

МБО и БУП с соответствующей документацией при необходимости замены в процессе эксплуатации поставляет з-д-изготовитель АО “Прибор” ( 7, тел.(07

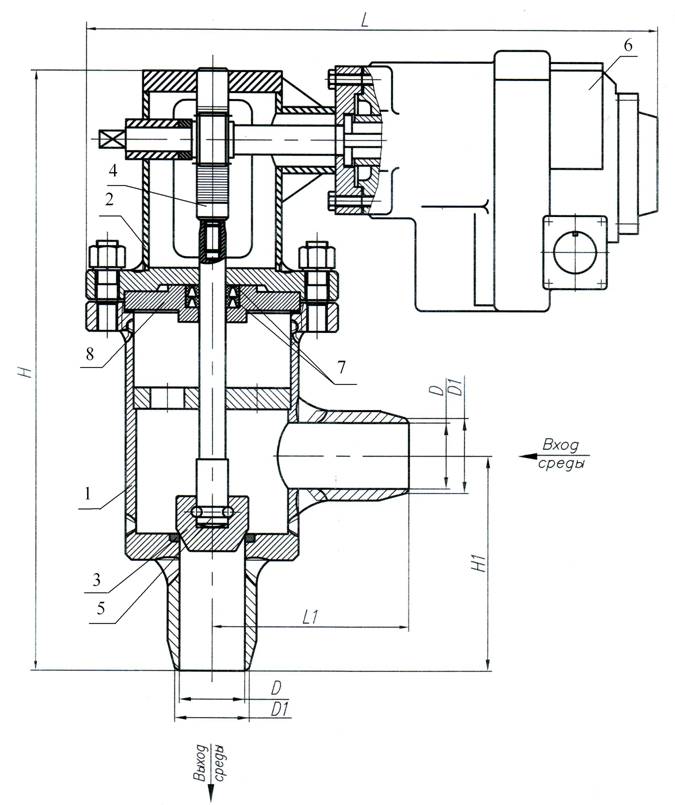

Рис. 1. Общий вид ПЗК

5 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНОВ

Таблица 2 - Габаритные и присоединительные размеры мазутных ПЗК

Обозначение

Dу, мм

Размеры, мм

H

H1

D

D1

L

L1

ЭМИ 491120.002

20

410

132

22

28

467

118

ЭМИ 491120.001

25

26

32

ЭМИ 491120.003

32

32

38

ЭМИ 491120.004

50

456

164

50

57

461

150

6 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Для ознакомления с устройством МБО и БУП необходимо использовать следующую документацию:

1. ЮТАГ ТО ¾ техническое описание и инструкция по эксплуатации МБО.

* Для МБОВ жгут в комплект поставки не входит.

2. ЮТАГ 421239.001 ТО ¾ техническое описание и инструкция по эксплуатации БУП.

Примечание: Вышеуказанная документация может быть заменена другой документацией, поставляемой АО “Прибор”.

Работает изделие следующим образом (см. схему подключения МБО(В)-25/1-0,25).

Открытие клапана осуществляется электродвигателем М1 путем подключения электрического наконечника 4 соединительного жгута БУП-У к источнику электропитания переменного тока (~220В; 50Hz), например, посредством кнопки (ключа) управления SB1. Заканчивается процесс открытия клапана при размыкании контактов Н3 конечного выключателя S1.

При закрытии клапана эл. магнитная защелка освобождает силовую пружину МБО, которая ускоренно (до 1 сек.) сбрасывает шток с тарелкой-золотником на конусное седло клапана, при этом создается герметичность за счет дожатия этой пары от усилия МБО затвор прижимается к регулируемому упору 9 корпуса. Закрытие происходит путем подключения электр. наконечника 16 соединительного жгута БУП к источнику эл. питания постоянного тока (+220 В), например, посредством кнопки (ключа) управления SB2 или нажатием на клавишу эл. магнитной защелки МБО.

Информация о положении клапана («открыто», «закрыто») передается через электрические наконечники 7...18 соединительного жгута МБО:

¾ в положении клапана «открыто» (справа от Б по циклограмме) электрические цепи между электрическими наконечниками 8 - 9 исоединительного жгута МБО ¾ замкнуты;

¾ в положении клапана «закрыто» (положение Б по циклограмме) электрические цепи между электрическими наконечникамиисоединительного жгута МБО ¾ замкнуты.

Информация о исправности электрической цепи управления закрытием клапана передается от «сухих» контактов (0, Н3, Н0) реле К2 БУП через электрические наконечники 8, 11 и 13 соединительного жгута БУП.

Информация о исправности электрической цепи управления закрытием клапана и информация о положении клапана с электрических наконечников 7...18 соединительного жгута МБО используется ПОТРЕБИТЕЛЕМ по необходимости.

Контакты 11 и 13 электрического соединителя Х1 БУП У замкнуты при исправной цепи управления закрытием клапана и наличии источника электропитания постоянного тока (Power +220V).

7 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Клапан допускается к эксплуатации на параметры среды, не превышающие указанных в технических характеристиках ПЗК.

Корпус электромеханизма, блок управления и экраны кабельных соединений должны быть заземлены и иметь знак заземления по ГОСТ . Элементы для заземления по ГОСТ 12.2.007.0-75 выполняются в соответствии с ГОСТ ПОТРЕБИТЕЛЕМ непосредственно перед эксплуатацией.

Эксплуатацию ПЗК с БУП разрешается проводить лицам, ознакомленным с настоящим паспортом и документацией по эксплуатации (раздел 5). При этом необходимо руководствоваться требованиями “Правил технической эксплуатации электроустановок потребителей”, “Правил техники безопасности при эксплуатации электроустановок потребителей”, “Правил устройства электроустановок (ПЭУ)”.

Профилактические и ремонтные работы при наличии давления и неполностью снятом напряжении производить ЗАПРЕЩАЕТСЯ.

ЗАПРЕЩАЕТСЯ одновременная подача сигналов через БУП на открытие и быстрое закрытие клапана.

8 ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

Перед вводом в эксплуатацию изделия необходимо:

1. Произвести расконсервацию (при ее наличии) рабочих поверхностей клапана.

2. Клапан подвергнуть внешнему осмотру. При обнаружении механических повреждений клапан должен быть изъят из монтажа до решения о возможности эксплуатации.

3. Вмонтировать клапан в газопровод перед горелкой, установить БУП на пульте управления, произвести монтаж кабелей, подключиться к источникам электропитания, к устройствам сигнализации и контроля, заземлить экраны кабелей, корпуса БУП и МБО. Произвести настройку конечных выключателей МБО.

Для дистанционного открытия клапана необходим однофазный источник электропитания переменного тока (Power ~220B (240B); 50Гц (60Гц); 1A).

Для дистанционного закрытия клапана необходим источник электропитания постоянного тока (Power ±220B; 0,2A).

4. Проверить работу силовых цепей, цепей управления, контроля и сигнализации, качество заземления.

5. Произвести последовательно трехкратный взвод и сброс клапана без наличия мазута в клапане.

6. Приемку ПЗК производить после монтажа, руководствуясь требованиями документов, указанных в разделах 6 и 7.

7. Эксплуатация ПЗК должна осуществляться при наличии инструкций по технике безопасности, учитывающей специфику соответствующего производства (ТЭС) и утвержденной главным инженером предприятия-потребителя.

9 ПОРЯДОК РАБОТЫ ИЗДЕЛИЯ

1. Открытие (взвод) клапана производится с пульта управления.

2. Закрытие (сброс) клапана производится также с пульта управления. При необходимости закрытия с площадки клапан закрывается нажатием на клавишу экстренного закрытия (расположена в торце электромеханизма).

ВНИМАНИЕ! После экстренного закрытия клапана произвести возврат клавиши в исходное положение и зафиксировать ее. Экстренное закрытие клавишей возможно производить во время открытия клапана через БУП. Повторный взвод необходимо производить не ранее, чем через 20 сек.

10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Изделие в процессе эксплуатации до капитального ремонта смазке не подвергается. Назначенный ресурс клапана, МБО и БУП указаны в разделе 3.

В процессе эксплуатации клапан должен периодически подвергаться наружному осмотру в сроки, определенные графиком, но не менее одного раза в три месяца.

При осмотре проверить:

¾ герметичность разъемов;

¾ состояние болтовых соединений;

¾ общее состояние клапана.

При необходимости произвести проверку клапана на работоспособность.

Разборка клапана должна производиться только в целях устранения обнаруженной неисправности, при этом демонтаж МБО производить только во взведенном положении последнего. При этом необходимо исключить попадание грязи во внутреннюю полость клапана.

Неисправности должны быть устранены немедленно.

11 МАРКИРОВКА, КОНСЕРВАЦИЯ, УПАКОВКА

На лицевой стороне корпуса клапана нанесена маркировка по ГОСТ 4666-75.

Клапан подвергнут консервации (при необходимости) в соответствии с требованиями ГОСТ 9.014-78.

12 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И КОНСЕРВАЦИИ

Клапан быстродействующий Dу= ______ мм Рр=4,0 МПа

Шифр изделия _________________

Порядковый номер _____________

Дата консервации "____" ________ 20 ______г.

Дата выпуска "____" _____________20 ______г.

Изделие испытано:

на прочность и плотность основных деталей Рпр=6,3 МПа

на герметичность давлением Рг=4,0 МПа

ОТК ____________ НАЧ. ЦЕХА ____________

13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие гарантирует безотказную работу клапана в течение 12 мес., со ввода изделия в эксплуатацию, но не более 24 месяцев со дня выпуска.

Гарантии не распространяются на быстроизнашиваемые резинотехнические изделия, уплотняющие валы, и входящие в ЗИП
(см. Раздел 4).

14 БЫСТРОИЗНАШИВАЕМЫЕ ДЕТАЛИ

Рисунки, приведенные в настоящем паспорте, полностью соответствуют конструкторской документации, по которой ведется изготовление изделий.

Фирма постоянно работает над усовершенствованием конструкции и улучшением качества изделия. Поэтому возможны незначительные расхождения с настоящим паспортом и чертежами, приведенными в нем, не влияющие на работоспособность изделия.

Таблица 2 – Быстроизнашиваемые детали

Тарелка ЭМИ 714322.008

Для Ду 20

Тарелка ЭМИ 714322.009

Для Ду 25

Тарелка ЭМИ 714322.010

Для Ду 32

Тарелка ЭМИ 714322.011

Для Ду 50

Манжета ø 40х ø 20

Для Ду20-50
