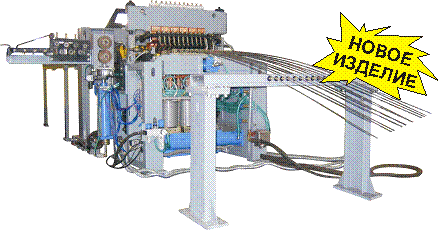

МНОГОЭЛЕКТРОДНЫЕ МАШИНЫ
КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ
МТМ-305, МТМ-307-1, -2
И АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС КТС-052
Предназначены для контактной многоэлектродной точечной сварки кладочных сеток шириной до 600 мм, с ячейкой от 50х40 мм до 50х100 мм из прутков круглого сечения диаметром 3+3 мм до 6+6 мм.
Особенности:
- Автоматическая подача и правка поперечных прутков из бухты. Закладка продольных прутков вручную (МТМ-305) или автоматически из бухт (МТМ-307).
Технические характеристики
Параметры | Значение | |
Номинальный длительный ток | кА | 1,8 |
Наибольшая ширина свариваемой сетки (каркаса) | мм | 600 |
Количество пар электродов | шт. | 12 |
Количество трансформаторов | шт. | 3 |
Диаметры свариваемых прутков:
| мм |
3...6 |
Расстояние между осями:
| мм |
50 |
Наибольшая производительность | цикл/мин | 20, 40 |
Количество переменных шагов, автоматически выполняемых машиной | 1 | |
Усилие сжатия электродов | даН | 200 |
Эксплуатационные характеристики
Параметры | Значение | |
Напряжение питания, частота 50Гц | В | 3х380 |
Потребляемая мощность | кВа | 250 |
Расход воздуха при номинальном усилии и наибольшем ходе каретки | м3 за 10 цикл. | 0,8 |
Расход охлаждающей воды | л/час | 900 |
Кол-во обслуживающего персонала | 1,5 | |
Масса:
| кг |
240 |
Габариты:
| мм |
920х600х1650 |
Гарантия - 2 года. Поставка запчастей, наладка, ремонт и восстановление.
На базе многоэлектродной контактной сварочной машины МТМ-307-2
разработан и изготавливается
АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС КТС-052
 |
Состав автоматизированного комплекса:
- многоэлектродная машина контактной сварки МТМ-307-2, устройство правильное, пакетировщик, ножницы для резки сетки,
- шкаф управления на базе контроллера фирмы «FESTO», который обеспечивает управление и согласованную работу всех устройств автоматического комплекса,
- вертушка одноярусная – 1 шт., вертушка двухъярусная – 6 шт.
Эксплуатационные характеристики линии КТС-052
Параметры | Значение | |
Напряжение питания, 50 Гц | В | 3х380 |
Потребляемая мощность | кВА | 75 |
Габаритные размеры | мм | 15000х5500х2000 |
Масса | кг | 5000 |
Расход воды | л/час | 900 |
Расход воздуха | м3 за 10 цикл. | 0,8 |
Кол-во обслуживающего персонала* | 1,5 |
* Количество обслуживающего персонала – один человек полный рабочий день и еще один человек примерно полдня.
ВНИМАНИЕ!
При заказе автоматизированной линии для сварки сеток в полном комплекте Вы сокращаете срок внедрения комплекса в промышленную эксплуатацию, так как
- все периферийные устройства входят в комплект поставки комплекса, и Вам не нужно тратить время на их заказ у других производителей,
- сокращается время на наладку у Заказчика, так как автоматизированная линия в
полном комплекте испытывается производителем на своей территории.
Гарантия - 2 года. Поставка запчастей, наладка, ремонт и восстановление.
