Учебно-методический комплекс «Операционные усилители»

Учебно-методический комплекс «ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ»
Авторы:	, ,
Направление подготовки:	Все направления подготовки раздела 550000 «Технические науки» (для бакалавров)
Дисциплина:	Основы электротехники и электроники
Адрес ресурса:	http://www. *****
Контактная информация:	, ГОУВПО «МЭИ (ТУ)», тел. (0, E-mail: *****@***ru

УМК-ОУ содержит всю совокупность средств, необходимых и достаточных для самостоятельного изучения операционных усилителей:

§  Справку по основам теории операционных усилителей;

§  Набор индивидуальных заданий с возможностью их тиражирования;

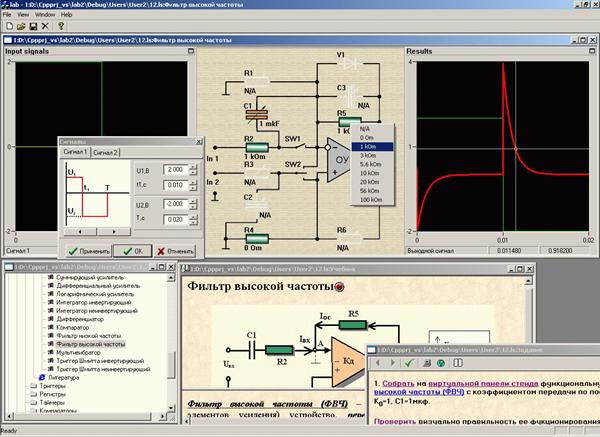

§  Подсистему моделирования на базе PSpice;

§  Подсистему контроля знаний и действий учащихся;

§  Подсистему дистанционного доступа к лабораторному стенду;

§  Подсистему математической обработки результатов;

§  Электронный протокол.

Объектами изучения являются широко используемые электронные схемы на основе операционного усилителя:

§  Усилитель инвертирующий,

§  Усилитель неинвертирующий,

§  Усилитель суммирующий,

§  Усилитель дифференциальный,

§  Усилитель логарифмический,

§  Интегратор инвертирующий,

§  Интегратор неинвертирующий,

§  Дифференциатор,

§  Компаратор,

§  Фильтр низкой частоты,

§  Фильтр высокой частоты,

§  Триггер Шмитта,

§  Мультивибратор (всего не менее 15 объектов).

Каждый учащийся в соответствии с индивидуальным заданием может самостоятельно:

§  выбрать одну из 15 схем ОУ,

§  настроить ее параметры,

§  подать входные тестирующие сигналы (заданной величины, частоты и формы),

§  количественно оценить выходные показатели,

§  сравнить результаты эксперимента и моделирования,

§  провести коррекцию математической модели ОУ по результатам эксперимента,

§  защитить результаты выполнения работы, ответив на контрольные вопросы.

Авторские права защищены: Свидетельство об официальной регистрации программы для ЭВМ «Программно-технический комплекс по основам электроники: операционные усилители», № от 01.01.01 г.
