6 дюймов, сталь, модель G6

6 ДЮЙМОВ, СТАЛЬ, МОДЕЛЬ G6

Измеритель Модель G6 фирмы Смит Митер является шестидюймовым прямоточным (S1 - S8) или угловым (А1 и А3) , ротационным, лопастным объемным (камерным) измерителем с двойным корпусом. Он может применяться при смешивании, дозировании, наливе, инвентаризации и коммерческой передаче масел, растворителей, химикалий, жиров и удобрений

Свойства

Превосходная точность - Принцип действия прибора - использование поворотных лопастей в сочетании с уникальной (смещенной) конструкцией входного и выходного сопел минимизирует падение давления на измерительной камере и максимизирует точность за счет уменьшения перетоков через зазоры измерителя (проскальзывания).

Малое падение давления - Хорошо организованная траектория потока обеспечивает малое падение давления.

Определенная и точная регистрация - калибратор передачи с большим крутящим моментом с настройкой на приращения по 0,05% обеспечивает точную регистрацию.

Большой срок службы - Шарикоподшипники с малым трением, фиксированное распределение интервалов времени кулачкового типа и жесткая конструкция обеспечивают приемлемую точность и большой срок службы.

Варианты

Зазоры измерителя для высокой вязкости - Для расширения рабочей зоны при максимальном расходе от 400 Мпа. с до 2 000 МПа. с.

Зазоры для высокой температуры - Для расширения зоны рабочих температур от 150 до 200°F (от 65 до 93°С).

Цельнометаллическое исполнение - Для рабочих температур свыше 200°F (93°С).

Исполнение для сжиженного нефтяного газа LPG - Для жидкостей с низкой смазывающей способностью, таких как LPG.

Вариант конструкции NACE (Национальный консультативный комитет по электронике) - Специальные компоненты, пригодные для того, чтобы удовлетворять требования стандарта NACE MR-01-75.

Рабочие технические характериcтики

Максимальный расход

	ам. гал-лоны в минуту (USGPM)	л/мин
Режим постоянной нагрузки - Стандартное исполнение	1 000	3 750
Режим прерывающейся нагрузки* - Стандартное исполнение	1 200	4 600
Режим постоянной/прерывающейся нагрузки - цельнометаллическое исполнение или исполнение для LPG (для сжиженного нефтяного газа)	750	2 800

* Режим прерывающейся нагрузки приложим к работе на чистых продуктах повышенного качества в тех случаях, когда постоянная работа не требуется (например, налив автоцистерн, налив железнодорожных цистерн и другие операции дозирования).

Минимальный расход - Типовые характеристики

Линей- Ность*	Едини - цы измерения	Вязкость (мПа х с)
		0,5	1	5	20	100	400
+/-0,15%	USGPM	160	100	40	8	1,40	0,70
	л/мин	606	378	152	30	5,30	2,65
+/-0,25%	USGPM	120	75	30	6	1,00	0,50
	л/мин	455	284	114	23	3,80	1,90
+/-0,50%	USGPM	80	50	20	4	0,70	0,35
	л/мин	303	190	76	15	2,65	1,33

* Основано на максимальном расходе 1 000 USGPMл/мин)

Вязкость

Стандартная: 400 мПа·с*секунд по универсальному вискозиметру Сейболта (SSU)) максимум.

По спец. заказу: 2 Па·с SSU) максимум - оговорить "Зазоры измерителя для высокой вязкости"

Свыше 2 Па·с - оговорить "Зазоры измерителя для высокой вязкости" и уменьшить максимальный расход прямо пропорционально значению вязкости свыше 2 Па·с (например, при 4 Па·с следует уменьшить максимальный расход до 50% от нормального номинала режима постоянной нагрузки - 500 USGPM)

* 1000 мПа·с = 1000 сП = 1 Па·с

Диапазоны температур

Рабочий:
Стандартное исполнение, стандартные зазоры измерителя: от - 20°F до 150°F (от -29°С до 65°С)

Стандартное исполнение, высокотемпературные зазоры измерителя: от -20°F до 200°F (от -29°С до 93°С)

Цельнометаллическое исполнение, стандартные зазоры измерителя: от - 20°F до 400°F (от -29°С до 205°С)

Эластомеры

Буна N: от - 20°F до 225°F (от -29°С до 108°С)
Витон: от 10°F до 400°F (от -12°С до 205°С)
EPR: от - 20°F до 300°F (от -29°С до 149°С)
Тефлон: от - 20°F до 400°F (от -29°С до 205°С)

Зубчатая передача измерителя

5 галлонов США (S1 и А1), один баррель или 5 декалитров на оборот выходного вала калибратора измерителя.

Максимальное рабочее давление

Модель	Фланец	PSI (фунты-силы на кв. дюйм)	кПа
G6-S1, A1	150	150	1 034
G6-S3, A3	150	275	1 896
G6-S5	300	300	2 068
G6-S6	300	720	4 964
G6-S7	600	1 440	9 929
G6-S8	900	2 220	15 307

Примечание: Класс фланца по ANSI16.5, фланец с выступом

Перепад давления (DР)

Материалы конструкции

Испол-нение	Корпус	Внутренние детали	Уплотнения
Стандартное	Сталь	Чугун, сталь, нержавеющая сталь, алюминий	Буна N*, Витон, Тефлон или EPR (этиленпропиленовый каучук)
LPG	Сталь	К вышеупомянутым материалам добавляются Рулон и Нейлон	Буна N*, Витон, Тефлон или EPR
Цельно-металли-ческое	Сталь	Исключить алюминий	Буна N*, Витон, Тефлон или EPR

* Стандартное

Размеры

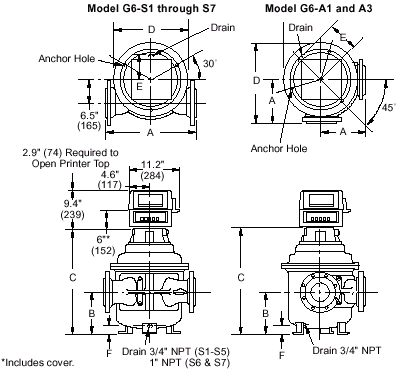

Дюймы (мм)

Модель G6-S8

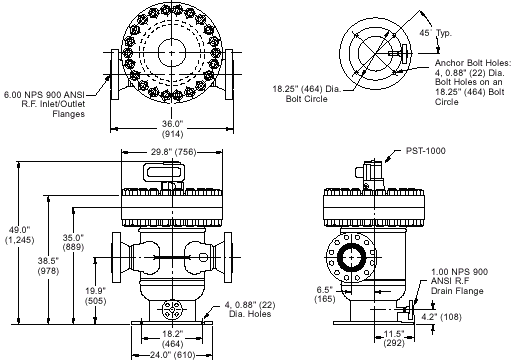

1- фланцы входной/выходной с выступом 6.00 NPS 900 ANSI; 2 - диаметр окружности центров болтов 18,15 дюйма (464); 3 - типичный; 4 - отверстия под анкерные болты: 4 отверстия под болты диаметром 0,88 дюйма (22) на окружности центров диаметром 18,25 дюйма (464); 5 - сливной фланец с выступом 1.00 NPS 900 ANSI; 6 - 4 отверстия под болты диаметром 0,88 дюйма (22); 7 - примечание: размеры - дюймы округляются до ближайшей десятой доли дюйма (миллиметры - до ближайшего целого миллиметра), каждый размер считывается независимо с соответствующих технических чертежей.

Вес: 2 800 фунтовкг)

Рекомендуется, чтобы измеритель был защищен соответствующим сетчатым фильтром.

Информация при заказе

Применение	Дозирование, налив, смешение, инвентаризация, управление технологическим процессом и т. п.
Рабочие условия	Жидкость - наименование и удельный вес или плотность в градусах Американского нефтяного института (API), диапазон расходов*, диапазон температур*, диапазон вязкостей*, максимальное рабочее давление. Оговорить: минимальное/нормальное/макси- мальное значение.
Уплотнения	Buna N*, Витон, Тефлон или EPR (этиленпропиленовый каучук) *Если не оговорены специальные материалы, то поставляются стандартные уплотнения.
Единицы регистрации	Галлоны, баррели, литры, декалитры, фунты, килограммы
Направление потока	Поток слева-направо (если смотреть сверху) является стандартным, будет поставляться устройство с таким направлением, если не оговорено направление справо-налево.
Тип	Прямоточный или угловой
Варианты и принадлежности	По потребности

Принадлежности

Фильтр

6 дюймов, сталь, фланцы с выступом.

Механические клапаны с заданием*

6 дюймов, прямого типа, сталь, с фланцами, максимальное рабочее давление 275 (1,9 Мпа) фунтов-силы на кв. дюйм.

Гидравлические клапаны*

6 дюймов, нормального типа, сталь, фланцы с выступом, максимальное рабочее давление 300 фунтов-силы на кв. дюйм.

* Несовместимы с моделями на более высокие давления.

Воздухоотделитель

6 дюймов, сталь, фланцы с выступом.

Счетчики

Серия 200 - накапливающий, 9 цифр, без сброса
Серия больших цифр со сбросом, 8 малых цифр без сброса.

Печатающее устройство

7 цифр, накапливающее.
По спец. заказу, 6 цифр, запуск с нуля.

Счетчик с заданием

Серия 300С - 4 цифры (по спец. заказу 5 цифр) задание механической кнопкой с клапанной связью. Узел микропереключателя для гидравлического клапана, управления насосом или, по спец. заказу, другие блокировки.

Преобразователи импульсов

Тип "Е" - ртутный однополюсный переключатель на два положения.
LNC преобразователь импульсов (приспособлен для счетчиков серии 600).
Низкая разрешающая способность - 1 или 10 импульсов*
Высокая разрешающая способность (HRили 100 импульсов*
* на оборот правого ручного колеса LNC.
PEXP - фото-электрический генератор импульсов во взрывобезопасном корпусе (до 1000 импульсов на оборот)
PPS - двухканальный, фотоэлектрический, безопасный преобразователь импульсов во взрывобезопасном корпусе (до 1000 импульсов на оборот)

Указатель расхода

Установленный на месте механический.
Дистанционный электронный.

Дистанционная регистрация

Электромеханические счетчики.
Электронные сумматоры.

Автоматическая компенсация температуры

Модель АТС - на заводе-изготовителе устанавливается на заданный продукт.
Модель ATG - может быть настроена на месте на различные продукты.
Модель LEATC - электронная, настраивается на месте на различные продукты.

Приведенные здесь технические характеристики могут быть изменены без извещения, и каждый пользователь должен проверить у изготовителя действуют ли данные характеристики в настоящее время. В противном случае, изготовитель не несет ответственности за использование технических характеристик, которые могли быть изменены и более не действуют.
